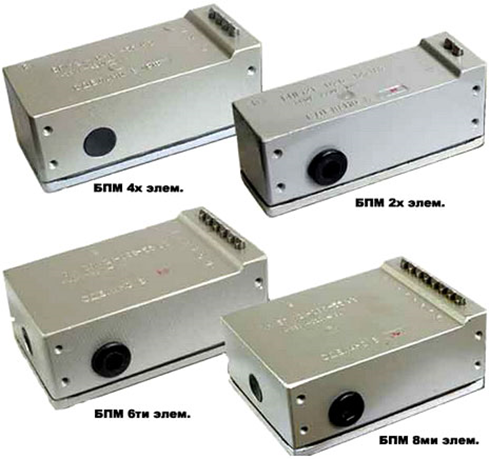

Описание блоков путевых микровыключателей БПМ21
Блоки путевых микровыключателей БПМ21-026, БПМ21-046, БПМ21-066, БПМ21-086, БПМ21-106 предназначены для коммутации электрических цепей управления под воздействием управляющих упоров.Блоки путевых микровыключателей БПМ21 применяются в станках с цикловым программным управлением и в различных системах автоматики, в которых необходимо обеспечить точность получения нескольких путевых сигналов в определенных точках пути слежения за перемещением одного элемента и возможности быстрой путевой настройки. Блоки путевых микровыключателей БПМ21 соответствуют требованиям: ГОСТ 12434, ГОСТ 24682, ТУ 3428-009-00213664-2004.
Требования безопасности (ГОСТ 12.2.007.0; ГОСТ 12.2.007.6).
Блоки путевых микровыключателей БПМ21-026, БПМ21-046, БПМ21-066, БПМ21-086, БПМ21-106 двухполюсные (с общей внешней точкой электрической схемы) с 2, 4, 6, 8, 10 переключающими контактами отличаются количеством микровыключателей МП2101Л (ТУ 3428-005-00213664-2004); контактные элементы одиночного разрыва с тремя выводами на два направления.
Серия БПМ21-6-55 с приводами - толкатели, с исполнением ввода "6" - резьбовой уплотненный, со степенью защиты IP55, комплектуются МП2101Л.
БПМ21-026 «02» – два микровыключателя;
БПМ21-046 «04» – четыре микровыключателя;
БПМ21-066 «06» – шесть микровыключателя;
БПМ21-086 «08» – восемь микровыключателя;
БПМ21-106 «10» – десять микровыключателя.
Основные параметры блоков путевых микровыключателей БПМ21
|
Номинальное рабочее напряжение Номинальный рабочий ток |
В А |
Пост. ток |
Перем. ток |
|
24; 27; 110; 220 0,6; 0,25; 0,16 |
24; 40; 220; 380 1,6; 1,0; 0,6 |
||
|
Ток номинальный тепловой |
А |
10 |
|
|
Ток наименьший рабочий |
А |
0,05 |
|
|
Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора (0,005±0,0003) м*с1, частоте включений 1200 циклов включений - отключений в час и продолжительности включений (ПВ) 40; 60%, циклов, не менее: |
для группы А: 1,6*106 для группы Б: 0,6*106 |
||
|
Виды климатических исполнений: |
У2, Т2, УХЛ3, Т3 (ГОСТ15150) |
||
|
Степени защиты: |
IP55 |
||
|
Сечение проводника, подсоединяемого к контактному зажиму: |
мм² |
одного: 1-2,5 двух: 1,5 |
|
Примеры для заказа блоков путевых микропереключателей:
Блок путевых микровыключателей БПМ 21-026, БПМ 21-046, БПМ 21-066, БПМ 21-086, БПМ 21-106.
