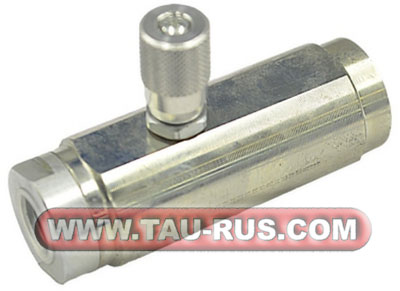

Описание регуляторов расхода VRC

Регуляторы расхода VRC — клапаны трубного монтажа, которые ограничивают расход рабочей жидкости в одном направлении и свободно пропускают его в обратном. Встроенный компенсатор давления держит перепад на дросселе постоянным, поэтому заданная скорость гидроцилиндра или гидромотора сохраняется при изменении нагрузки. Регуляторы выпускаются с присоединениями BSPP 1/4", 3/8" и 1/2", расход до 33 л/мин, давление до 250 бар. Исполнения с резьбой NPT или SAE — по запросу.
Применение: регулирование скорости гидроцилиндров и гидромоторов в одном направлении движения, когда скорость должна оставаться постоянной при переменной нагрузке, — в станочной, мобильной и сельскохозяйственной гидравлике.
Структура условного обозначения VRC
| 1 | 2 |
|---|---|
| VRC | 01 |
| 1 | Тип изделия | VRC — регулятор расхода одностороннего действия с компенсатором давления и обратным клапаном, трубный монтаж |
| 2 | Типоразмер (присоединение) |
01 — BSPP 1/4" (G1/4") 02 — BSPP 3/8" (G3/8") 03 — BSPP 1/2" (G1/2") |
Пример расшифровки: VRC01 — регулятор расхода с компенсатором давления и обратным клапаном, присоединение BSPP 1/4" (G1/4"), максимальный расход 10 л/мин.
В наименованиях товаров вместе с обозначением указаны код заказа и тип клапана:
| Обозначение | Код заказа | Обозначение в наименовании |
|---|---|---|
| VRC01 | V0581/C | VRFU 90/C 1/4" |
| VRC03 | V0583/C | VRFU 90/C 1/2" |
Технические характеристики регуляторов расхода VRC
| Параметр | изм. | VRC01 | VRC02 | VRC03 |
|---|---|---|---|---|
| Присоединение (A) | — | BSPP 1/4" | BSPP 3/8" | BSPP 1/2" |
| Максимальный расход | л/мин | 10 | 18 | 33 |
| Максимальное рабочее давление | бар | 250 | ||
| Компенсация давления | — | есть, встроенный компенсатор ΔP | ||
| Регулировка | — | алюминиевая ручка с градуированной шкалой | ||
| Рабочая жидкость | — | минеральные масла по DIN 51524 | ||
| Вязкость масла | мм²/с | 100 | ||
| Температура масла | °C | −20…+80 | ||
| Класс чистоты масла | — | 18/14 по ISO 4406 (NAS 1638) | ||
| Масса | кг | 0,34 | 0,32 | 0,70 |

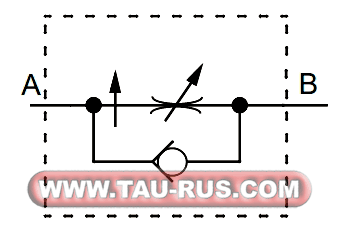

Устройство и принцип работы регуляторов расхода VRC

Регулятор VRC пропускает рабочую жидкость в двух направлениях по-разному. Поток, подведённый к присоединению B, проходит через регулируемый дроссель и ограничивается до заданного значения. Встречный поток от A к B идёт через встроенный обратный клапан свободно, минуя дроссель.
Перед дросселем стоит компенсатор давления. Он держит перепад ΔP на дросселе постоянным, поэтому настроенный расход и скорость исполнительного механизма почти не меняются при изменении нагрузки. Расход настраивают вращением алюминиевой ручки с градуированной шкалой.

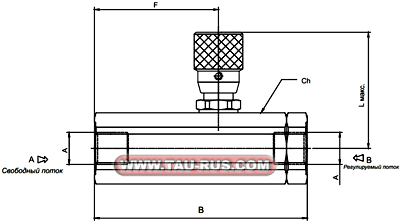

Габаритные и присоединительные размеры регуляторов расхода VRC

| Модель | A | B, мм | F, мм | L макс., мм | Ch, мм | Масса, кг |
|---|---|---|---|---|---|---|
| VRC01 | BSPP 1/4" | 88 | 51 | 52 | 27 | 0,34 |
| VRC02 | BSPP 3/8" | 88 | 51 | 52 | 27 | 0,32 |
| VRC03 | BSPP 1/2" | 108 | 61 | 57 | 36 | 0,70 |
