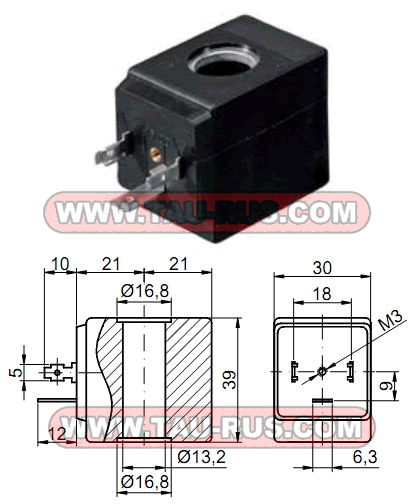

Катушка тип 2: катушка для клапанов с арматурной трубкой Ø13 мм
Катушка соленоидная (соленоид) тип 2
(отверстие 13 мм)
Параметры катушки тип 2 (для клапанов с трубкой 13 мм)
|
Мощность
|
пуск 20 ВА, удержание 15 ВА (перем. ток) 10 Вт (пост. ток)
|
|
Продолжительность включения
|
100%
|
|
Материал корпуса
|
нейлон+стекловолокно (класс "F")
полиамид+стекловолокно (класс "H")
|
|
Стандарт разъема
|
DIN 43650/A
|
|
Исполнение по защите разъема
|
IP65
|
|
Код для заказа электроразъема
|
300.11.00 Разъем
|
|
Масса катушки
|
120 г.
|
Коды для заказа катушек тип 2
|
Класс F
|
Класс H
|
Напряжение питания (отклонение)
|
|
Катушка 20B
|
22B
|
~24В, 50/60Гц, (-10%...+15%)
|
|
Катушка 20C
|
-
|
~48В, 50/60Гц, (-10%...+15%)
|
|
Катушка 20D
|
-
|
~110В, 50/60Гц, (-10%...+15%)
|
|
Катушка 20E
|
22E
|
~220-230В, 50/60Гц, (-10%...+15%)
|
|
Катушка 20F
|
-
|
~240В, 50/60Гц, (-10%...+15%)
|
|
|
|
|
|
Катушка 200
|
-
|
=12В, (-10%...+10%)
|
|
Катушка 201
|
221
|
=24В, (-10%...+10%)
|
|
Катушка 202
|
-
|
=48В, (-10%...+10%)
|
|
Катушка 203
|
-
|
=110В, (-10%...+10%)
|
|

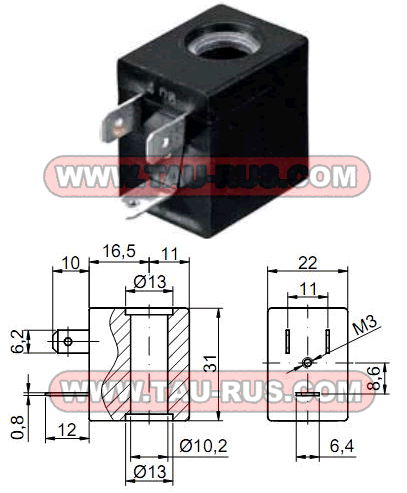

Катушка тип 3: катушка для клапанов с арматурной трубкой Ø10 мм
Катушка соленоидная (соленоид) тип 3
(отверстие 10 мм)
Параметры катушки тип 3 (для клапанов с трубкой 10мм)
|
Мощность
|
пуск 12 ВА, удержание 8 ВА (перем. ток) 6,5 Вт (пост. ток)
|
|
Продолжительность включения
|
100%
|
|
Материал корпуса
|
нейлон+стекловолокно (класс "F")
полиамид+стекловолокно (класс "H")
|
|
Стандарт разъема
|
DIN 46244
|
|
Исполнение по защите разъема
|
IP65
|
|
Код для заказа электроразъема
|
305.11.00 Разъем
|
|
Масса катушки
|
50 г.
|
Коды для заказа катушек тип 3
|
Класс F
|
Класс H
|
Напряжение питания
|
|
Катушка 30A
|
-
|
~12В, 50/60Гц, (-10%...+15%)
|
|
Катушка 30B
|
32B
|
~24В, 50/60Гц, (-10%...+15%)
|
|
Катушка 30C
|
-
|
~48В, 50/60Гц, (-10%...+15%)
|
|
Катушка 30D
|
32D
|
~110В, 50/60Гц, (-10%...+15%)
|
|
Катушка 30E
|
32E
|
~220-230В, 50/60Гц, (-10%...+15%)
|
|
Катушка 30F
|
32F
|
~240В, 50/60Гц, (-10%...+15%)
|
|
|
-
|
|
|
Катушка 300
|
320
|
=12В, (-10%...+10%)
|
|
Катушка 301
|
321
|
=24В, (-10%...+10%)
|
|

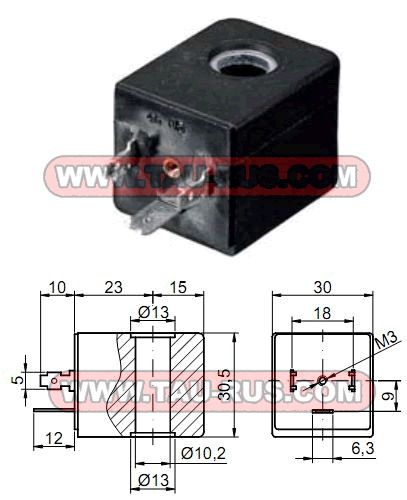

Катушка тип 4: катушка для клапанов с арматурной трубкой Ø10 мм
Катушка соленоидная (соленоид) тип 4
(отверстие 10 мм)
Параметры катушки тип 4 (для клапанов с трубкой 10мм)
|
Мощность
|
пуск 15 ВА, удержание 11 ВА (перем. ток) 5 Вт (пост. ток)
|
|
Продолжительность включения
|
100%
|
|
Материал корпуса
|
нейлон+стекловолокно (класс "F")
полиамид+стекловолокно (класс "H")
|
|
Стандарт разъема
|
DIN 43650/A
|
|
Исполнение по защите разъема
|
IP65
|
|
Код для заказа электроразъема
|
300.11.00 Разъем
|
|
Масса катушки
|
100 г.
|
Коды для заказа катушек тип 4
|
Класс F
|
Класс H
|
Напряжение питания
|
|
Катушка 40B
|
-
|
~24В, 50/60Гц, (-10%...+15%)
|
|
Катушка 40D
|
-
|
~110В, 50/60Гц, (-10%...+15%)
|
|
Катушка 40E
|
42E
|
~220-230В, 50/60Гц, (-10%...+15%)
|
|
Катушка 40F
|
-
|
~240В, 50/60Гц, (-10%...+15%)
|
|
Катушка 40G
|
42G
|
~380В, 50/60Гц, (-10%...+15%)
|
|
|
|
|
|
Катушка 401
|
421
|
=24В, (-10%...+10%)
|
|

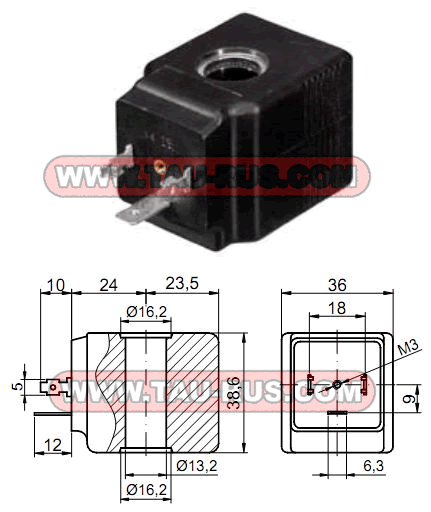

Катушка тип 5: катушка для клапанов с арматурной трубкой Ø13 мм
Катушка соленоидная (соленоид) тип 5
(отверстие 13 мм)
Параметры катушки тип 5 (для клапанов с трубкой 13 мм)
|
Мощность
|
пуск 40 ВА, удержание 30 ВА (перем. ток) 27 Вт (пост. ток)
|
|
Продолжительность включения
|
100%
|
|
Материал корпуса
|
полиамид+стекловолокно (класс "H")
|
|
Стандарт разъема
|
DIN 43650/A
|
|
Исполнение по защите разъема
|
IP65
|
|
Код для заказа электроразъема
|
300.11.00 Разъем
|
|
Масса катушки
|
200 г.
|
Коды для заказа катушек тип 5
|
Класс H
|
Напряжение питания
(отклонение)
|
|
Катушка 52A
|
~12В, 50/60Гц, (-10%...+15%)
|
|
Катушка 52B
|
~24В, 50/60Гц, (-10%...+15%)
|
|
Катушка 52D
|
~110В, 50/60Гц, (-10%...+15%)
|
|
Катушка 52E
|
~220-230В, 50/60Гц, (-10%...+15%)
|
|
Катушка 52F
|
~240В, 50/60Гц, (-10%...+15%)
|
|
Катушка 52G
|
~380В, 50/60Гц, (-10%...+15%)
|
|
|
|
|
Катушка 520
|
=12В, (-10%...+10%)
|
|
Катушка 521
|
=24В, (-10%...+10%)
|
|
Катушка 522
|
=48В, (-10%...+10%)
|
|
