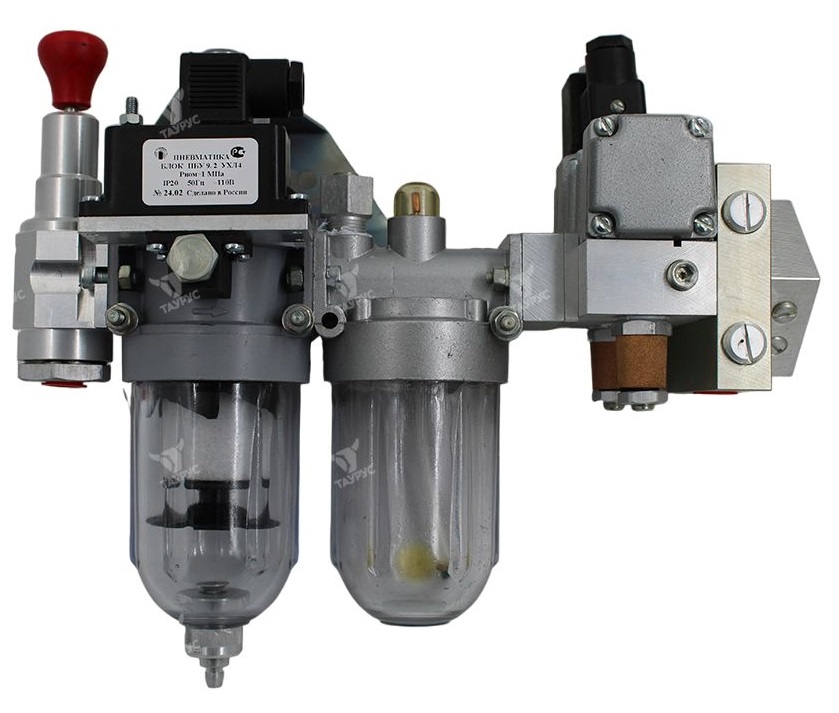

Описание пневмоблоков управления ПБУ9.1; ПБУ9.2
Основные характеристики блоков управления
ПБУ9.1 выполняет 10 функций:- Отключение пневмоблока от питания и выпуск сжатого воздуха из пневмоблока при отключении.
- Очистку воздуха от капельной влаги и твердых частиц.
- Регулирование и автоматическое поддержание величины давления.
- Визуальный контроль величины давления.
- Подачу (снятие) электрического сигнала при понижении давления ниже допустимого.
- Насыщение сжатого воздуха смазочным материалом.
- Удержание давления на выходе пневмоблока при падении давления на входе.
- Переключение давления на выходе пневмоблока при подаче (снятии) электрического сигнала.
- Регулирование скорости движения пневмопривода.
- Глушение шума.
Основные технические данные ПБУ9.1
|
Параметр |
Нормы для типоразмеров |
|
|---|---|---|
|
ПБУ-9.1 |
ПБУ-9.2 |
|
|
Условный проход, мм |
10 |
|
|
Номинальное давление, МПа (кгс/см²) |
1,0 (10) |
|
|
Минимальное давление, МПа (кгс/см²) |
0,25 (2,5) |
|
|
Диапазон регулирования давления на выходе, МПа (кгс/см²) |
0,25-0,9 (2,5-9,0) |
|
|
Электрическое напряжение переменного тока 50 Гц, В |
110 |
|
|
Расход воздуха при давлении на выходе 0,4 МПа, м³/мин, не менее |
|
|
|
Масса, кг, не более |
5,15 |
5,3 |
Варианты исполнения пневматических блоков управления ПБУ9
|
Обозначение |
Варианты исполнения |
|
ПБУ9.Х.ХХХ Х |
Конструктивное исполнение |
|
ПБУ9.Х.ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
