Описание гидрозамков трубного монтажа VR*E
Клапаны (гидрозамки) VRDE-03-F, VRDE-02-F, VRDE-01-F, VRSE-01-F (также, как и их аналоги, например, VRDE140, VRDE380, VRDE120) позволяют цилиндрам одностороннего или двухстороннего действия оставаться неподвижными при внешних воздействиях. Уплотнение обеспечивается за счет надежного прилегания затвора к закаленному притертому седлу. Клапан VRDE имеет исполнения, которые позволяют запирать поток в канале А или в канале U и А. Клапаны VRDE могут устанавливаться в любом положении, и защищены от коррозии цинковым покрытием.

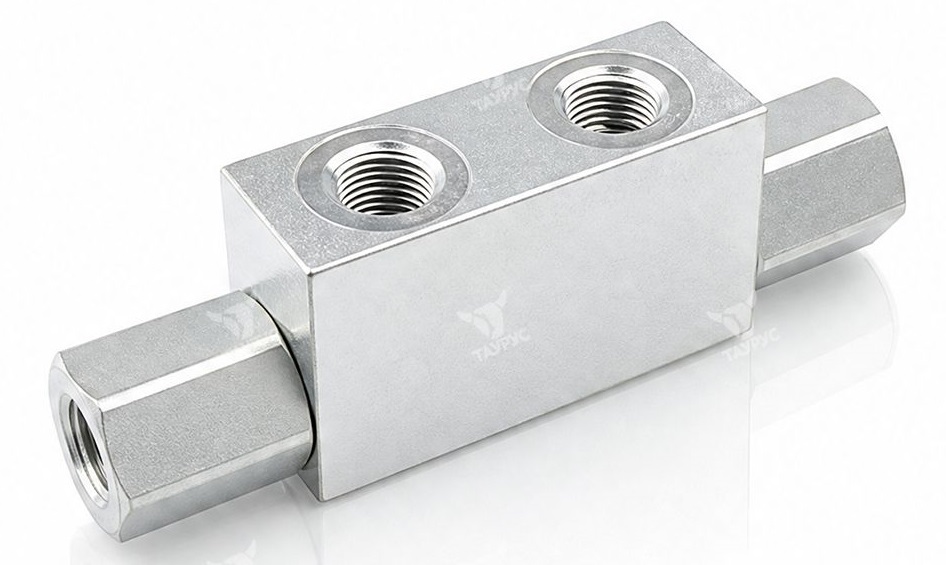

.jpg "VRDE-03-F, VRDE-02-F, VRDE-01-F, VRSE-01-F гидрозамки")

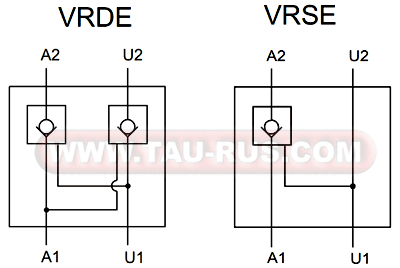

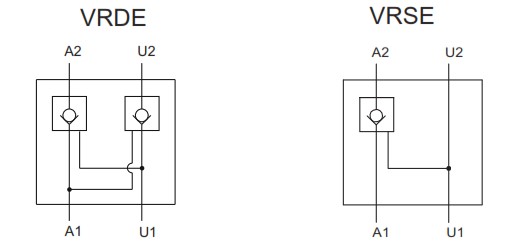

Графическое обозначение гидрозамков VRDE, VRSE
Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
|---|---|---|---|---|
|
VRDE |
04 |
F |
| 1 | Тип устройства |
VRDE = сдвоенный гидрозамок VRSE = одинарный гидрозамок |
| 2 | Типоразмер |
01 = G 1/4” 02 = G 3/8” 03 = G 1/2” 04 = G 3/4” |
| 3 | Каналы |
A = DIN 2353 (VR*E01, VR*E02) F = резьба |

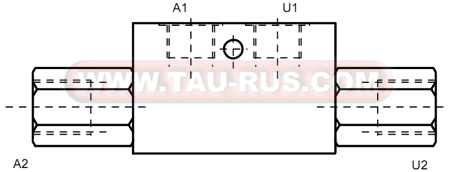

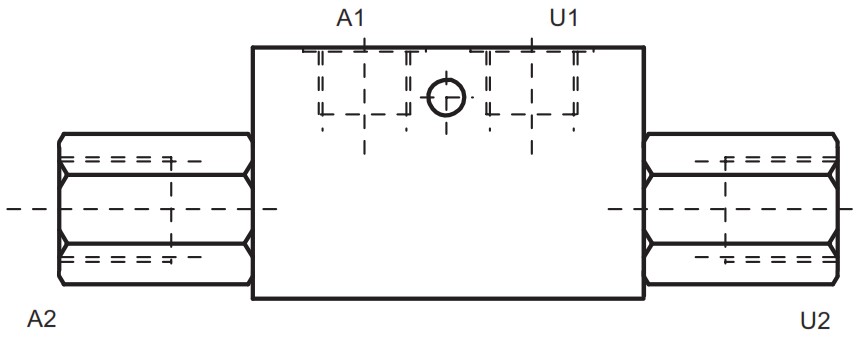

Присоединение гидрозамков VRDE, VRSE

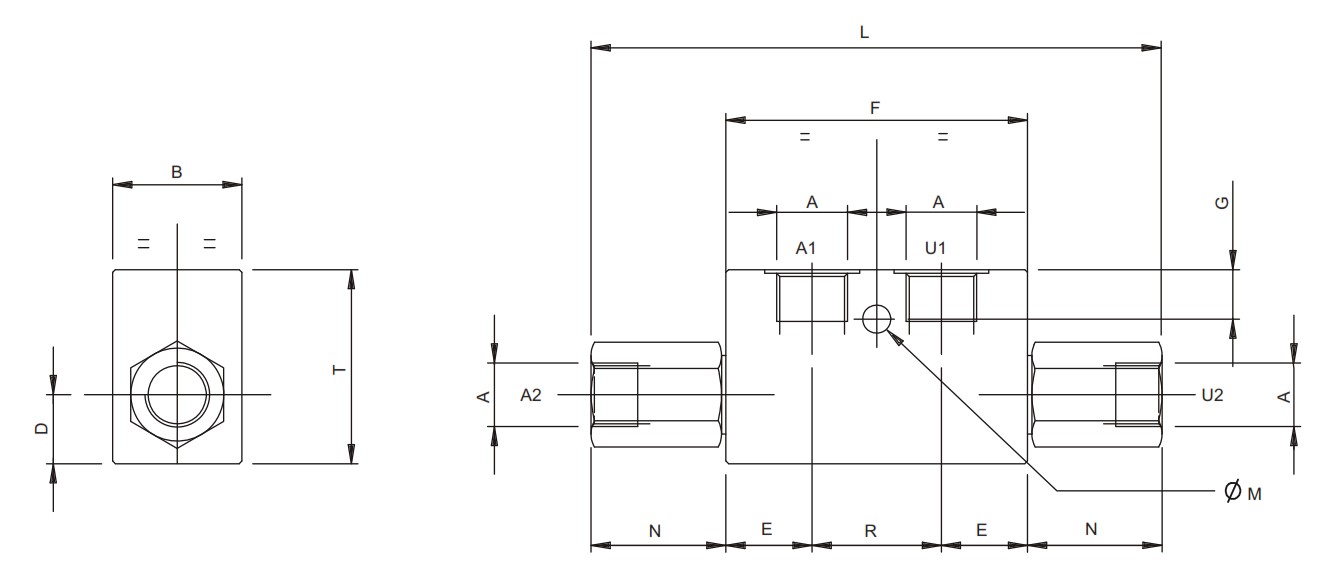

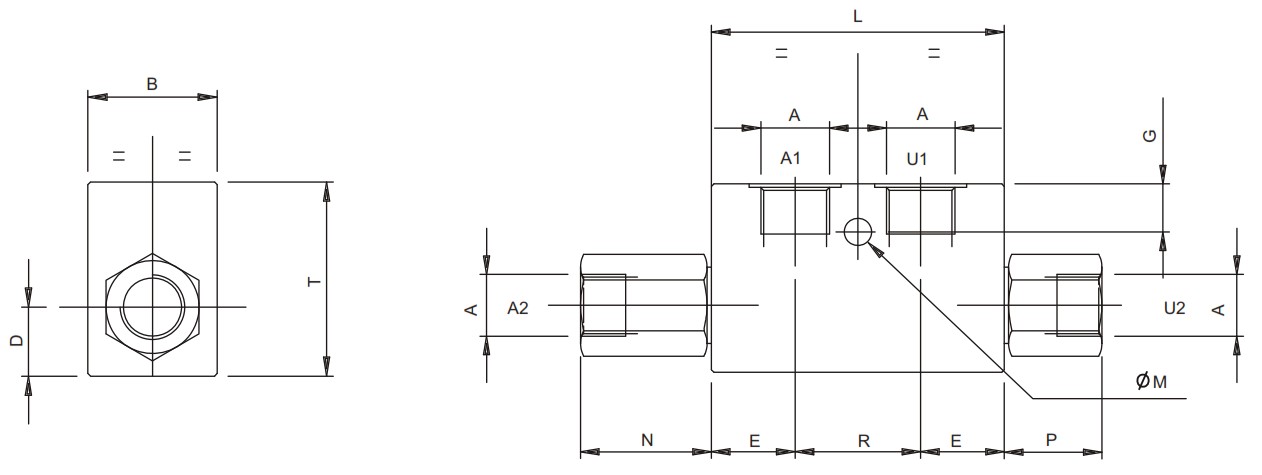

Размеры гидрозамков VRDE, VRSE
|
Код |
А |
В |
D |
Е |
F |
G |
L |
M |
N |
R |
T |
Отношение давлений |
Вес, кг |
|
VRDE01F |
G 1/4” |
30 |
14 |
17,5 |
63 |
8 |
106 |
5,5 |
30 |
28 |
40 |
1:4 |
0,63 |
|
VRDE02F |
G 3/8” |
30 |
14 |
16 |
67 |
7 |
110 |
7 |
30 |
35 |
40 |
1:4 |
0,64 |
|
VRDE03F |
G 1/2” |
35 |
16 |
21 |
80 |
15 |
144 |
6,5 |
32 |
38 |
50 |
1:4 |
1,06 |
|
VRDE04F |
G 3/4” |
40 |
22 |
25 |
100 |
15 |
183 |
8,5 |
41,5 |
50 |
60 |
1:2,9 |
1,25 |
|
Код |
А |
В |
D |
Е |
Р |
G |
L |
М |
N |
R |
Т |
Отношение давлений |
Вес, кг |
|
VRSE01F |
G 1/4” |
30 |
12 |
16 |
22 |
13 |
60 |
6,5 |
28 |
28 |
40 |
1:4 |
0,61 |
|
VRSE02F |
G 3/8” |
35 |
15 |
16 |
23 |
15 |
70 |
6,5 |
29 |
38 |
50 |
1:4 |
0,62 |
|
VRSE03F |
G 1/2” |
35 |
16 |
21 |
26 |
15 |
80 |
6,5 |
33 |
38 |
50 |
1:4 |
1.04 |
|
VRSE04F |
G 3/4” |
40 |
21 |
25 |
32 |
15 |
100 |
8,5 |
42 |
50 |
60 |
1:2,9 |
1,23 |
Основные технические параметры гидрозамков VRDE, VRSE
|
Исполнение |
Присоединение (BSPP) |
Максимальный расход, л/мин |
Максимальное давление, бар |
|---|---|---|---|
|
Гидрозамок VRDE-01-F |
G1/4" |
15 |
320 |
|
Гидрозамок VRDE-02-F |
G3/8" |
35 |
320 |
|
Гидрозамок VRDE-03-F |
G1/2" |
45 |
300 |
|
Гидрозамок VRSE-01-F |
G1/4" |
15 |
320 |
