Описание индикаторов давления П-ИД
Структура условного обозначения индикатора давления
|
1 |
- |
2 |
3 |
4 |
5 |
|---|---|---|---|---|---|
|
П-ИД |
2 |
УХЛ |
4 |
|
| 1 | Тип устройства | ИД = Индикатор давления (условное наименование) |
| 2 | Тип индикации |
1 = с отражателем 2 = с выдвижным штырьком |
| 3 | Климатическое исполнение | УХЛ |
| 4 | Категория размещения | 4 |
| 5 | Соответствие ГОСТ, ТУ | Без обозначения = соответствует ГОСТ |
Технические параметры индикаторов П-ИД 1, П-ИД 2
|
Исполнения индикаторов |
Значения для типоразмеров |
|
|---|---|---|
|
П-ИД1 |
П-ИД2 |
|
|
Давление номинальное / минимальное, МПа (кгс/см2) |
1,0 (10) / 0,15 (1,5) |
|
|
Угол обзора не менее, ° |
180 |
|
|
Утечки воздуха при номинальном давлении не более, см³/мин |
5,0 |
|
|
Масса индикатора не более, кг |
0,034 |
0,013 |

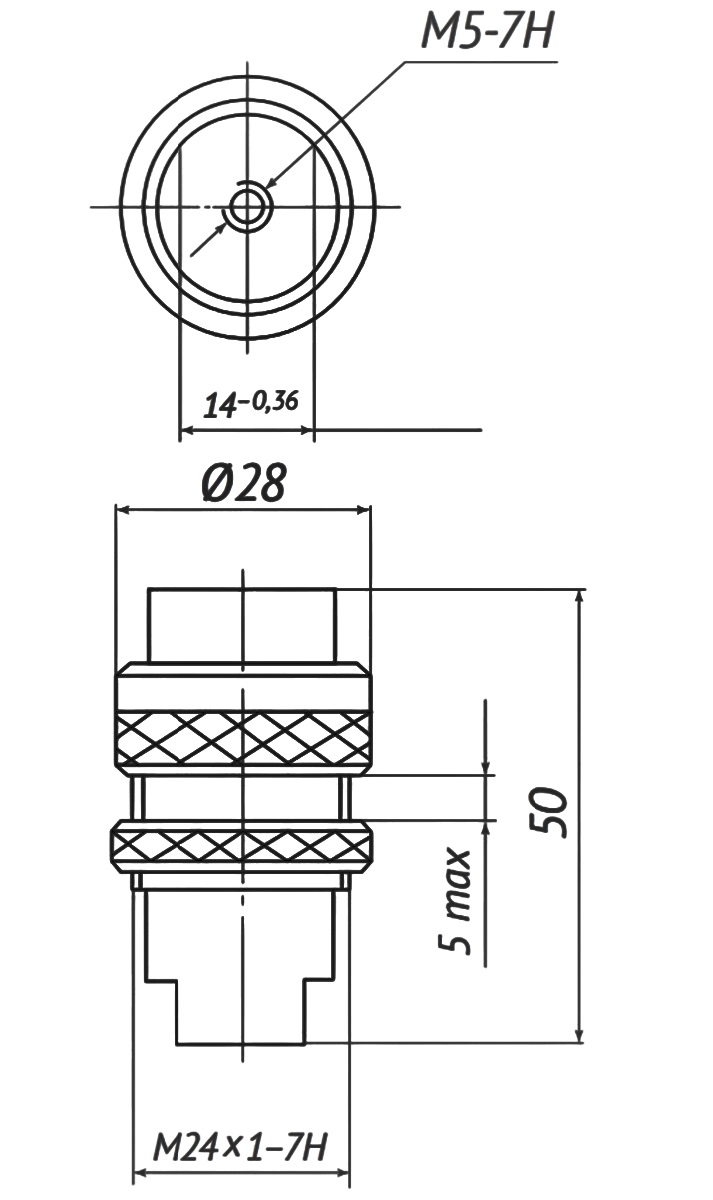

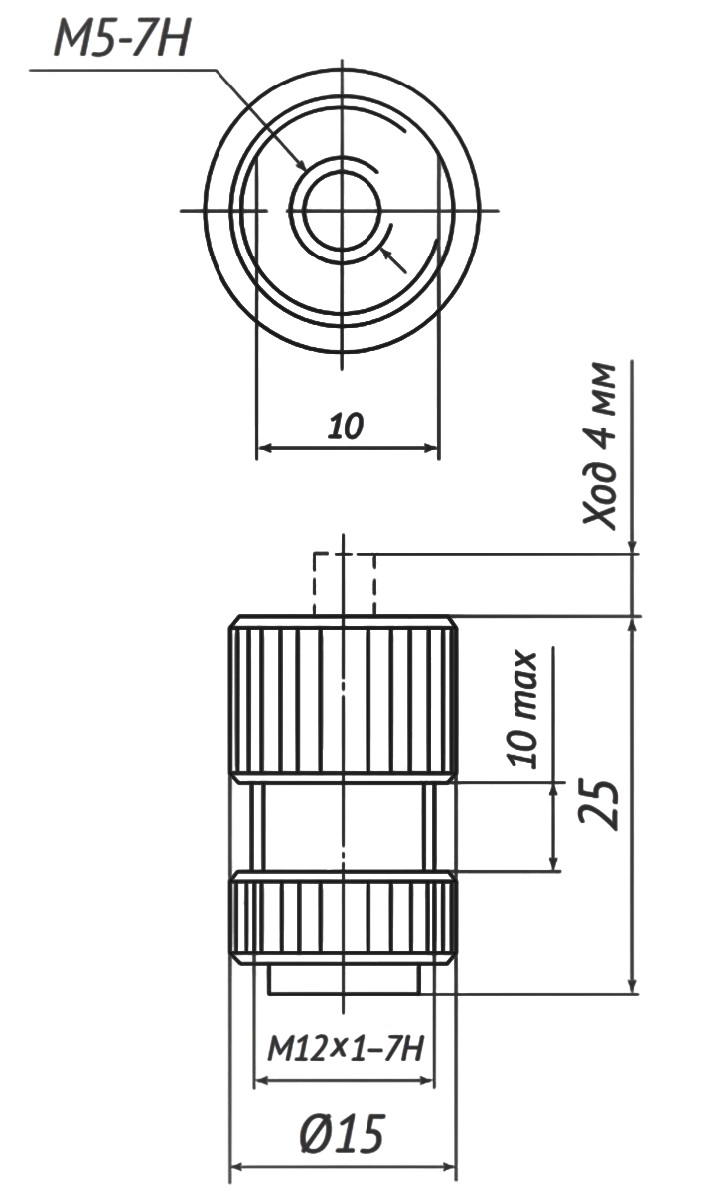

Габаритные и присоединительные размеры индикаторов давления П-ИД
