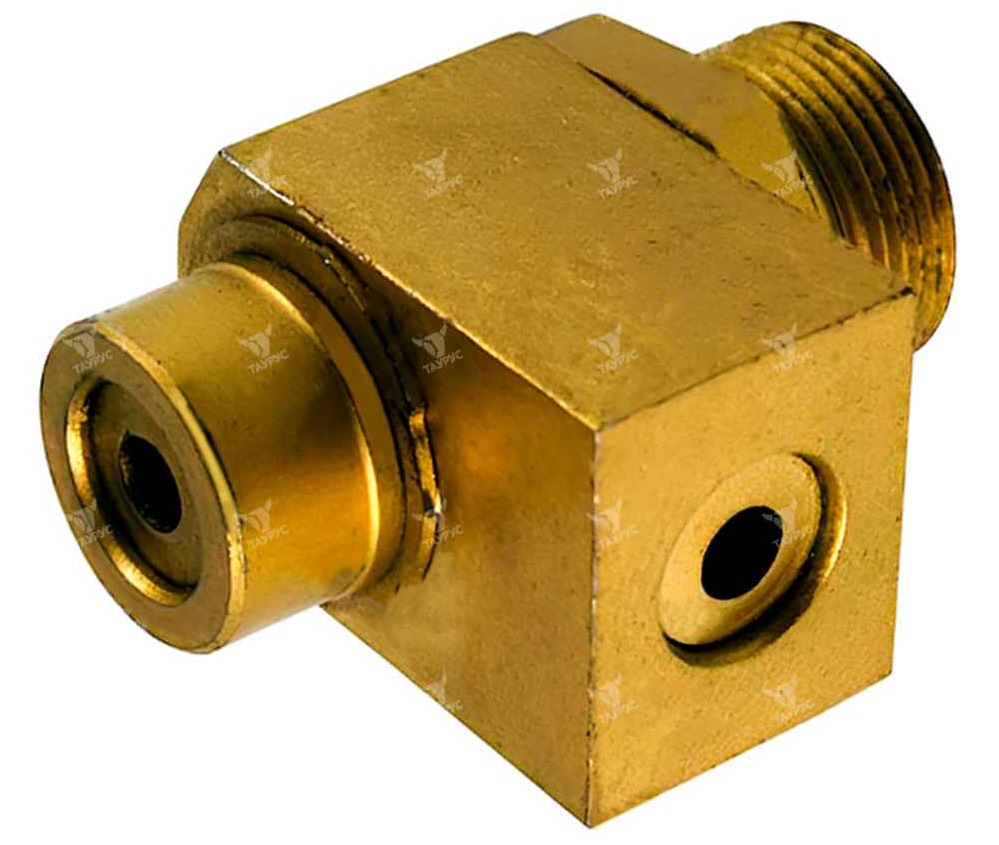

Описание гидрозамков ГЗ
Область применения - гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.
Структура условного обозначения гидрозамков ГЗ стыкового монтажа
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
|---|---|---|---|---|---|---|
|
ГЗ |
10 |
3 |
С |
3 |
| 1 | Тип устройства | ГЗ = гидрозамок |
| 2 | Условный проход | 10 = 10 мм |
| 3 | Номинальное давление | 3 = 32 МПа |
| 4 | Тип монтажа | С = стыковой |
| 5 | Исполнение |
1 = с разгрузочным клапаном и отдельным дренажом 3 = с разгрузочным клапаном, без отдельного дренажа |
Структура условного обозначения гидрозамков ГЗ трубного монтажа
|
1 |
- |
2 |
- |
3 |
|---|---|---|---|---|
|
ГЗ |
4 |
00 |
| 1 | Тип устройства | ГЗ = гидрозамок |
| 2 | Условный проход |
2 = 16 мм 3 = 10 мм 4 = 8 мм |
| 3 | Тип монтажа | 00 = трубный (резьбовой) |

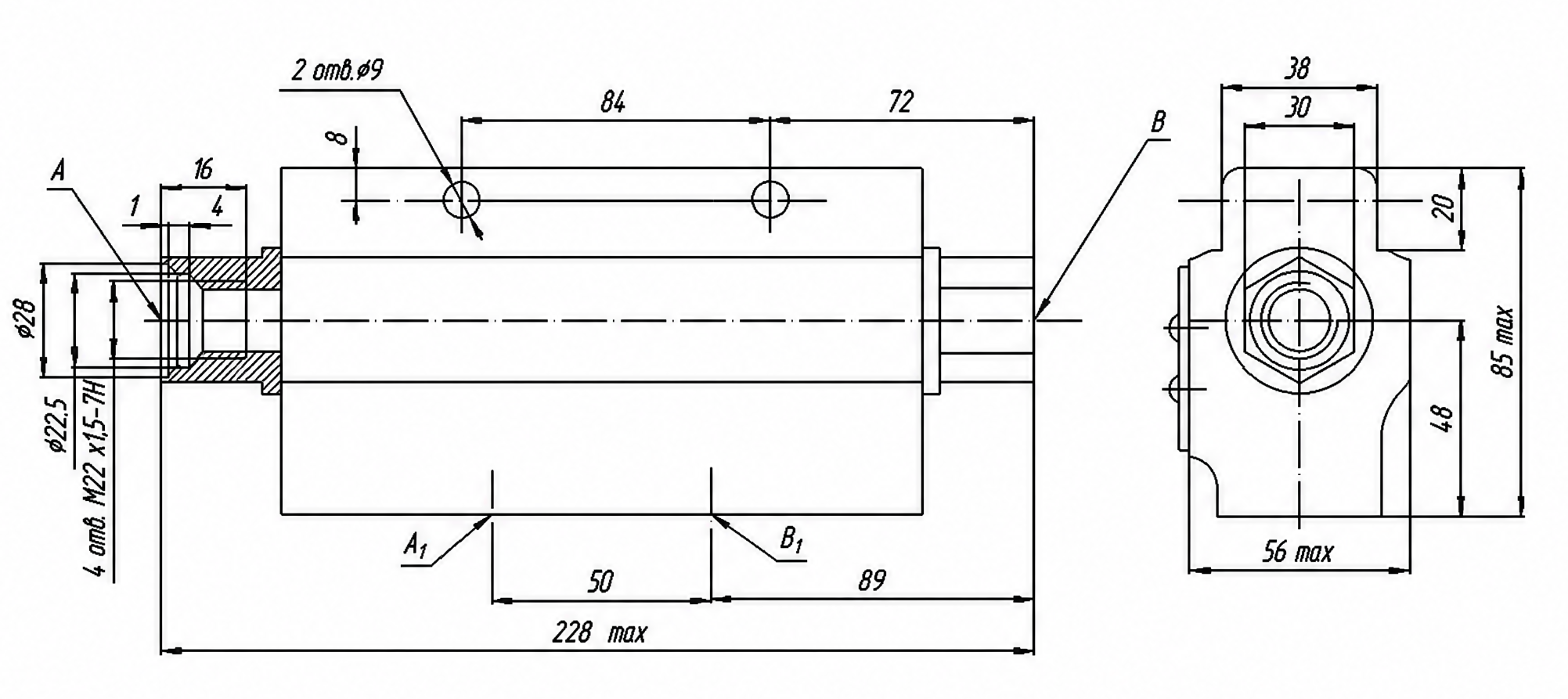

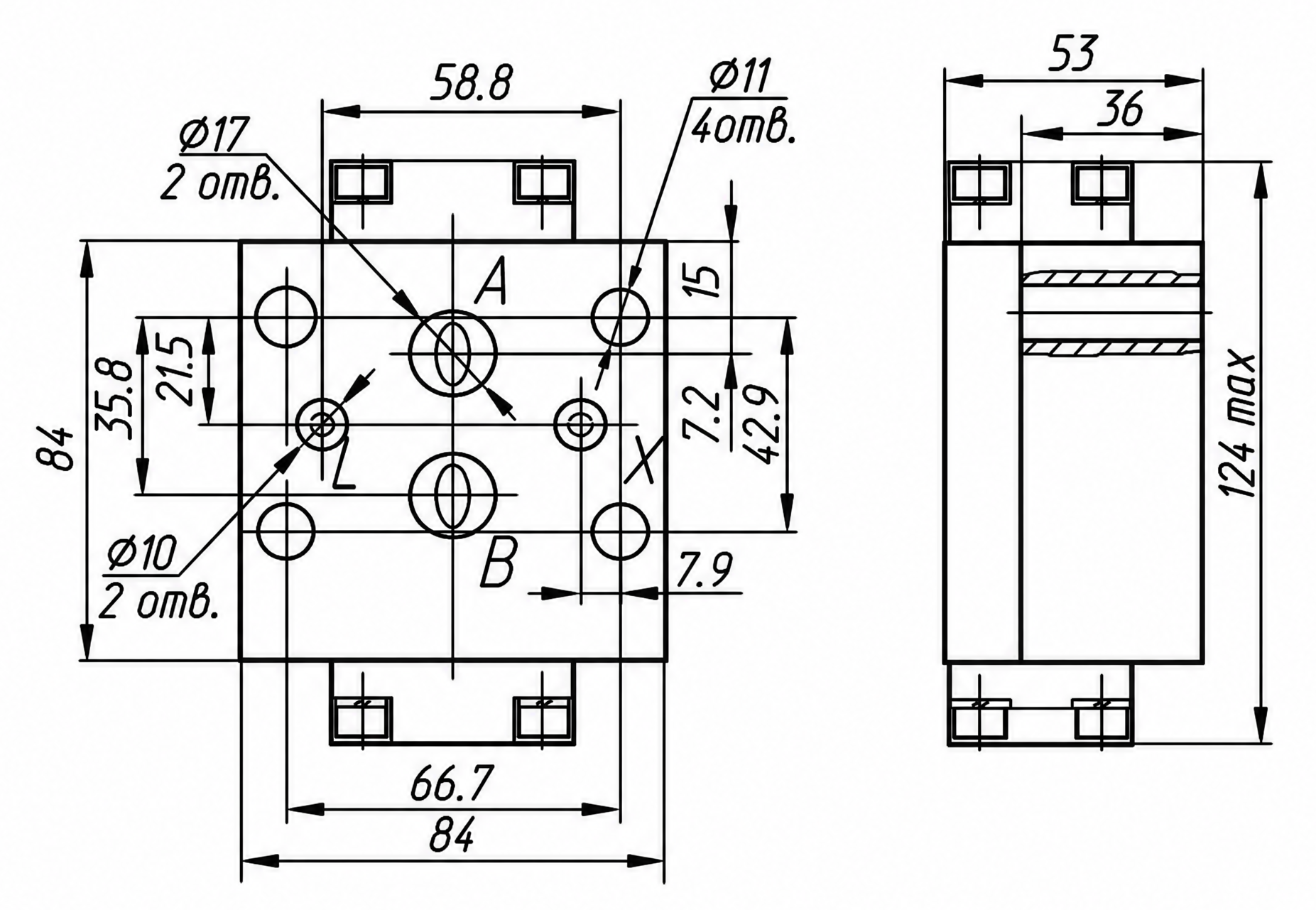

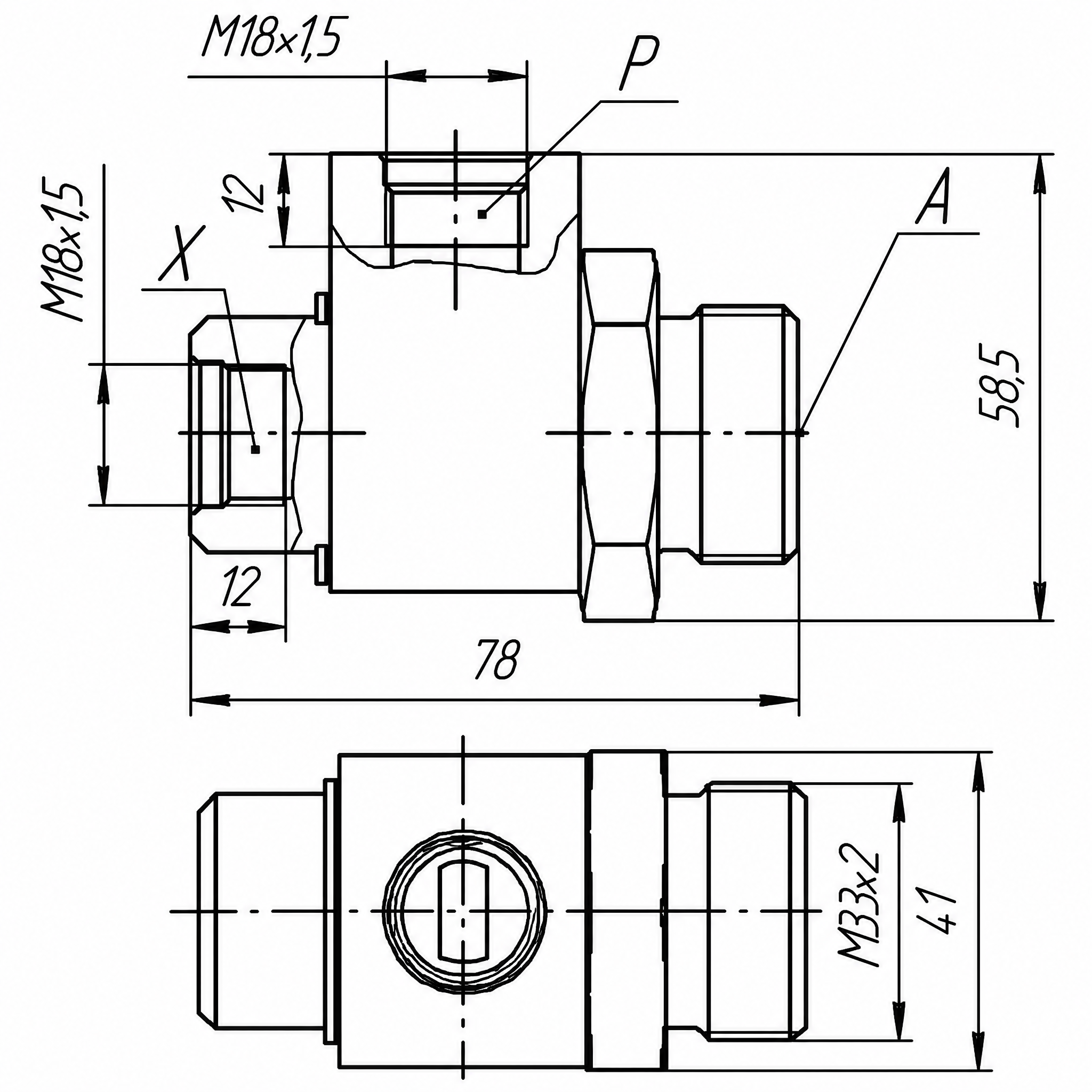

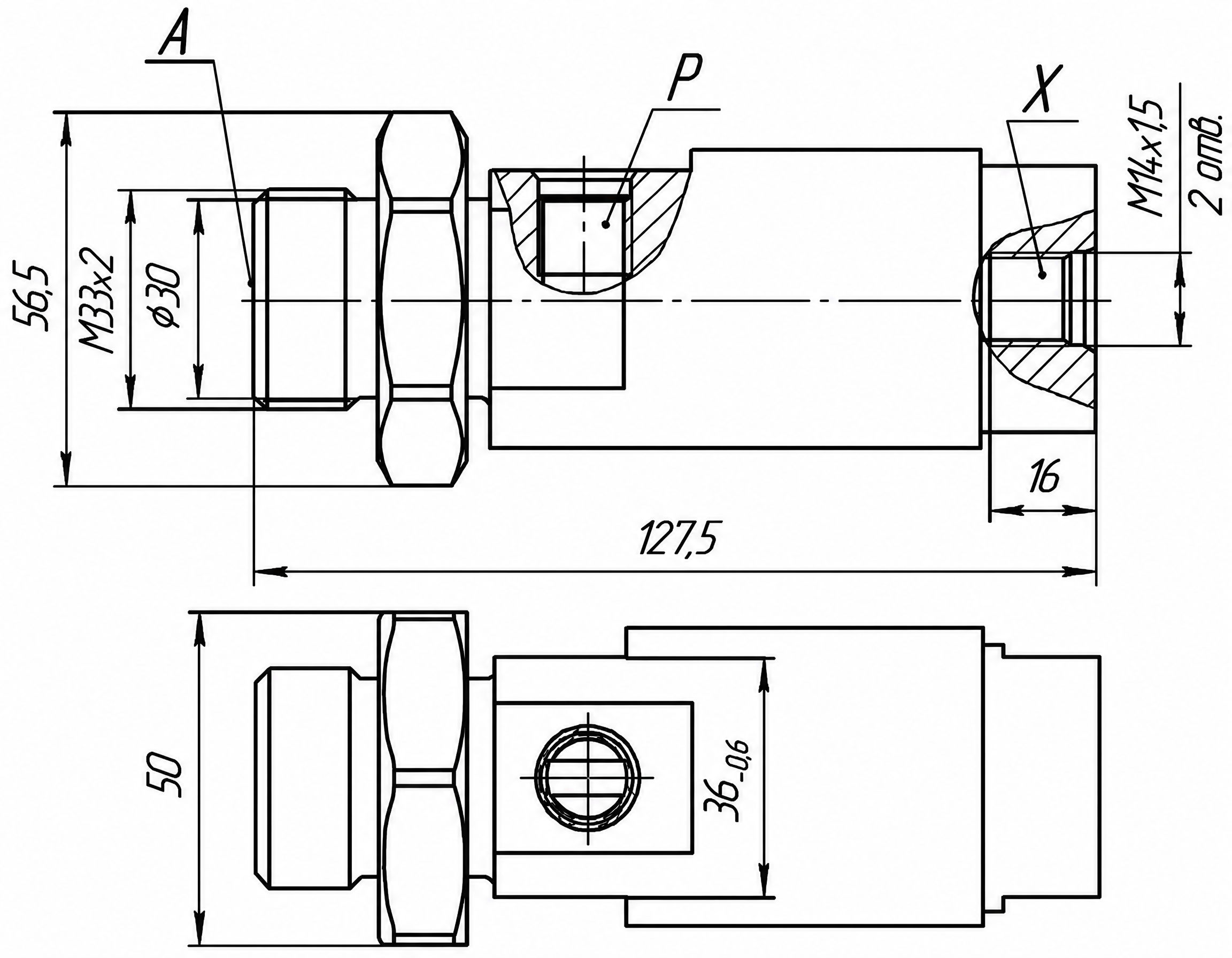

Габаритные и присоединительные размеры
Основные технические параметры гидрозамков ГЗ стыкового монтажа
|
Наименование параметра |
Величина параметра для условного прохода, мм |
||||||
|---|---|---|---|---|---|---|---|
|
10 |
20 |
32 |
50 |
63 |
80 |
100 |
|
|
1. Давление на входе, МПа (кгс/см2): |
|
||||||
|
2. Максимально допустимое давление на выходе, МПа (кгс/см2) |
35(350) |
||||||
|
3. Давление открывания, МПа (кгс/см") |
0,05(0,5) |
||||||
|
4. Расход рабочей жидкости, л/мин: |
|
|
|
|
|
|
|
Основные технические параметры гидрозамков ГЗ трубного монтажа
|
Параметры |
Гидрозамок ГЗ-2-00 |
Гидрозамок ГЗ-3-00 |
Гидрозамок ГЗ-4-00 |
|---|---|---|---|
|
Условный проход, мм |
16 |
10 |
8 |
|
Конструктивное исполнение |
Двухсторонний |
Односторонний |
Односторонний |
|
Присоединительная резьба подвода и линии управления |
- |
М14х1,5 |
М18х1,5 |
|
Присоединительная резьба отвода |
М22х1,5-7Н |
М33х2 |
М33х2 |
|
Расход рабочей жидкости номинальный л/мин |
80 |
60 |
25 |
|
Давление на входе номинальное, МПа |
16 |
25 |
25 |
|
Внутренние утечки через закрытый запорный элемент |
Не допускаются |
Не допускаются |
Не допускаются |
|
Масса гидрозамка, кг |
5,80 |
1,18 |
0,74 |
