Описание гидроаккумуляторов AP*
- Максимальное рабочее давление: углеродистая сталь 220-250-350-375 бар.
- Номинальные объёмы: от 0,1 до 1000 литров.
- Рабочая температура гидроаккумулятора: -60...+150 °C.
- Диапазон вязкости рабочей жидкости: 10...400 сСт (рекомендуемая вязкость 36 сСт).
- Класс чистоты рабочей жидкости: 21/19/16 по ISO 4406.
- Материалы корпуса: углеродистая сталь покрытая краской с антикоррозионными присадками 70 мкм по RAL 8012, никелированное покрытие 25-40 мкм, нержавеющая сталь марки AISI 316L.
- Материалы клапана: оцинкованная углеродистая сталь по нормам 2002/95/EC (RoHS) устойчивая к коррозии, нержавеющая сталь марки AISI 316L.
- Материалы баллона: P = нитриловый каучук (NBR), U = полиуретан (HPU), V = фторопласт (FPM) и др.
- Присоединение к газовому клапану: 5/8 UNF - M28x1,5.
Структура условного обозначения гидроаккумуляторов AP*
|
1 |
2 |
3 |
4 |
5 |
- |
7 |
/ |
8 |
|---|---|---|---|---|---|---|---|---|
|
AP25 |
PU |
250C |
180G |
8V |
1 |
* |
| 1 | Серия | AP = поршневой аккумулятор |
| 2 | Номинальный объём |
1 = 1 л 2 = 2 л 4 = 4 л 5 = 5 л 6 = 6 л 10 = 10 л 20 = 20 л 25 = 25 л |
| 3 | Материал уплотнений крышек |
P = NBR V = FPM S = кремниевый фоторопласт F = нитриловый каучук для низких температур |
| Материал уплотнений поршня |
V = FPM T = PTFE K = гидрогенизованный нитрил U = полиуретан (HPU) |
|
| 4 | Максимальное рабочее давление | 250 = 250 бар |
| Материал корпуса и крышек |
C = углеродистая сталь N = никелированное покрытие 25 мкм M = никелированное покрытие 40 мкм X = нержавеющая сталь |
|
| 5 | Номинальный внутренний диаметр | 180 = 180 мм |
| Канал для подвода жидкости |
G = внутренняя резьба BSP (стандарт) L = отверстия с метрической резьбой под фланец SAE-3000 M = внутренняя метрическая резьба |
|
| 6 | Размеры канала для подвода жидкости |
4 = 1/2" (стандарт для DN60) 6 = 1" (стандарт для DN100) 8 = 1 1/2" (стандарт для DN180-350) |
| Размеры канала для подвода газа | V = клапан зарядки с резьбой 5/8 UNF (стандарт) | |
| 7 | Сертификаты и паспорта | 1 = сертификат ГОСТ-Р (Россия) |
| 8 | Опции | * |
Параметры и размеры гидроаккумуляторов AP*
|
Наименование |
Поршень, мм / |

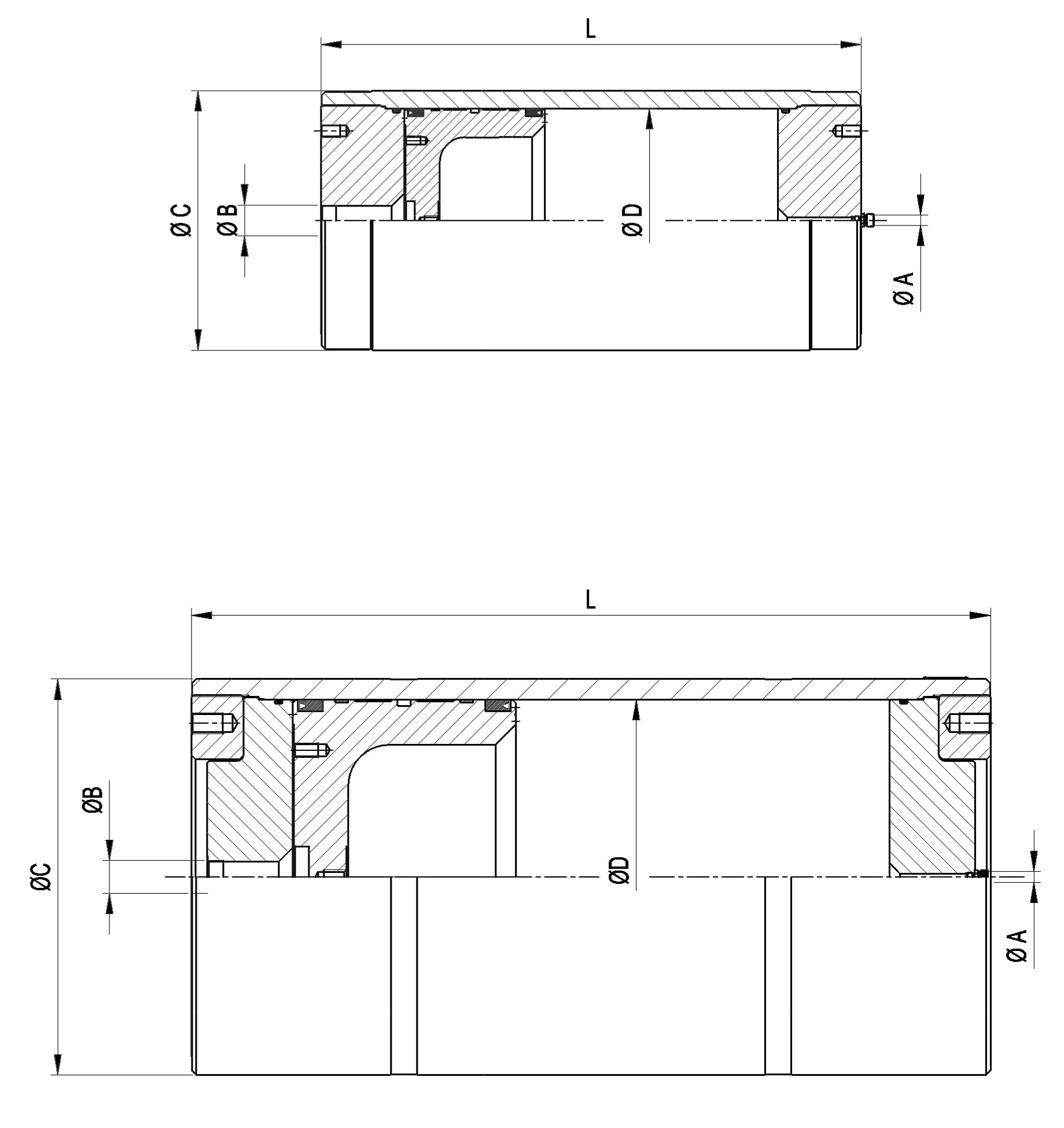

Размеры, мм (см. чертёж слева) |
|||||
|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
L |
Масса, кг |
||
|
Аккумулятор AP1TT375C60G4V-0 |
60 / 1 |
5/8 UNF |
1/2 BSP |
80 |
60 |
484 |
10,4 |
|
Аккумулятор AP1.5TT375C60G4V-0 |
669 |
13,5 |
|||||
|
Аккумулятор AP2PK375C60G5V-1 |
837 |
17,0 |
|||||
|
Аккумулятор AP1PK375C100G4V-1–TP |
100 / 1 |
5/8 UNF |
1 BSP |
130 |
100 |
308 |
21,1 |
|
Аккумулятор AP2PK375C100G4V-1 |
435 |
26,5 |
|||||
|
Аккумулятор AP3PU375C100G6V-11/90 |
562 |
31,9 |
|||||
|
Аккумулятор AP3PK375C100G6V-1 |
562 |
31,9 |
|||||
|
Аккумулятор AP4PU375C100G6V-11/5 |
690 |
37,3 |
|||||
|
Аккумулятор AP5K375C100G6V-0 |
818 |
42,7 |
|||||
|
Аккумулятор AP5PK375C100G5V-1 |
818 |
42,7 |
|||||
|
Аккумулятор AP6ST375C100G1V-1 |
945 |
48,2 |
|||||
|
Аккумулятор AP6P375X100G3V-1-PX |
945 |
48,2 |
|||||
|
Аккумулятор AP10PK375C100G6V-1 |
1455 |
69,0 |
|||||
|
Аккумулятор AP10ST375C100G6V-1 |
1455 |
69,0 |
|||||
|
Аккумулятор AP4LT250B180G4M28/1.5-0-P2-60 |
180 / 1 |
5/8 UNF |
1 1/2 BSP |
220 (250bar) / |
180 |
- |
- |
|
Аккумулятор AP6PK375X180G3VX-1-PX |
542 |
97,3 |
|||||
|
Аккумулятор AP20V375C180G9V-1 |
1092 |
151,5 |
|||||
|
Аккумулятор AP20ST250B180G4M28/1.5-11-P2/30 |
1092 |
151,5 |
|||||
|
Аккумулятор AP25PU250C180G8V-1 |
1288 |
170,8 |
|||||
|
Аккумулятор AP25V250C180G8M27/2-1-P1 |
1288 |
170,8 |
|||||
|
Аккумулятор AP30PK250C180G6V-1 |
1485 |
190,2 |
|||||
|
Аккумулятор AP40PK250C180G6V-1 |
1878 |
228,9 |
|||||
|
Аккумулятор AP50VV250C180G8V-11-P2 |
2270 |
267,5 |
|||||
|
Аккумулятор AP50ST250B180G4M28/1.5-11-P2/30 |
2270 |
267,5 |
|||||
|
Аккумулятор AP75ST250B180G4M28/1.5-11 |
- |
- |
|||||
Пример условного обозначения при заказе поршневого аккумулятора AP*:
AP10ST375C100G6V-1 - Пневмогидравлический аккумулятор поршневого типа, V=10л, Рмакс=375 бар, G1'', 5/8 UNF, низкотемпературный до -60°С + паспорт (Ростехнадзор) + сертификат GOST-R.
AP4LT250B180G4M28/1.5-0-P2-60 - Пневмогидравлический аккумулятор поршневого типа, V=4л, Рмакс=250 бар, низкотемпературное исполнение -60°С
AP1.5TT375C60G4V-0 - Пневмогидравлический аккумулятор поршневого типа, V=1.5л, Рмакс=375 бар, G1/2'', 5/8 UNF, уплотнения Teflon® - PTFE, низкотемпературное исполнение -60° / +120°C
AP20ST250B180G4M28/1.5-11-P2/30 - Пневмогидравлический аккумулятор поршневого типа, V=20л, Рмакс=250 бар, G1/2'', М28х1,5, низкотемпературный до -60°С + паспорт (Ростехнадзор) + сертификат GOST-R.
AP5K375C100G6V-0 - Пневмогидравлический аккумулятор поршневого типа, V=5л, Рмакс=375 бар, G1'', 5/8 UNF, NBR
AP6PK375C100G6V-1 - Пневмогидравлический аккумулятор поршневого типа, V=6л, Рмакс=375 бар, резьба G1'', 5/8 UNF, сертификат GOST-R, уплотнение поршня - гидрогенизованный нитрил
AP1TT375C60G4V-0 - Пневмогидравлический аккумулятор поршневого типа, V=1л, Рмакс=375 бар, G1/2'', 5/8 UNF, уплотнения Teflon® - PTFE, низкотемпературное исполнение -60° / +120°C
AP2PK375C100G4V-1 - Пневмогидравлический аккумулятор поршневого типа, V=2л, Рмакс=375 бар, G1/2'', 5/8 UNF, уплотнение поршня - HNBR, сертификат ГОСТ-Р
AP25PU250C180G8V-1 - Пневмогидравлический аккумулятор поршневого типа, V=25л, Рмакс=250 бар, G11/2'', 5/8 UNF(газ) + сертификат GOST-R.
Пример условного обозначения ремкомплектов к аккумуляторам AP*:
B2410-PK_SEAL KIT NBR+HNBR DIAM. 180 MM - Комплект уплотнений для поршневого аккумулятора диаметром 180 мм, для поршня с 3-мя уплотнениями
B2411-PK_SERIE GUARNIZ. IN NBR+HNBR DIAM. 250 MM - Комплект уплотнений для поршневого аккумулятора диаметром 250 мм
SK/AP180P220C350G9L6/7-1-P2_2412-K - Ремкомплект для аккумулятора AP180P220C350G9L6/7-1-P2
SK/AP20P250C180L9V-1-P2_2410-K - Ремкомплект для аккумулятора AP20P250C180L9V-1-P2
