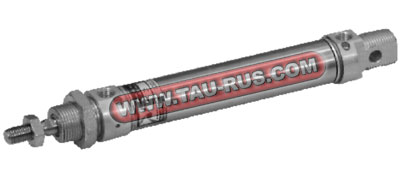

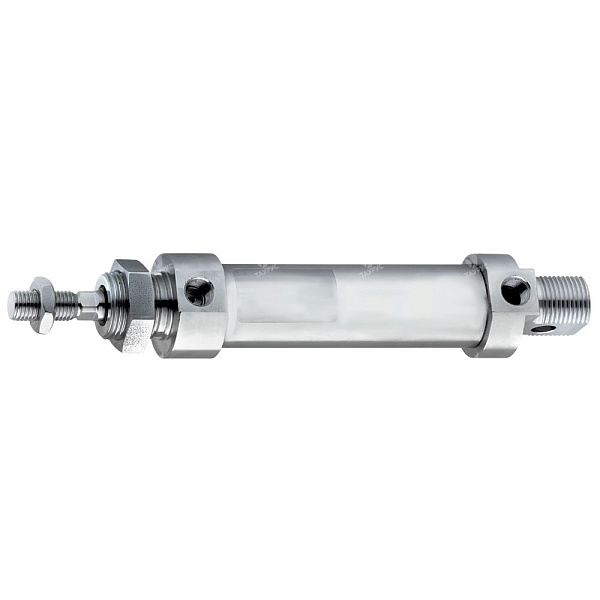

Преимущества минипневмоцилиндров 1280...A.M, 1280...M
Миницилиндры 1280...A.M, 1280...M являются дальнейшим развитием предыдущей серии. Предпосылкой для их создания было стремление улучшить технические характеристики при одновременном снижении стоимости. В качестве материалов для штока и гильзы выбрана нержавеющая сталь, что повышает коррозионную стойкость цилиндра. Миницилиндры 1280...A.M, 1280...M имеют неразборное соединение гильзы и крышек, которое выполнено методом завальцовки. Эта технология повышает точность сборки цилиндра, сокращает время его изготовления и, в конечном итоге, снижает стоимость. Таким образом, данная серия миницилиндров является наиболее экономичной.
Цилиндры с диаметром поршня от 8 мм до 25 мм изготавливаются в соответствии с требованиями стандарта ISO 6432, а цилиндры с диаметром 32 мм дополняют этот ряд, хотя и не предусмотрены стандартом. Особенностью данной серии является то, что на всех миницилиндрах в поршень установлен магнит. Таким образом, имеется возможность контроля положения поршня при помощи дополнительно устанавливаемых датчиков.
Условное обозначение и параметры минипневмоцилиндров 1280...A.M, 1280...M по стандарту ISO 6432
|
1 |
. |
2 |
. |
3 |
. |
4 |
. |
5 |
. |
6 |
|---|---|---|---|---|---|---|---|---|---|---|
|
1280 |
25 |
0250 |
А |
М |
Х |
| 1 | Исполнение |
1280 = базовое исполнение с магнитом в поршне 1291 = исполнение с передней пружиной (начиная с Ø12 мм; макс. ход 50 мм) |
| 2 | Диаметр поршня |
10 12 16 20 25 |
| 3 | Ход штока |
0015 0050 0075 0080 0100 0250 0300 |
| 4 |
Версия |
А = с демпфированием |
| 5 | М = с магнитом в поршне | |
| 6 | Исполнение корпуса | X = нержавеющая сталь |

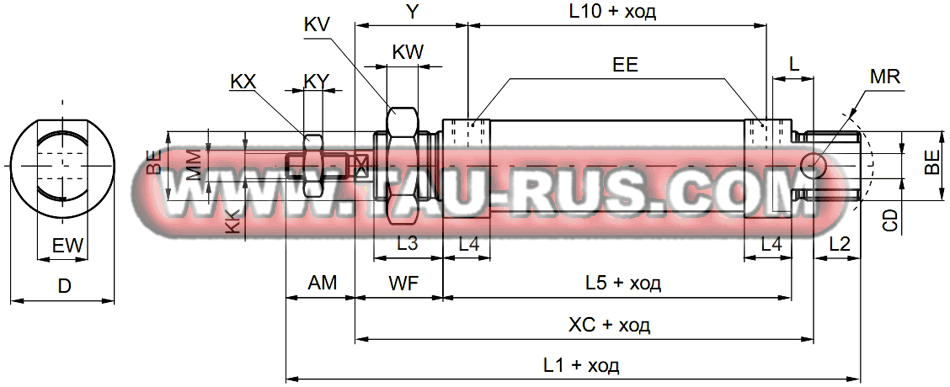

Габаритные и присоединительные размеры минипневмоцилиндров 1280...A.M, 1280...M по стандарту ISO 6432
Таблица размеров минипневмоцилиндров 1280...A.M, 1280...M по стандарту ISO 6432
|
Размеры |
Пневмоцилиндры 1280.08... (Ø8 мм) |
Пневмоцилиндры 1280.10... (Ø10 мм) |
Пневмоцилиндры 1280.12... (Ø12 мм) |
Пневмоцилиндры 1280.16... (Ø16 мм) |
Пневмоцилиндры 1280.20... (Ø20 мм) |
Пневмоцилиндры 1280.25... (Ø25 мм) |
Пневмоцилиндры 1280.32... (Ø32 мм) |
|
AM (-0,2) |
12 |
12 |
16 |
16 |
20 |
22 |
20 |
|
BE |
M12x1,25 |
M12x1,25 |
M16x1,5 |
M16x1,5 |
M22x1,5 |
M22x1,5 |
M30x1,5 |
|
CD (H9) |
4 |
4 |
6 |
6 |
8 |
8 |
12 |
|
D (h11) |
16 |
16 |
20 |
21 |
27 |
30 |
38 |
|
EE |
М5 |
М5 |
М5 |
М5 |
G 1/8" |
G 1/8" |
G 1/8" |
|
EW (d13) |
8 |
8 |
12 |
12 |
16 |
16 |
26 |
|
KK (6g) |
M4x0,7 |
M4x0,7 |
M6x1 |
M6x1 |
M8x1,25 |
M10x1,25 |
M10x1,25 |
|
KV |
17 |
17 |
22 |
22 |
30 |
30 |
42 |
|
KW |
5,5 |
5,5 |
6 |
6 |
7 |
7 |
8 |
|
KX |
7 |
7 |
10 |
10 |
13 |
17 |
17 |
|
KY |
3 |
3 |
4 |
4 |
5 |
6 |
6 |
|
L |
6 |
6 |
9 |
9 |
12 |
13 |
13 |
|
L1 (±1) |
86 |
86 |
105 |
111 |
130 |
140 |
139 |
|
L2 |
10 |
10 |
14 |
13 |
15 |
15 |
14 |
|
L3 |
12 |
12 |
17 |
17 |
18 |
22 |
22 |
|
L4 |
9 |
9 |
9 |
10,5 |
15,5 |
15,5 |
14,5 |
|
L5 (±1) |
46 |
46 |
50 |
56 |
56 |
68 |
69 |
|
L6 |
48 |
48 |
52 |
58 |
70,5 |
70,5 |
71,5 |
|
L7 |
2 |
2 |
2 |
2 |
2,5 |
2,5 |
2,5 |
|
L8 |
64 |
64 |
70 |
80 |
94,5 |
98,5 |
99,5 |
|
L9 (±1,2) |
78 |
78 |
94 |
100 |
116 |
125 |
125 |
|
L10 (±1) |
37 |
37 |
41 |
45 |
52,5 |
52,5 |
54,5 |
|
L11 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
|
MM (f7) |
4 |
4 |
6 |
6 |
8 |
10 |
12 |
|
MR |
12 |
12 |
16 |
6 |
18 |
18 |
22 |
|
WF (±1,2) |
16 |
16 |
22 |
22 |
24 |
28 |
28 |
|
XC (±1) |
64 |
64 |
75 |
82 |
95 |
104 |
105 |
|
Y (±1,2) |
20,5 |
20,5 |
26,5 |
27,5 |
32 |
36 |
45 |
Перечень поставляемых минипневмоцилиндров 1280.10...M и 1280.12...M и принадлежностей
|
280.10.0015.M - ПНЕВМОЦИЛИНДР, D=10 мм |
1280.12.0015.M - ПНЕВМОЦИЛИНДР, D=12х15 мм |
|
1280.10.0025.M - ПНЕВМОЦИЛИНДР, D=10 мм |
1280.12.0025.M - ПНЕВМОЦИЛИНДР, D=12х25 мм |
|
1280.10.0050.M - ПНЕВМОЦИЛИНДР, D=10 мм |
1280.12.0050.M - ПНЕВМОЦИЛИНДР, D=12х50 мм |
|
1280.10.0075.M - ПНЕВМОЦИЛИНДР, D=10 мм |
1280.12.0075.M - ПНЕВМОЦИЛИНДР, D=12 х75 мм |
|
1280.10.0080.M - ПНЕВМОЦИЛИНДР, D=10 мм |
1280.12.0080.M - ПНЕВМОЦИЛИНДР, D=12 х80 мм |
|
1280.10.0100.M - ПНЕВМОЦИЛИНДР, D=10 мм |
1280.12.0100.M - ПНЕВМОЦИЛИНДР, D=12 х100 мм |
|
1280.10.FS - ХОМУТ для ДАТЧИКА 1580 |
1280.12.0150.M - ПНЕВМОЦИЛИНДР, D=12 х150 мм |
|
1280.08.FS - ХОМУТ для ДАТЧИКА 1580 |
1280.12.0200.M - ПНЕВМОЦИЛИНДР, D=12 х200 мм |
|
|
1280.12.0250.M - ПНЕВМОЦИЛИНДР, D=12 х250 мм |
|
|
1280.12.FS - ХОМУТ для ДАТЧИКА 1580 |
Перечень поставляемых минипневмоцилиндров 1280.16...A.M и 1280.20...A.M и принадлежностей
|
1280.16.0015.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0015.M - ПНЕВМОЦИЛИНДР D=20х15 мм, магнит |
|
1280.16.0025.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0025.M - ПНЕВМОЦИЛИНДР D=20х25 мм, магнит |
|
1280.16.0050.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0025.A.M - ПНЕВМОЦИЛИНДР D20х25 мм, магнит, с демпфированием |
|
1280.16.0050.A.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0050.A.M - МИНИПНЕВМОЦИЛИНДР ISO, D=20 ход 50 мм, демпфер, магнит |
|
1280.16.0075.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0050.M - ПНЕВМОЦИЛИНДР D=20х50 мм, магнит |
|
1280.16.0080.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0075.A.M - ПНЕВМОЦИЛИНДР 20x75 мм с демпфированием |
|
1280.16.0100.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0075.M - ПНЕВМОЦИЛИНДР D=20х75 мм |
|
1280.16.0100.A.M - ПНЕВМОЦИЛИНДР, D=16 мм, демпфирование |
1280.20.0080.M - ПНЕВМОЦИЛИНДР D=20х80 мм |
|
1280.16.0125.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0100.M - ПНЕВМОЦИЛИНДР D=20х100 мм |
|
1280.16.0150.A.M - ПНЕВМОЦИЛИНДР, D=16 мм, демпфирование |
1280.20.0100.A.M - МИНИПНЕВМОЦИЛИНДР ISO, D=20 ход 100 мм, демпфер, магнит |
|
1280.16.0150.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0125.M - ПНЕВМОЦИЛИНДР D=20х125 мм, магнит |
|
1280.16.0160.A.M - ПНЕВМОЦИЛИНДР, D=16 мм, демпфирование |
1280.20.0150.M - ПНЕВМОЦИЛИНДР, D=20х150 мм |
|
1280.16.0160.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0150.A.M - ПНЕВМОЦИЛИНДР, D=20х150 мм |
|
1280.16.0200.A.M - ПНЕВМОЦИЛИНДР, D=16 мм, демпфирование |
1280.20.0160.M - МИНИЦИЛИНДР ISO, D=20 ход 160 мм, магнит |
|
1280.16.0200.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0200.M - ПНЕВМОЦИЛИНДР D=20х200 мм |
|
1280.16.0250.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0200.A.M - МИНИПНЕВМОЦИЛИНДР ISO, D=20 ход 200 мм, демпфер, магнит |
|
1280.16.0300.M - ПНЕВМОЦИЛИНДР, D=16 мм |
1280.20.0250.M - ПНЕВМОЦИЛИНДР D= 20 х 250 мм , магнит |
|
1280.16.F - ХОМУТ для ДАТЧИКА 1500 |
1280.20.0250.A.M - ПНЕВМОЦИЛИНДР D=20 х 250 мм, демпфер, магнит |
|
1280.16.FS - ХОМУТ ДЛЯ ДАТЧИКА 1580 |
1280.20.0300.M - ПНЕВМОЦИЛИНДР D=20х300 мм |
|
|
1280.20.0300.A.M - ПНЕВМОЦИЛИНДР D=20х300 мм с демпфированием |
|
|
1280.20.0350.M - ПНЕВМОЦИЛИНДР D=20х350 мм |
|
|
1280.20.0400.M - ПНЕВМОЦИЛИНДР D=20х400 мм |
|
|
1280.20.0400.A.M - ПНЕВМОЦИЛИНДР D=20х400 мм с демпфированием |
|
|
1280.20.F - ХОМУТ для ДАТЧИКА 1500 |
|
|
1280.20.FS - ХОМУТ ДЛЯ ДАТЧИКА 1580 |
Перечень поставляемых минипневмоцилиндров 1280.25...A.M и 1280.32...A.M и принадлежностей
|
1280.25.0015.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0015.M - ПНЕВМОЦИЛИНДР, D=32х15 мм |
|
1280.25.0025.A.M - ПНЕВМОЦИЛИНДР, D25х25 мм, магн. демпф. |
1280.32.0025.M - ПНЕВМОЦИЛИНДР, D=32х25 мм |
|
1280.25.0025.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0025.A.M - ПНЕВМОЦИЛИНДР, D=32х25 мм, демпфер |
|
1280.25.0040.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0030.M.X - ПНЕВМОЦИЛИНДР из нержавеющей стали |
|
1280.25.0040.A.M - ПНЕВМОЦИЛИНДР, D=25 мм c демпфированием |
1280.32.0050.M - ПНЕВМОЦИЛИНДР, D=32х50 мм |
|
1280.25.0050.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0050.A.M- ПНЕВМОЦИЛИНДР, D=32х50 мм |
|
1280.25.0050.A.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0075.M - ПНЕВМОЦИЛИНДР, D=32х75 мм |
|
1280.25.0075.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0075.A.M - ПНЕВМОЦИЛИНДР, D=32х75 мм |
|
1280.25.0075.A.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0080.M - ПНЕВМОЦИЛИНДР, D=32х80 мм |
|
1280.25.0075.M.X - ПНЕВМОЦИЛИНДР из нержавеющей стали |
1280.32.0100.M - ПНЕВМОЦИЛИНДР, D=32х100 мм |
|
1280.25.0080.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0100.A.M - ПНЕВМОЦИЛИНДР, D=32 мм, ход =100 мм |
|
1280.25.0080.A.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0125.M - ПНЕВМОЦИЛИНДР, D=32 мм |
|
1280.25.0100.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0125.A.M - ПНЕВМОЦИЛИНДР, D=32х125 мм, демпфер |
|
1280.25.0100.A.M - МИНИПНЕВМОЦИЛИНДР ISO, D=25 ход 100 мм, демпфер, магнит |
1280.32.0150.M - ПНЕВМОЦИЛИНДР, D=32х150 мм |
|
1280.25.0125.A.M - ПНЕВМОЦИЛИНДР, D=25 мм, ход =125 мм |
1280.32.0150.A.M - ПНЕВМОЦИЛИНДР, D=32х150 мм |
|
1280.25.0150.A.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0160.M - ПНЕВМОЦИЛИНДР, D=32х160 мм |
|
1280.25.0160.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0200.M - ПНЕВМОЦИЛИНДР, D=32х200 мм, магнит |
|
1280.25.0200.A.M - ПНЕВМОЦИЛИНДР, D=25 мм |
1280.32.0200.A.M - ПНЕВМОЦИЛИНДР, D=32х200 мм |
|
1280.25.0250.A.M - ПНЕВМОЦИЛИНДР, D=25 мм, ход =250 мм |
1280.32.0250.M - ПНЕВМОЦИЛИНДР, D=32х250 мм |
|
1280.25.0300.A.M - ПНЕВМОЦИЛИНДР, D=25 мм, ход =300 мм |
1280.32.0300.M - ПНЕВМОЦИЛИНДР, D=32х300 мм |
|
1280.25.0350.A.M - ПНЕВМОЦИЛИНДР, D=25 мм с демпфированием |
1280.32.F - ХОМУТ для ДАТЧИКА 1500 |
|
1280.25.0400.A.M - ПНЕВМОЦИЛИНДР, D=25 мм с демпфированием |
1280.32.FS - ХОМУТ для ДАТЧИКА 1580 |
|
1280.25.F - ХОМУТ для ДАТЧИКА 1500 |
1280.32.FX - ХОМУТ для ДАТЧИКА 1500 |
|
1280.25.FS - ХОМУТ для ДАТЧИКА 1580 |
|
