Описание пластинчатых насосов БГ12-4*
Насосы пластинчатые нерегулируемые с постоянным направлением потока рабочей жидкости типа БГ12-4 применяются для подачи масла под давлением в гидросистемы станков и другого оборудования машиностроительной отрасли. Насосы серии БГ12-4 применяются в качестве смазочных в гидросистемах прессов совместно с радиально-поршневыми насосами типа НР50. Рабочей жидкостью для данных насосов являются минеральные масла кинематической вязкостью 17–213 сСт при температуре +10…+50 °С. Класс чистоты рабочей жидкости не грубее 12 по ГОСТ 17216-71. Тонкость фильтрации 25 мкм. Номинальная частота вращения вала 1500 об/мин. Рекомендуемые марки масел (а также минеральные масла, имеющие такие же свойства и кинематическую вязкость):
ВНИИ НП-403 по ГОСТ 16728-78; ИГП по ТУ 38.101413-78.

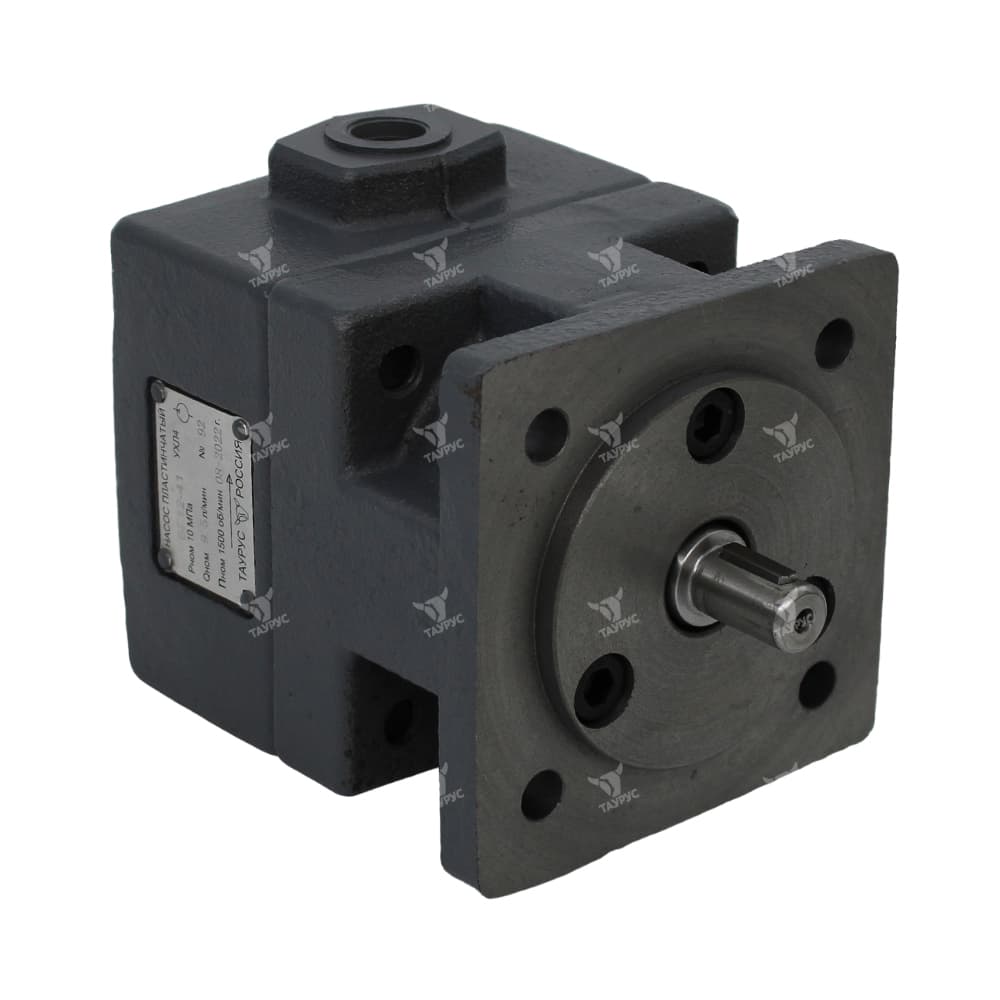

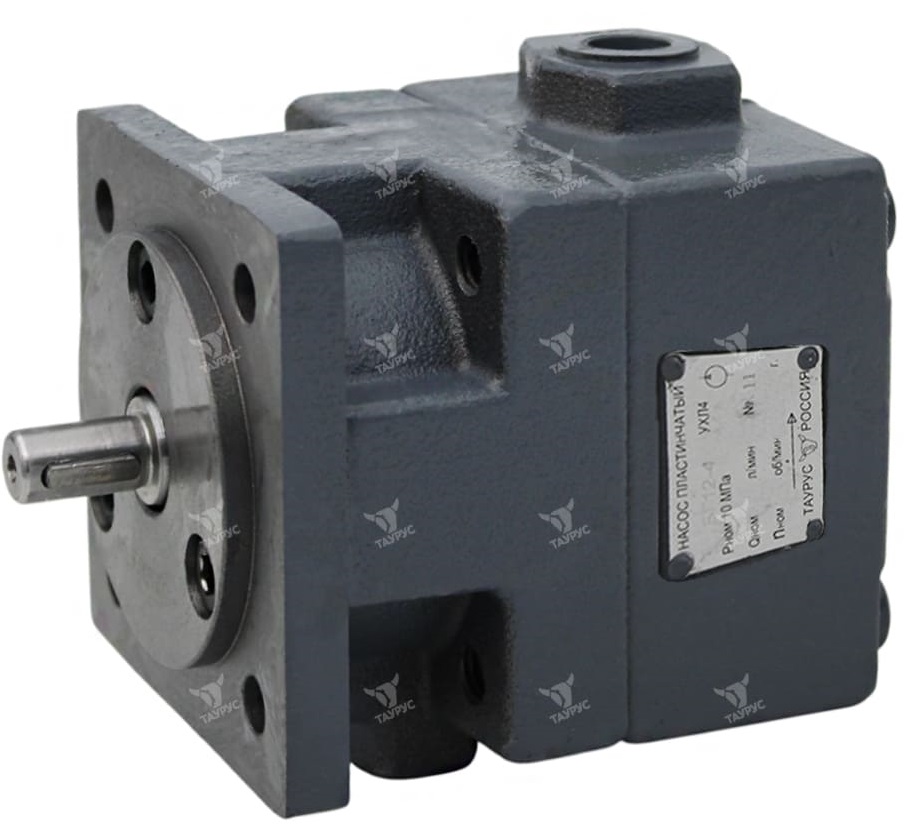

Насосы пластинчатые однопоточные БГ12-4* выпускаются с правым направлением вращения вала (со стороны привода по часовой стрелке). По желанию Заказчика насосы серии БГ12-4 могут быть изготовлены с левым направлением вращения вала (направление вращения указывается на корпусе насоса). Смотреть паспорт насоса пластинчатого типа БГ12-4.

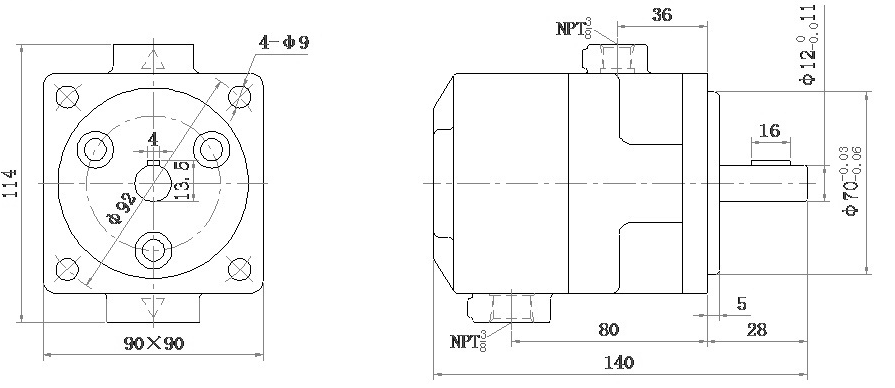

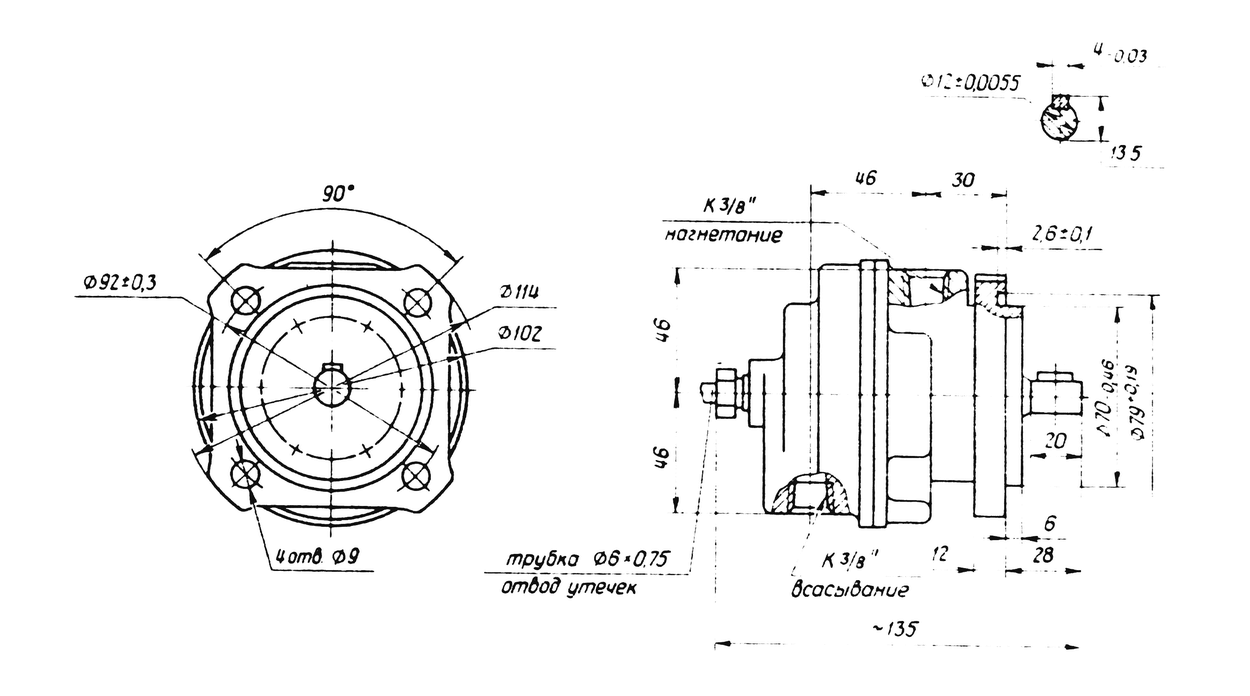

В разделе представлены два исполнения с одинаковыми рабочими параметрами: насосы производства Елецкого завода «Гидропривод» (в маркировке указан номер ТУ2.053.1342-78) с круглым фланцем и присоединением K 3/8" и насосы без номера ТУ в маркировке с квадратным фланцем 90×90 мм и присоединением NPT 3/8". Посадочные размеры по валу, центрирующему пояску и крепежным отверстиям у обоих исполнений одинаковые.
Основные параметры насосов серии БГ12-4
| Наименование | Параметры | |||
|---|---|---|---|---|
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | |
| Насос БГ12-41Б | 3,3 | 3,6 | 1500 | 10 |
| Насос БГ12-41А | 6,0 | 3,6 | 1500 | 10 |
| Насос БГ12-41 | 10,5 | 3,6 | 1500 | 10 |
| Насос БГ12-42 | 17,0 | 3,6 | 1500 | 10 |
Параметры замены насосов Г12-4* (старая серия) на БГ12-4*
| Наименование | Параметры | |||
|---|---|---|---|---|
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | |
|
Насос БГ12-41Б (новое исполнение) Насос Г12-41Б (старое исполнение) |
3,3 3,0 |
3,6 |
1500 1440 |
10 6,3 |
|
Насос БГ12-41А (новое исполнение) Насос Г12-41А (старое исполнение) |
6,0 5,0 |
3,6 |
1500 1440 |
10 6,3 |
|
Насос БГ12-41 (новое исполнение) Насос Г12-41 (старое исполнение) |
10,5 8,0 |
3,6 |
1500 1440 |
10 6,3 |
|
Насос БГ12-41 (новое исполнение) Насос Г12-42А (старое исполнение) |
10,5 12,0 |
3,6 |
1500 1440 |
10 6,3 |
Структура условного обозначения
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| БГ12-4 | 1 | Л | УХЛ4 |
| 1 | Обозначение типа насоса | БГ12-4 |
| 2 | Подача (рабочий объем) |
1Б - 3,3 л/мин (3,2 см³) 1А - 6,0 л/мин (5,0 см³) 1 - 10,5 л/мин (8,0 см³) 2 - 17,0 л/мин (12,5 см³) |
| 3 | Направление вращения вала |
без обозначения - правое Л - левое |
| 4 | Климатическое исполнение и категория размещения | УХЛ4 |
Пример расшифровки: БГ12-41Л УХЛ4 — насос пластинчатый однопоточный, подача 10,5 л/мин, левое направление вращения вала, климатическое исполнение УХЛ, категория размещения 4. В полном обозначении насосов Елецкого завода «Гидропривод» указывается номер технических условий, например: БГ12-41Л ТУ2.053.1342-78.

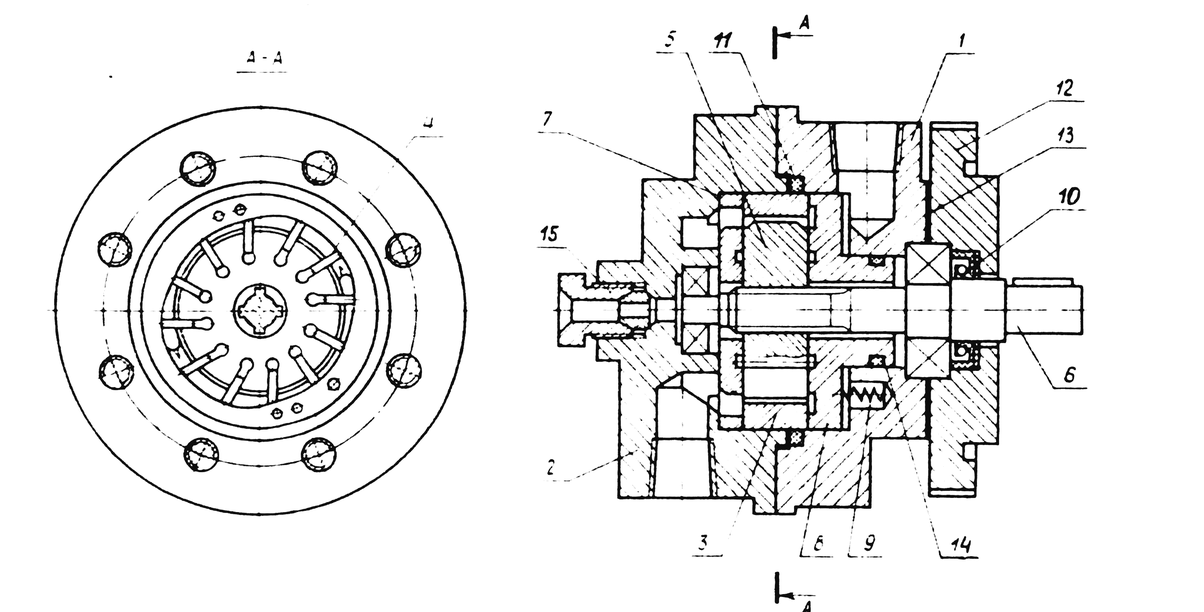

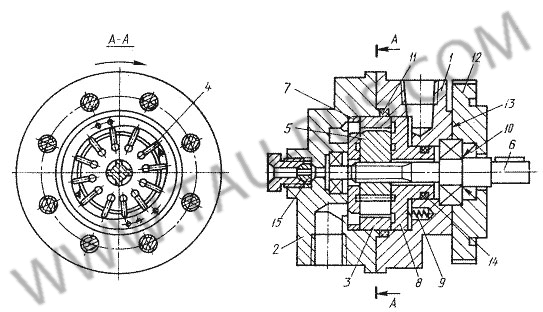

Чертежи и принципы работы насоса серии БГ12-4
Положение деталей в конструкции насоса серии БГ12-4 соответствует "правому" вращению вала. При вращении вала с ротором пластины под действием центробежной силы и давления рабочей жидкости перемещаются в пазах ротора и прижимаются к внутренней поверхности статора. При увеличении объема камеры между двумя пластинами происходит всасывание через окна на дисках и полости крышки. При уменьшении объема рабочая жидкость вытесняется через окна диска с шейкой и полость корпуса. При работе насоса пластинчатого серии БГ12-4 статор и диски прижимаются к крышке пружинами и давлением рабочей жидкости.
Насос пластинчатый однопоточный устанавливается в любом положении. Соединение вала насоса пластинчатого с приводным валом электродвигателя происходит через упругую муфту. Радиальное смещение осей валов - не более 0,1 мм, угловое смещение - не более 1°. Направление вращения вала насоса должно соответствовать стрелке на корпусе.
Для защиты насоса серии БГ12-4 и гидросистемы станка от перегрузок требуется отрегулировать предохранительный клапан на давление не более 10 МПа, а расход клапана - не менее подачи насоса. Трубопроводы насоса не должны иметь резких перегибов, должны быть тщательно очищены от грязи и пыли, иметь надежное уплотнение в местах присоединения к насосу. Размеры трубопроводов и фильтров всасывающих необходимо выбирать из условий, что скорость масла не превышает 1,5 м/с, а абсолютное давление на входе должно быть 0,08–0,12 МПа. Трубопроводы сливной и всасывающий не должны доходить до дна маслобака на два-три диаметра трубы. Концы труб должны быть срезаны под углом 45° и расположены на расстоянии не менее 250 мм друг от друга. Количество масла в маслобаке должно быть не менее двухминутной подачи насоса. Необходимо следить, чтобы бак был закрыт и в него не могли попасть грязь и посторонние предметы. Внутри маслобака всасывающая линия насоса пластинчатого серии БГ12-4 должна быть отделена от сливной перегородкой высотой 2/3 от нормального уровня масла. На всасывающей линии допускается устанавливать фильтр с индикатором загрязненности, но при условии, что значение абсолютного давления на входе в пластинчатый насос не менее 0,08 МПа.
Разборка насоса пластинчатого серии БГ12-4 производится в такой последовательности: отворачиваются винты, соединяющие крышку с корпусом, снимается крышка; снимается при помощи съемника подшипник; вынимается уплотнительное кольцо, плоский диск, ротор вместе с пластинами и статор, а при необходимости — штифт и диск с шейкой; отворачиваются винты, соединяющие фланец пластинчатого насоса с корпусом, снимается фланец; вынимается вал с подшипником из корпуса.
Сборка насоса серии БГ12-4 производится в обратной последовательности. Необходимо обратить внимание на следующие моменты: направление наклона пазов ротора должно соответствовать направлению вращения вала; рабочая радиусная кромка пластин должна быть обращена к профилю статора; всасывающие и нагнетающие окна в дисках расположены относительно друг друга под углом 90°; всасывающее окно плоского диска должно совпадать со всасывающим отверстием в крышке.
Насос пластинчатый однопоточный не подлежит разборке с целью изменения направления вращения вала. Надежная работа насоса серии БГ12-4 может быть обеспечена только при использовании незагрязнённого минерального масла. Замену масла следует производить при его загрязнении механическими примесями или при изменении вязкости.
