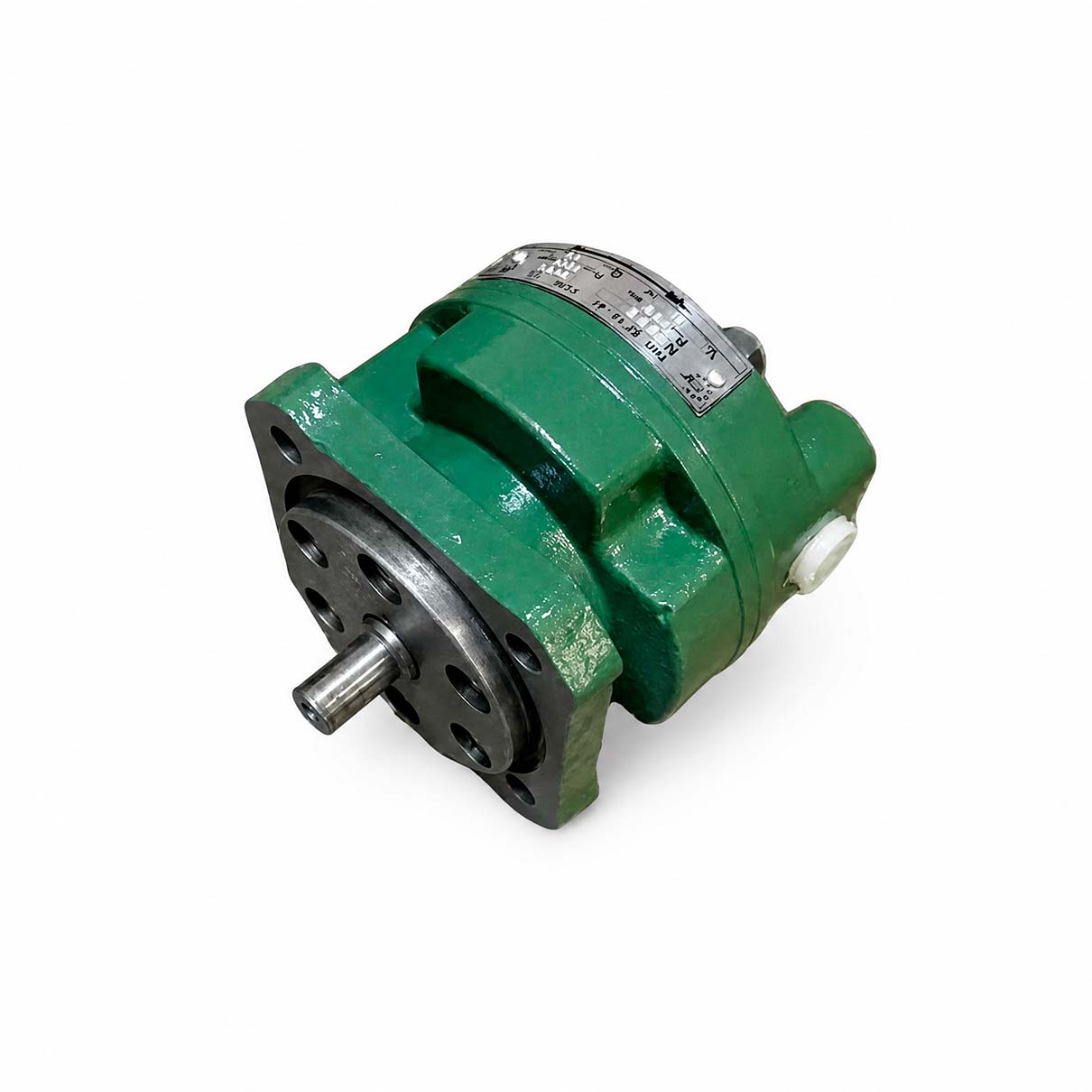

БГ12-41 - Насос пластинчатый
БГ12-41 - Насос пластинчатый P=10МПа, Q=10,4л/мин
Описание БГ12-41
Насос пластинчатый БГ12-41 — нерегулируемый однопоточный насос с постоянным направлением потока, аналог насосов БГ12-4. Насос рассчитан на номинальное давление 10 МПа и номинальную частоту вращения 1500 об/мин, подача в зависимости от типоразмера — от 3,3 до 17,0 л/мин.
Насос этого исполнения имеет корпус с квадратным фланцем 90×90 мм (4 отверстия Ø9 мм на Ø92 мм), центрирующий поясок Ø70 мм и вал Ø12 мм со шпонкой. Напорный и всасывающий каналы — резьба NPT 3/8" на приливах корпуса. Посадочные размеры по фланцу, пояску и валу такие же, как у насосов БГ12-4 Елецкого завода, поэтому насос подходит для замены без переделки посадочного места.
Применение: подача минерального масла под давлением в гидросистемы металлорежущих станков, прессов и другого оборудования; смазочные системы, гидроприводы зажима и вспомогательных перемещений.
Структура условного обозначения
| 1 | 2 | 3 |
|---|---|---|
| БГ12-4 | 1Б, 1А, 1, 2 | Л |
| 1 | Обозначение типа насоса | БГ12-4 - насос пластинчатый однопоточный |
| 2 | Подача (рабочий объем) |
1Б - 3,3 л/мин (3,2 см³) 1А - 6,0 л/мин (5,0 см³) 1 - 10,5 л/мин (8,0 см³) 2 - 17,0 л/мин (12,5 см³) |
| 3 | Направление вращения вала |
без обозначения - правое (по часовой стрелке со стороны привода) Л - левое |
Пример расшифровки: БГ12-41А-Л — насос пластинчатый однопоточный, подача 6,0 л/мин, левое направление вращения вала.
Технические характеристики БГ12-41
| Параметр | изм. | БГ12-41Б | БГ12-41А | БГ12-41 | БГ12-42 |
|---|---|---|---|---|---|
| Номинальное давление на выходе | МПа | 10 | |||
| Рабочий объем | см³ | 3,2 | 5,0 | 8,0 | 12,5 |
| Номинальная подача | л/мин | 3,3 | 6,0 | 10,5 | 17,0 |
| Номинальная частота вращения | об/мин | 1500 | |||
| Мощность | кВт | 1,34 | 1,86 | 2,58 | 3,84 |
| Рабочая жидкость | - | минеральные масла (ВНИИ НП-403 по ГОСТ 16728-78, ИГП по ТУ 38.101413-78 и аналоги) | |||
| Кинематическая вязкость рабочей жидкости | мм²/с | 17…213 | |||
| Температура рабочей жидкости | °C | +10…+50 | |||
| Класс чистоты рабочей жидкости по ГОСТ 17216-71, не грубее | - | 12 | |||
| Тонкость фильтрации | мкм | 25 | |||
Габаритные и присоединительные размеры БГ12-41
| Канал | Присоединение |
|---|---|
| Нагнетание (выход) | NPT 3/8" |
| Всасывание (вход) | NPT 3/8" |
| Элемент | Размер |
|---|---|
| Фланец крепления | квадратный 90×90 мм, 4 отв. Ø9 мм на Ø92 мм |
| Центрирующий поясок | Ø70 мм |
| Вал | Ø12 мм, шпонка 4 мм, размер по шпонке 13,5 мм, вылет 28 мм |
| Длина насоса | 140 мм |
