ВЕ43 - Гидрораспределители с электромагнитным управлением DIN 24340-A4 (Ду=4 мм)

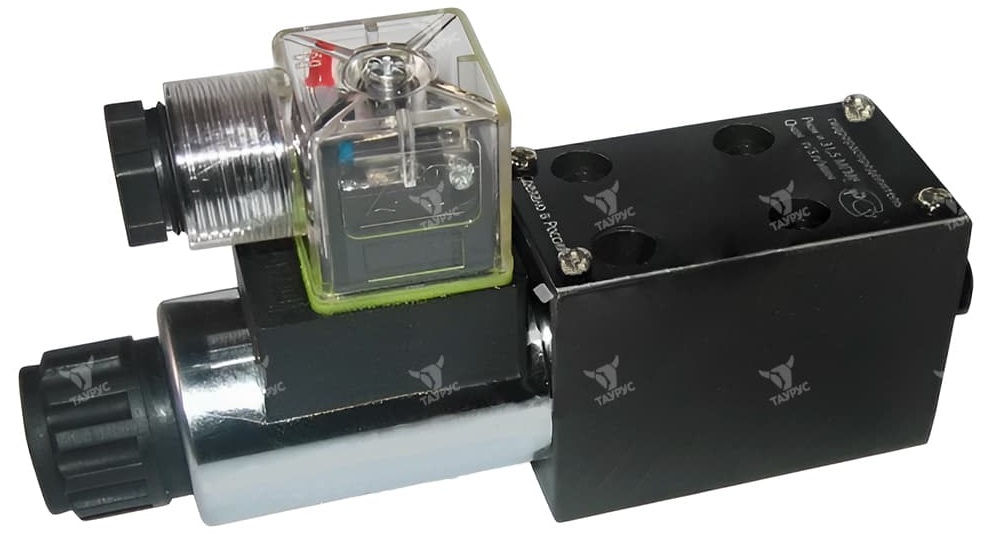

Описание гидрораспределителей ВЕ43

Гидрораспределители ВЕ43 являются золотниковыми гидрораспределителями с электромагнитным управлением, Ду = 4 мм. Гидравлические распределители ВЕ43 применяются для управления пуском, остановом и направлением объемного потока.

Структура условного обозначения ВЕ43

1	2	3	.	4	.	5
В	Е	43		574А		Г24

1	Тип устройства	В = золотниковый гидрораспределитель
2	Вид управления	Е = электромагнитное
3	Условный проход	43 = 4 мм
4	Схема распределения рабочей жидкости	573,573Е, 574А, 754, 14, 24,34, 44 (подробная таблица со схематическим обозначением см. ниже)
5	Напряжение	Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г220 = 220В

Технические характеристики ВЕ43

Параметр	ВЕ43 с двухсторонним управлением	ВЕ43 с односторонним управлением
Условный проход, мм	4
Давление нагнетания в линиях A, B, P, Мпа	25
Давление в линии T, Мпа	10
Расход, л/мин:	14
Рабочая жидкость	Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524;
	Биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568;
	HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости, ºС	-30 ... +80
Температура окружающей среды, ºС	до +50
Диапазон вязкостей жидкости, сСт	25 ... 2320
Допустимая степень загрязнения жидкости	класс 20/18/15 по ISO 4406:1999
Вес, кг	1,6	1,1

Схемы распределения потоков рабочей жидкости ВЕ43

573
573Е
574А
754
14
24
34
44

Устройство и принцип работы ВЕ43

Основные части гидрораспределителя ВЕ43: корпус, электромагниты (один или два), золотник, а также возвратная пружина.

В отключенном состоянии золотник удерживается возвратной пружиной в исходном положении. Золотник приводится в действие работающим в масле электромагнитом. Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

Усилие от магнита передается на золотник и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

После отключения магнита, золотник перемещается при помощи возвратной пружины в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование, при помощи которого можно перемещать золотник без возбуждения электромагнита.

Габаритные и присоединительные размеры ВЕ43
