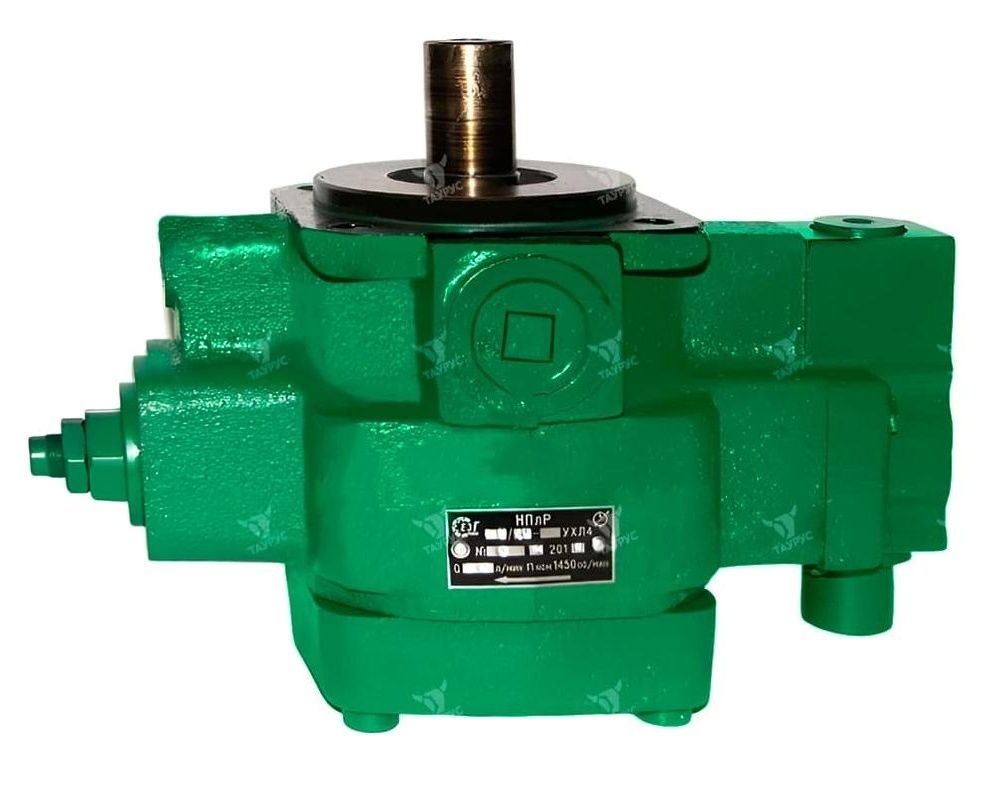

Описание насосов пластинчатых НПлР
Пластинчатые насосы НПлР регулируемые предназначены для нагнетания рабочей гидравлической жидкости в узлах и механизмах машин, в которых требуется регулируемая по величине подача. Основная область применения — гидросистемы станков и других машин, работающие на минеральных маслах.
Насосы НПлР обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки регулятора. Настройка регулятора давления механическая (по заказу — дистанционная, исполнение Д). Предусмотрено механическое изменение рабочего объёма для уменьшения величины номинальной подачи. Насосы выпускаются с рабочим объёмом 20, 50, 80 и 125 см³ в исполнениях по давлению 6,3 МПа и 16 МПа. Номинальная частота вращения 1450 об/мин, направление вращения правое (указано стрелкой на фирменной табличке).
Особенности насосов регулируемых НПлР:
- привод насоса — через упругую муфту;
- допуск соосности осей — не более 0,1 мм;
- радиальные и осевые нагрузки на вал насоса со стороны привода недопустимы;
- направление вращения — правое (указано стрелкой на фирменной табличке);
- скорость масла во всасывающей линии — не более 0,5 м/с;
- тонкость фильтрации масла — не грубее 25 мкм;
- с целью повышения ресурса предпочтительны фильтры с тонкостью фильтрации 10 мкм;
- пуск насоса рекомендуется при минимальной нагрузке;
- монтажное положение — любое.
Для защиты от перегрузки в напорной линии должен устанавливаться предохранительный клапан; при этом необходимо следить, чтобы давление настройки клапана было выше давления настройки регулятора насоса на 0,7…1 МПа во избежание больших потерь мощности. Перед первым пуском в насос необходимо залить масло (пуск сухого насоса без масла категорически запрещается), а также ослабить настройку предохранительного клапана (р < 0,5 МПа).
Структура условного обозначения НПлР
| 1 | 2 | 3 | / | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| НПл | Р | 20 | 16 |
|
УХЛ4 |
| 1 | Тип устройства | НПл = пластинчатый насос |
| 2 | Тип насоса | Р = регулируемый |
| 3 | Рабочий объём |
20 = 20 см³ 50 = 50 см³ 80 = 80 см³ 125 = 125 см³ |
| 4 | Максимальное давление регулирования |
6,3 = 6,3 МПа 12,5 = 12,5 МПа 16 = 16 МПа |
| 5 | Исполнение регулятора по управлению давлением |
без обозначения = механическое Д = дистанционное (только для исполнения 16 МПа) |
| 6 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ4 = для районов с умеренным и холодным климатом О4 = для районов с тропическим климатом |
Технические характеристики НПлР
| Параметр | изм. | НПлР 20/16 | НПлР 20/6,3 | НПлР 50/16 | НПлР 50/6,3 | НПлР 80/16 | НПлР 80/6,3 | НПлР 125/16 | НПлР 125/6,3 |
|---|---|---|---|---|---|---|---|---|---|
| Номинальный рабочий объём | см³ | 20 | 20 | 50 | 50 | 80 | 80 | 125 | 125 |
| Диапазон регулирования рабочего объёма | см³ | 7…20 | 7…20 | 15…50 | 15…50 | 27…80 | 27…80 | 41…125 | 41…125 |
| Номинальное давление на выходе | МПа | 16 | 6,3 | 16 | 6,3 | 16 | 6,3 | 16 | 6,3 |
| Диапазон регулирования давления | МПа | 6,3…16 | 2…6,3 | 6,3…16 | 2…6,3 | 6,3…16 | 2…6,3 | 6,3…16 | 2,5…6,3 |
| Давление в линии управления (исполнение Д) | МПа | 14 | – | 12 | – | 12 | – | 12 | – |
| Номинальная подача | л/мин | 24 | 26,5 | 63,5 | 68,5 | 97 | 107 | 152 | 172,5 |
| Частота вращения: номинальная / максимальная / минимальная | об/мин | 1450 / 2000 / 750 | 1450 / 2000 / 750 | 1450 / 1800 / 1000 | 1450 / 1800 / 1000 | 1450 / 1800 / 1000 | 1450 / 1800 / 1000 | 1450 / 1800 / 1000 | 1450 / 1800 / 1000 |
| Номинальная мощность | кВт | 8,5 | 3,8 | 22,5 | 8,8 | 32 | 14,5 | 52 | 22,5 |
| Мощность при номинальном давлении и нулевой подаче | кВт | 2,0 | 0,8 | 3,5 | 1,4 | 7,0 | 2,6 | 10,0 | 4,5 |
| Время изменения давления при скачкообразном изменении подачи от нуля до номинальной и наоборот, не более | с | 0,3 | 0,5 | 0,3 | 0,5 | 0,3 | 0,5 | 0,3 | 0,5 |
| Превышение давления настройки при мгновенном возрастании давления, не более | % | 50 | 150 | 50 | 150 | 50 | 150 | 50 | 150 |
| Масса, не более | кг | 23,5 | 23,5 | 42,8 | 42,8 | 56 | 56 | 98 | 98 |
| Параметр | изм. | Значение |
|---|---|---|
| Рабочая жидкость | минеральные масла (ВНИИ НП-403 ГОСТ 16728-78, ИГП-38 ТУ38.101413-78 и аналоги) | |
| Кинематическая вязкость рабочей жидкости | мм²/с | 25…160 |
| Температура рабочей жидкости | °C | -10…+70 |
| Класс чистоты рабочей жидкости по ГОСТ 17216-2001, не грубее | 12 | |
| Номинальная тонкость фильтрации, не более | мкм | 25 (рекомендуется 10) |
| Давление на входе: максимальное / минимальное | МПа (кгс/см²) | 0,15 / -0,12 |
| Допускаемая частота изменения подачи от минимальной до номинальной | мин⁻¹ | 60 |
| Точность поддержания заданного давления Δp, не более | МПа | 0,5 |
| Максимальное давление дренажа | МПа | 0,05 |
| Направление вращения вала | правое | |
| Привод | от электродвигателя через упругую муфту, радиальные и осевые нагрузки на вал недопустимы | |
| Допуск соосности валов насоса и двигателя, не более | мм | 0,1 |
| Монтажное положение | любое | |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4, О4 |
Параметры указаны при работе на минеральном масле с кинематической вязкостью 35…40 мм²/с, температуре +46…+50 °C и номинальной частоте вращения 1450 об/мин. Допускается уменьшение номинальной подачи до 3 % при соответствующем отклонении рабочего объёма. При вязкости масла менее 35 мм²/с подача уменьшается. При частоте вращения, отличной от номинальной, подачу пересчитывают пропорционально частоте: Qном = Qизм · nном / nизм.
Сдвоенные насосы НПлР
| Модель насоса | Номинальный рабочий объём, см³ | Номинальная подача, л/мин | Номинальное давление на выходе, МПа | Масса насоса, кг |
|---|---|---|---|---|
| НПлР 20/16 + НПлР 20/16 | 20 + 20 | 24,0 + 24,0 | 16 | 57 |
| НПлР 50/16 + НПлР 20/16 | 50 + 20 | 63,5 + 24,0 | 16 | 76,3 |
| НПлР 50/16 + НПлР 50/16 | 50 + 50 | 63,5 + 63,5 | 16 | 95,6 |
| НПлР 80/16 + НПлР 20/16 | 80 + 20 | 97,0 + 24,0 | 16 | 89,5 |
| НПлР 80/16 + НПлР 50/16 | 80 + 50 | 97,0 + 63,5 | 16 | 108,8 |
| НПлР 80/16 + НПлР 80/16 | 80 + 80 | 97,0 + 97,0 | 16 | 122 |
| НПлР 125/16 + НПлР 20/16 | 125 + 20 | 152,0 + 24,0 | 16 | 131,5 |
| НПлР 125/16 + НПлР 50/16 | 125 + 50 | 152,0 + 63,5 | 16 | 150,8 |
| НПлР 125/16 + НПлР 80/16 | 125 + 80 | 152,0 + 97,0 | 16 | 164 |
Остальные параметры сдвоенных насосов — как у одинарных насосов НПлР соответствующих типоразмеров.

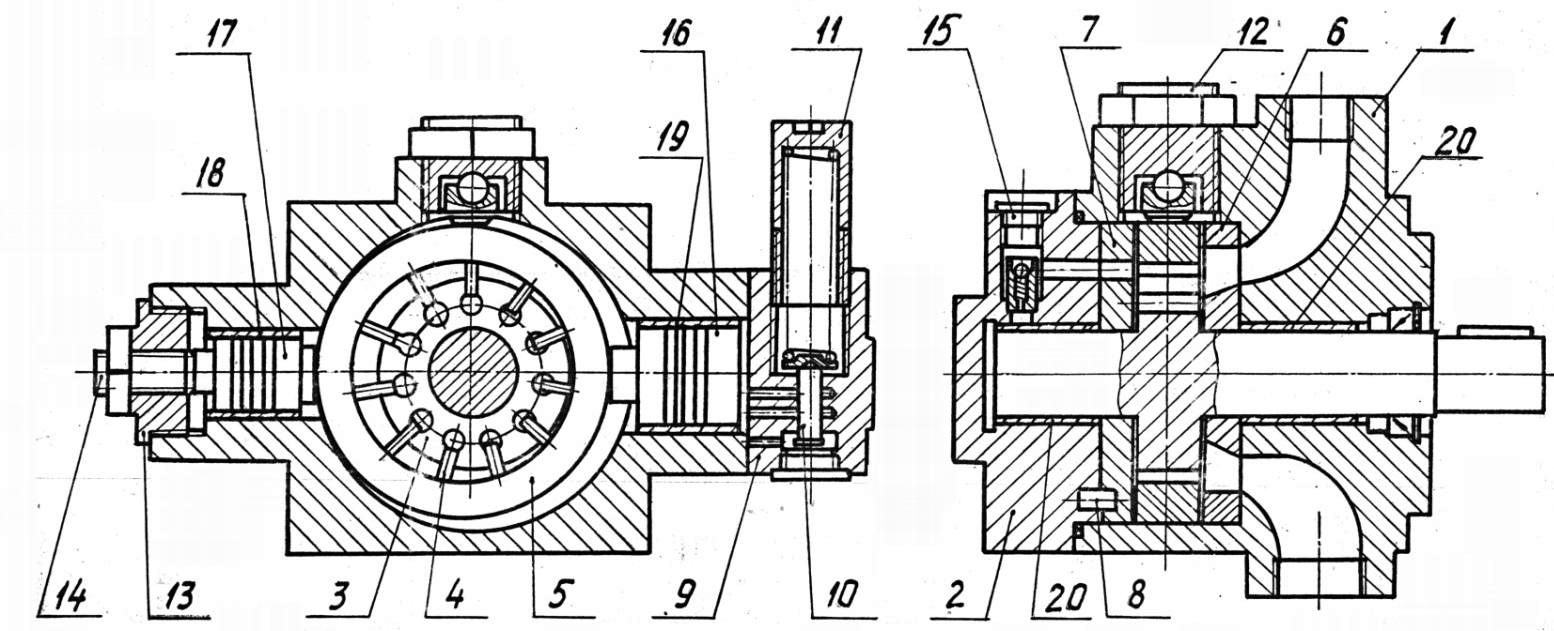

Устройство и принцип работы НПлР
В корпусе 1 насоса вращается ротор 3 с пластинами 4, которые под действием центробежной силы прижимаются к внутренней поверхности статора 5. При увеличении объёма камеры между соседними пластинами и статором камера заполняется рабочей жидкостью через окна в распределительном диске 6 и всасывающее отверстие корпуса. При уменьшении объёма камеры жидкость вытесняется через окна в диске в напорное отверстие.
Подача насоса определяется эксцентриситетом статора относительно ротора. Положение статора задают поршни 16 и 17. Когда давление в системе превышает давление настройки, золотник 10 регулятора давления 9 смещается, давление под поршнем 16 уменьшается, и поршень 17 перемещает статор в положение с наименьшим эксцентриситетом — насос перестаёт подавать жидкость в систему, поддерживая заданное давление. Когда давление падает, статор возвращается и подача восстанавливается.

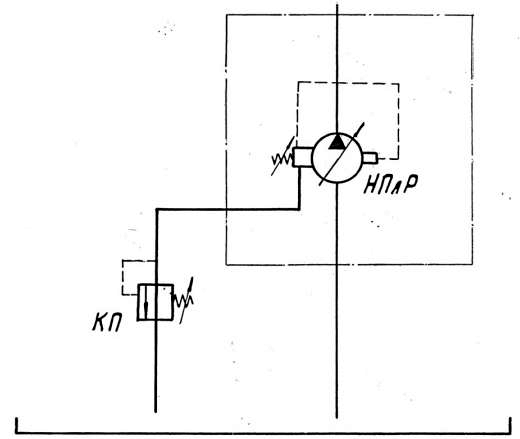

Рабочее давление настраивают винтом 11 регулятора давления: вращение по часовой стрелке увеличивает давление. Рабочий объём (номинальную подачу) настраивают винтом 14 регулятора объёма: вращение по часовой стрелке уменьшает рабочий объём. У насосов с дистанционным управлением (исполнение Д) давление настраивают управляющим давлением в корпусе регулятора, которое создаёт нагрузочное устройство — предохранительный клапан КП, подключённый к отверстию G1/4.

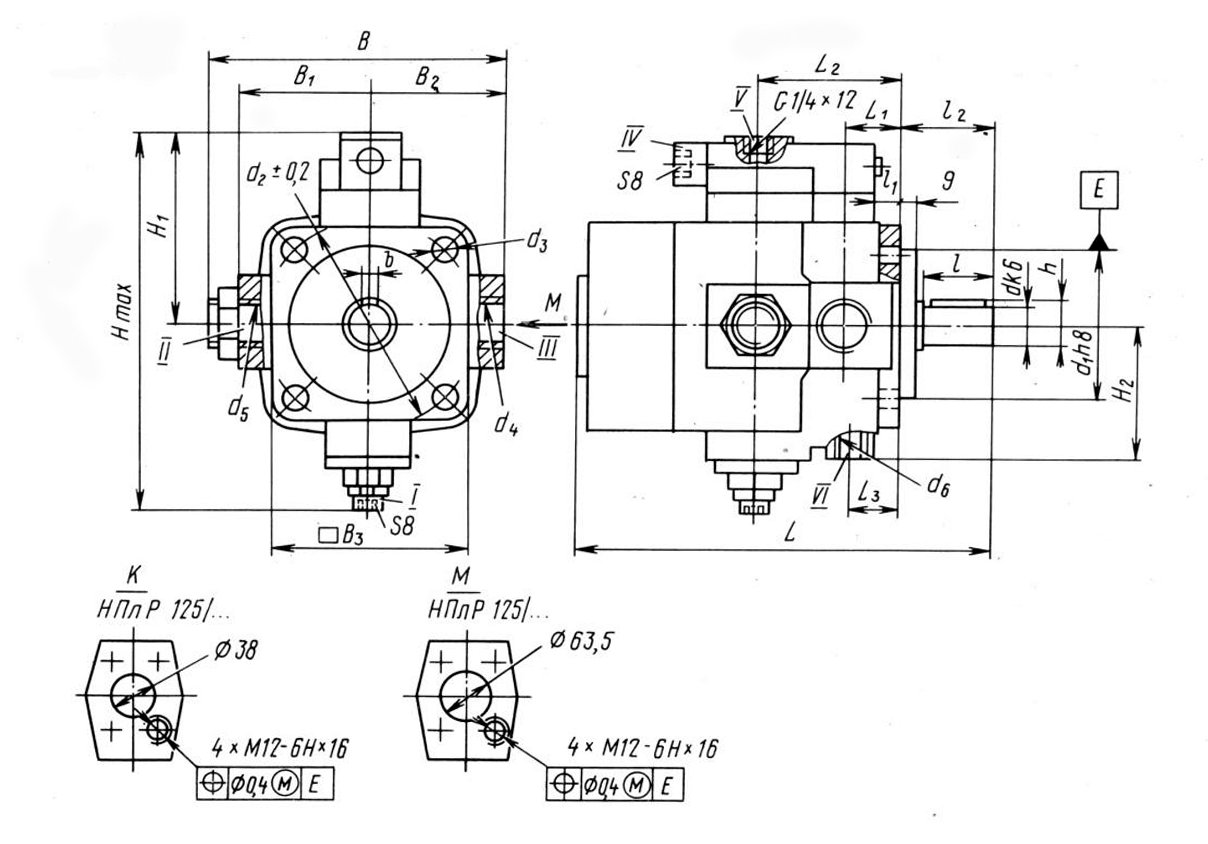

Габаритные и присоединительные размеры НПлР
Габаритные размеры, мм
|
|
НПлР 20 |
НПлР 50 |
НПлР 80 |
НПлР 125 |
|---|---|---|---|---|
|
B |
182 |
221 |
237 |
290 |
|
B1 |
99 |
115 |
123 |
130 |
|
B2 |
79 |
92 |
104 |
118 |
|
B3 |
120 |
150 |
180 |
230 |
|
Hmax |
300 |
335 |
359 |
465 |
|
H1 |
151 |
172 |
184 |
252 |
|
H2 |
100 |
77 |
108 |
156 |
|
L |
215 |
283 |
289 |
376 |
|
L1 |
28 |
36 |
42,5 |
57 |
|
L2 |
70 |
96 |
114 |
144 |
|
L3 |
17 |
17,5 |
33 |
39 |
|
d (k6) |
28 |
38 |
38 |
50 |
|
b (h9) |
8 |
10 |
10 |
14 |
|
h |
31 |
41 |
41 |
53,5 |
|
l |
42 |
58 |
58 |
82 |
|
l1 |
11 |
12,5 |
16 |
25 |
|
l2 |
52 |
68 |
68 |
92,5 |
|
d1 (h8) |
100 |
125 |
160 |
200 |
|
d3 |
12 |
14 |
18 |
22 |
|
d4 |
G1 |
G1 1/2 |
G1 1/2 |
фланец, вид М: Ø63,5, 4 × M12-6H × 16 |
|
d5 |
G1/2 |
G1 |
G1 1/4 |
фланец, вид К: Ø38, 4 × M12-6H × 16 |
|
d6 |
G3/8 |
G3/8 |
G1/2 |
G1 |
Насосы с дистанционным управлением давлением (исполнение Д) имеют дополнительное отверстие G1/4 глубиной 12 мм для подвода управляющего давления. Это отверстие нельзя заглушать. Регулировочные винты регулятора давления и регулятора рабочего объёма — под ключ S8.
При монтаже насосов НПлР 50/16 и НПлР 80/16 используются рым-болты М8, насоса НПлР 125/16 — рым-болты М10, которые вворачиваются в соответствующие отверстия корпуса. В комплект поставки рым-болты не входят.
