Описание комплектов трубки СОЖ 1/2"

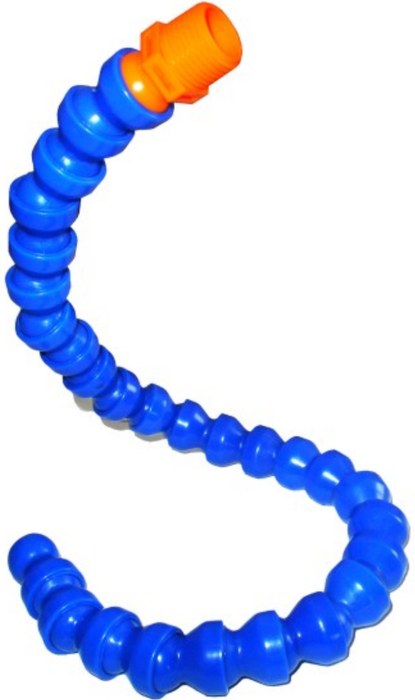

Комплект трубки СОЖ 1/2" — собранная наборная полишарнирная трубка с внутренним диаметром 12 мм, готовая к установке на станок. В комплект входят элемент для подключения к станку (резьбовой соединитель или вентиль), шарнирные сегменты и наконечник (сопло).
Цифры в скобках в названии, например (28+1+1), означают состав комплекта: 28 шарнирных сегментов, 1 соединитель и 1 наконечник.
Как подобрать комплект трубки СОЖ 1/2"
Комплект подбирается по четырём параметрам. Все они есть в фильтре слева.
| № | Параметр | Что выбрать |
|---|---|---|
| 1 | Тип комплекта | Линейно-сборный — одна трубка от точки подключения до зоны резания. Кольцевой — круговая система охлаждения, которая охватывает инструмент и подаёт СОЖ с нескольких сторон. |
| 2 | Тип соединителя | Чем трубка подключается к станку: резьбовой соединитель или вентиль с краном для регулировки потока. Резьба (G1/2 или G3/8) указана в названии комплекта. |
| 3 | Длина трубки | Длина гибкой шарнирной части, мм. Выберите расстояние от точки подключения до зоны резания с небольшим запасом на изгиб. |
| 4 | Тип сопла | Форма и размер струи на выходе: круглая, плоская, несколько струй или широкий раструб. |
Типы соединителей
| Вид | Тип соединителя | Описание |
|---|---|---|
|

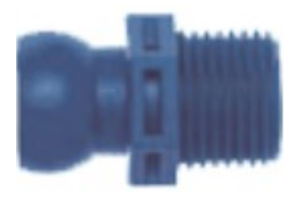

Соединитель резьбовой BSPT | Резьбовой штуцер с конической резьбой BSPT. Вкручивается в отверстие подачи СОЖ на станке. Размер резьбы (G1/2 или G3/8) указан в названии комплекта. |
|

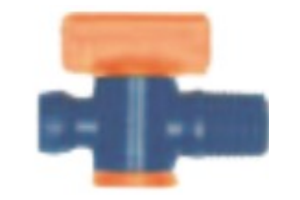

Вентиль резьбовой (наруж. резьба) BSPT | Соединитель со встроенным краном и наружной резьбой. Вкручивается в станок и позволяет регулировать или перекрывать подачу СОЖ прямо на трубке. |
|

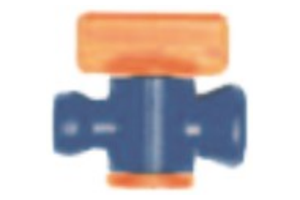

Вентиль встраиваемый | Кран, который встраивается в трубку между резьбовым соединителем и шарнирными сегментами. Позволяет регулировать или перекрывать поток. |
Длина трубки
Длина комплекта — это длина гибкой шарнирной части трубки без соединителя и наконечника. Трубка собирается из целых сегментов, поэтому длина указана приблизительно: ~150, ~300, ~450, ~600, ~750, ~900 и ~1050 мм.
Если нужна другая длина, соберём комплект под заказ. Вы также можете удлинить готовую трубку сегментами трубки СОЖ 1/2".
Типы сопел (наконечников)
| Вид | Тип сопла | Форма струи |
|---|---|---|
|

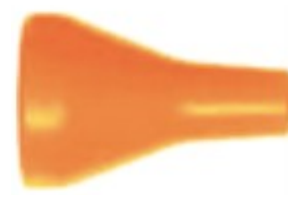

Наконечник с отверстием 6 мм | Круглая сосредоточенная струя |
|

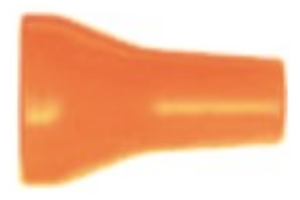

Наконечник с отверстием 9 мм | Круглая струя, больше расход, чем у 6 мм |
|

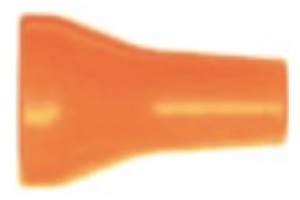

Наконечник с отверстием 12 мм | Круглая струя на полный диаметр трубки, максимальный расход |
|

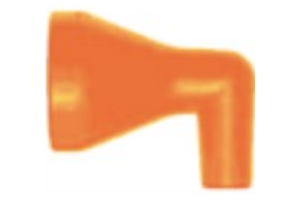

Угловой наконечник с отверстием 6 мм | Круглая струя, направленная под углом к оси трубки: удобно подвести сбоку |
|

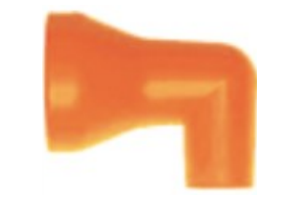

Угловой наконечник с отверстием 9 мм | То же, с отверстием 9 мм |
|

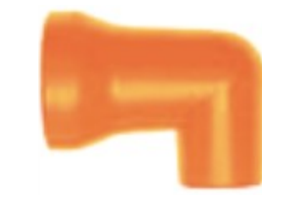

Угловой наконечник с отверстием 12 мм | То же, с отверстием 12 мм |
|

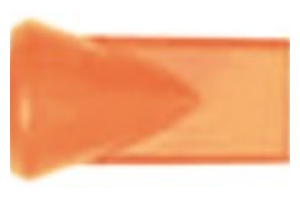

Плоский наконечник с отверстием 2х18 мм | Плоская струя шириной около 18 мм |
|

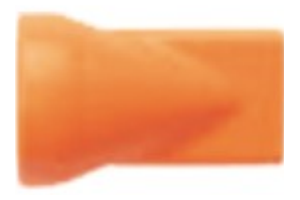

Плоский наконечник с отверстием 3,2х18 мм | Плоская струя шириной около 18 мм, толще, чем у 2х18 |
|

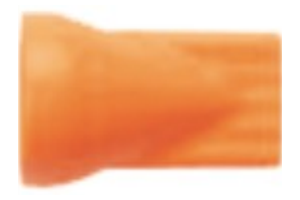

Плоский наконечник с 5 соплами 3,2 мм | Пять отдельных струй в ряд |
|

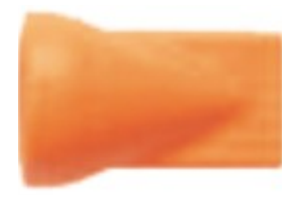

Плоский наконечник с 7 соплами 2 мм | Семь тонких струй в ряд |
|

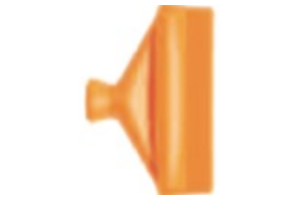

Плоский наконечник с 20 соплами 1,8 мм | Двадцать тонких струй: равномерное орошение по ширине |
|

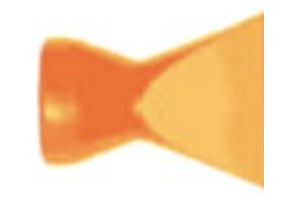

Наконечник с плоским раструбом 32 мм | Широкий плоский поток шириной 32 мм |
|

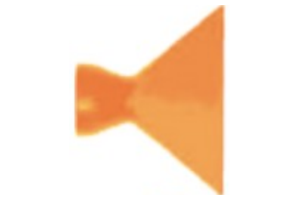

Наконечник с плоским раструбом 62 мм | Широкий плоский поток шириной 62 мм |
|

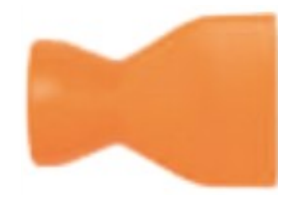

Наконечник с раструбом 32 мм | Расширенный поток с выходом 32 мм |
Наконечник можно заменить: он снимается и надевается на сегмент как обычный шарнирный элемент. Отдельные наконечники есть в разделе Сегменты, переходники, наконечники трубки СОЖ 1/2".
Технические характеристики комплектов трубки СОЖ 1/2"
| Параметр | изм. | Значение |
|---|---|---|
| Условный размер (типоразмер) | дюйм | 1/2" |
| Внутренний диаметр трубки | мм | 12 |
| Наружный диаметр трубки | мм | 25 |
| Максимальное рабочее давление | бар | 2,5 |
| Максимальная производительность | л/мин | 25 |
| Максимальная рабочая температура | °C | +65 |
| Рабочая среда | — | СОЖ, воздух |
| Материал | — | пластик |
Нет нужного комплекта?
Соберём комплект любой длины с нужным соединителем и наконечником. Укажите в заявке длину шарнирной части, тип и резьбу соединителя и тип сопла. Все элементы — в документе каталог элементов наборной полишарнирной трубки СОЖ (PDF).
