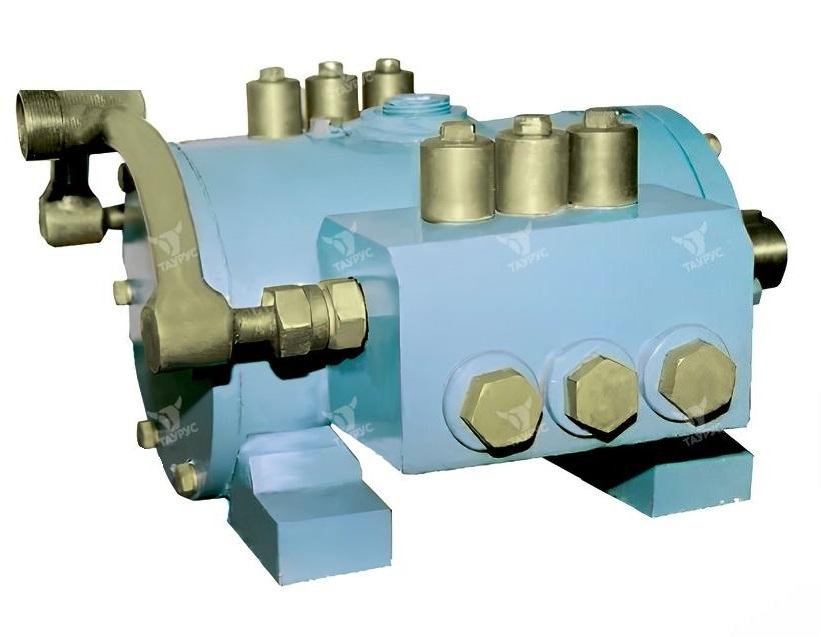

Н40*У - Насосы радиально-поршневые эксцентриковые нереверсивные

Описание насосов Н40*У

Насосы Н400У, Н401У, Н403У (Н400, Н401, Н403) радиально-поршневые с эксцентриковым валом нереверсивные, предназначены для общемашиностроительного применения в гидроприводах, где требуются давление до 20 МПа (Н400У) или до 32 МПа (Н401У, Н403У) и однонаправленный нерегулируемый по величине поток рабочей жидкости.

Радиально-поршневые насосы серии Н400 нереверсивные применяются в областях промышленности, связанных с высоким давлением: в прессовом оборудовании, в установках для обработки полимерных материалов, зажимных устройствах станков и во многих других областях машиностроения. Номинальное давление насосов Н401У и Н403У — 32 МПа (320 бар), кратковременно допускается перегрузочное давление до 40 МПа (400 бар). Радиально-поршневые насосы с эксцентриковым приводом вала рассчитаны на работу при высоких давлениях.

Насосы Н400, Н401, Н403 (Н400У, Н401У, Н403У) работают на чистом минеральном масле с кинематической вязкостью 17…213 сСт при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +50 °С.

Насосы серии Н400 работают на масле, очищенном не грубее 14 класса по ГОСТ 17216-71; для этого рекомендуется применять фильтры с номинальной тонкостью фильтрации не более 40 мкм по ГОСТ 14066-68. Рекомендуемая рабочая жидкость — минеральное масло Т_п-22 ГОСТ 9972-74. Предпочтительные марки масел: ИГП-30, ИГП-49 ТУ 38.101413-97; ВНИИ НП-403 ГОСТ 16728-78, индустриальные И-20А…И-40А по ГОСТ 20799-88.

Примечание: в зависимости от завода-изготовителя насосы Н400 (Н401, Н403) могут иметь маркировку Н400У (Н401У, Н403У) и Н400УР (Н401УР, Н403УР) (например, Н401У — нереверсивный, только правое вращение, Н403УР — реверсивный) или НП 12/32, 25/32 нереверсивные.

Структура условного обозначения Н40*У

Технические характеристики Н40*У

Примечания: насосы допускают кратковременное перегрузочное давление: для Н400У — до 28 МПа, для Н401У и Н403У — до 40 МПа; интервал между нагружениями перегрузочным давлением — не менее 30 с. Наружная утечка масла при максимальном давлении по стыкам разъёмов и соединений не допускается; допускается вынос масляной плёнки по поверхности вала с каплеобразованием не более трёх капель в час.

Устройство и принцип работы Н40*У

Описание работы производится на примере насоса Н400 (Н400У). Для других насосов этой серии приведены только отличительные особенности конструкции.

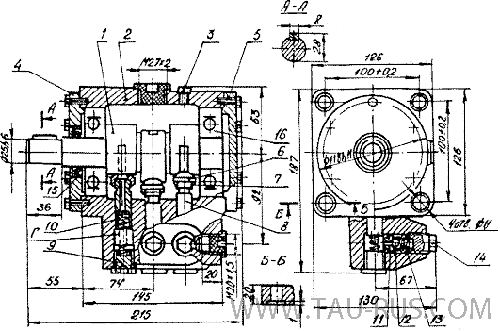

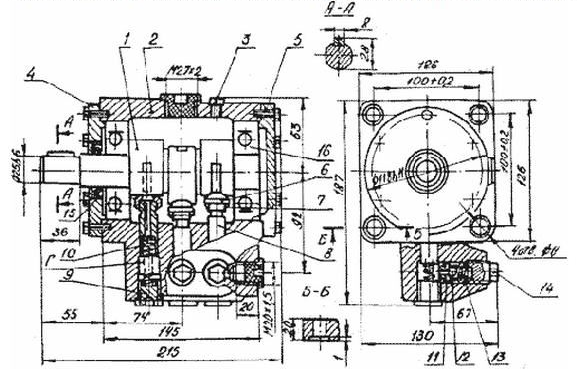

Корпус насоса 2 вместе с крышками 4 и 5 образует картер насоса, заполненный маслом из бака. Корпус имеет отверстия под болты для крепления насоса к кронштейну (для Н400Е (Н400У)) или плите (для Н401Е (Н401У), Н403Е (Н403У)). В расточках корпуса помещены подшипники 16, в которых вращается эксцентриковый вал 1 с тремя эксцентриками, смещёнными относительно друг друга на 120°.

Эксцентрики вступают во взаимодействие с поршнями 8, находящимися в расточках корпуса, через гидростатические подпятники 6. Расточки в корпусе закрыты пробками 9, которые служат также упорами для пружин 10 возврата поршней. Подпятник закрепляется на поршне с помощью незамкнутого сферического шарнира и прикрепляется к нему проволочной скобой 7. Заполнение рабочей камеры Г радиально-поршневого насоса происходит через осевые отверстия в поршне и подпятнике из полости картера, для этой цели на поверхности эксцентриков сделаны вырезы. Напротив каждого поршня, перпендикулярно ему, находится клапан нагнетательный, включающий в себя шарик 12, пружину 13 и седло 11, которое прижато к корпусу насоса упором 14.

Вытеснение рабочей жидкости (масла) из рабочей камеры происходит через клапан нагнетательный. Для подключения насоса к гидросистеме нагнетательный трубопровод должен крепиться к корпусу штуцером с уплотнением из полиэтилена низкого давления или красной меди. Уплотнение по валу 1 и крышке 4 осуществляется манжетой 15.

Для улучшения заполнения подвод жидкости к картерной полости осуществляется с подпором 0,05…0,1 кгс/см² (0,005…0,01 МПа). Масло из бака поступает в картер насоса, в котором вращается эксцентриковый вал. В зависимости от того, как расположены эксцентрики и поршни, осуществляется цикл всасывания или нагнетания.

Насосы Н400 (Н400У) и Н401 (Н401У) имеют один ряд поршней, расположенных в Н400 (Н400У) — вертикально, в Н401 (Н401У) — горизонтально. В насосах Н403 (Н403У) с двухрядным расположением поршни находятся в горизонтальной плоскости, и каждый эксцентрик приводного вала приводит в движение одну пару поршней, расположенных один напротив другого. Направление вращения вала — правое; оно указано на задней крышке насоса. Для устранения воздушных пробок в картерной полости в верхней части корпуса установлена пробка 3 для выпуска воздуха.

Насосы Н40*У должны устанавливаться в безопасных и удобных для обслуживания местах. Расположение насоса серии Н400 горизонтальное, всасывающим отверстием наверх. Насос Н400У крепится фланцем на корпусе к кронштейну, насосы Н401У и Н403У — на лапах, выполненных на корпусе. Кронштейн, к которому прикрепляется насос, должен быть жёстким и не допускать вибрации. Так как насос работает с подпором на всасывании, устанавливать его надо под масляным баком или на линии нагнетания вспомогательного насоса. Можно также устанавливать насос на дне маслобака. Во всех случаях высота подпора масла от оси приводного вала должна быть от 500 до 1000 мм масляного столба.

Привод насоса нереверсивного серии Н400 осуществлять при помощи упругой муфты, которая не создаёт на вал осевых и радиальных нагрузок. Смещение осей валов относительно друг друга — не более 0,1 мм, угол излома — не более 0,5°. Привод вала насоса через ремённые и зубчатые передачи не рекомендуется. Трубопроводы перед монтажом очистить от посторонних частиц. Гнутые и сварные трубопроводы необходимо нейтрализовать и промыть. Для предохранения насоса серии Н400 от давления, превышающего максимально допустимое значение, необходимо установить в линию нагнетания предохранительный клапан.

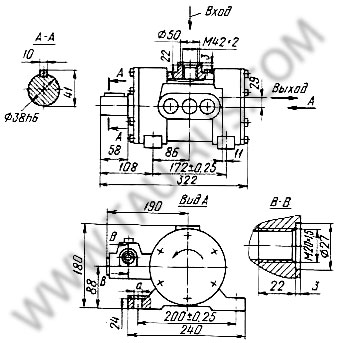

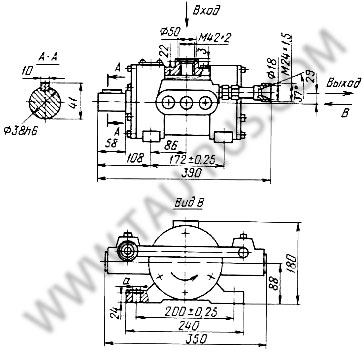

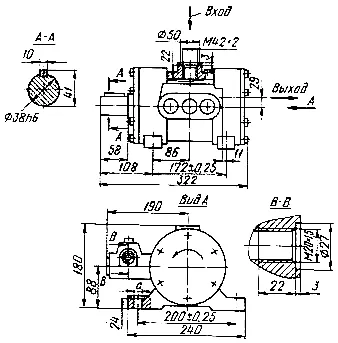

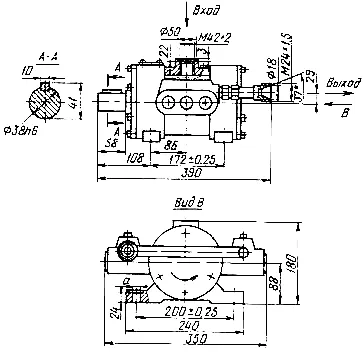

Габаритные и присоединительные размеры Н40*У

Габаритные и присоединительные размеры насоса Н400У приведены на чертеже в разделе «Устройство и принцип работы Н40*У».
