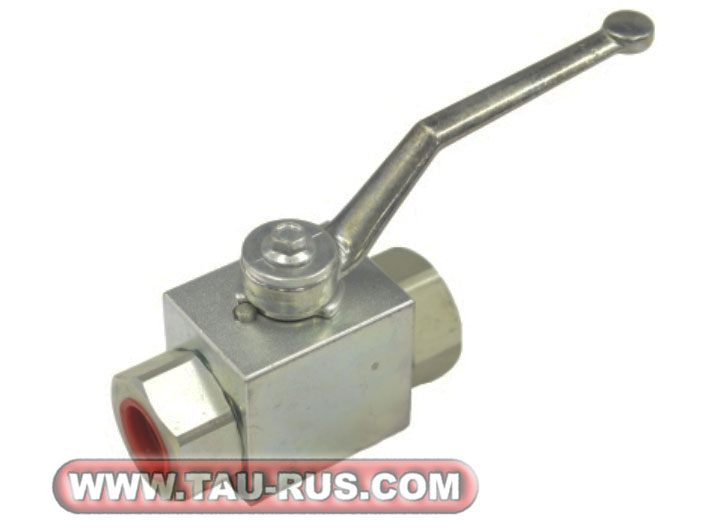

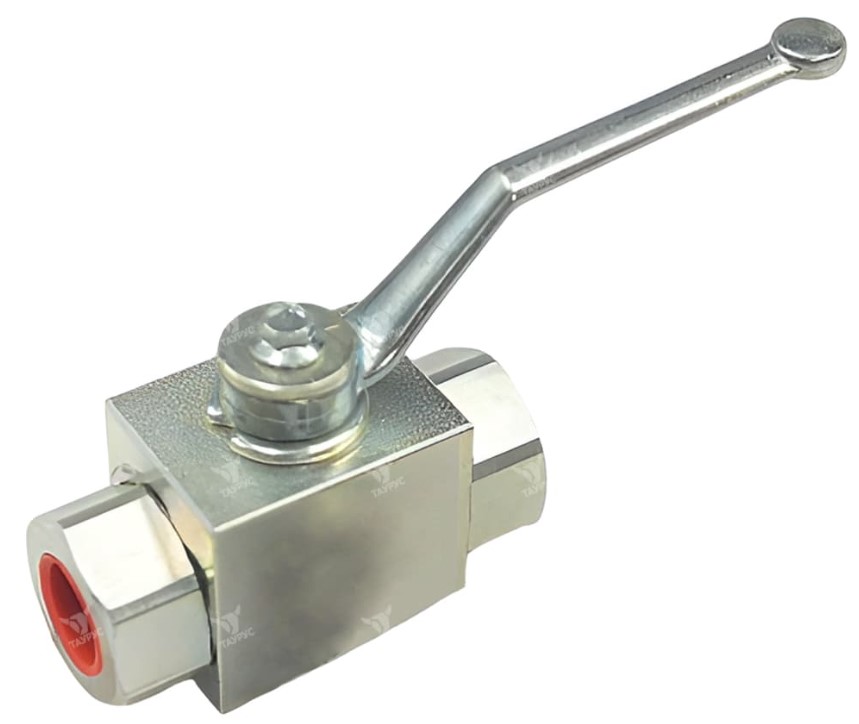

Описание кранов шаровых (гидрораспределителей) RSAP

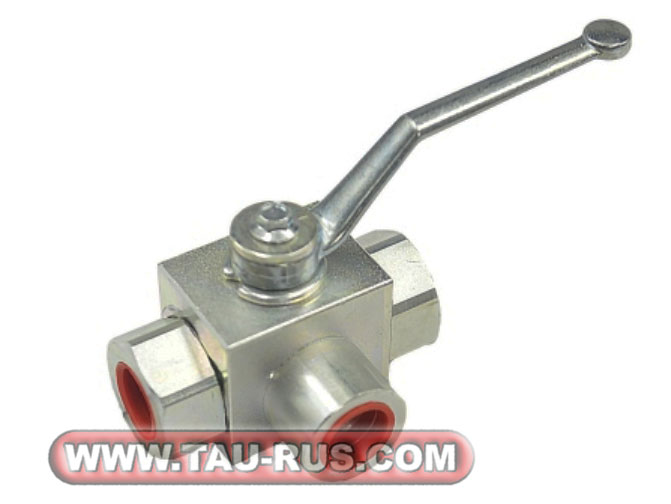

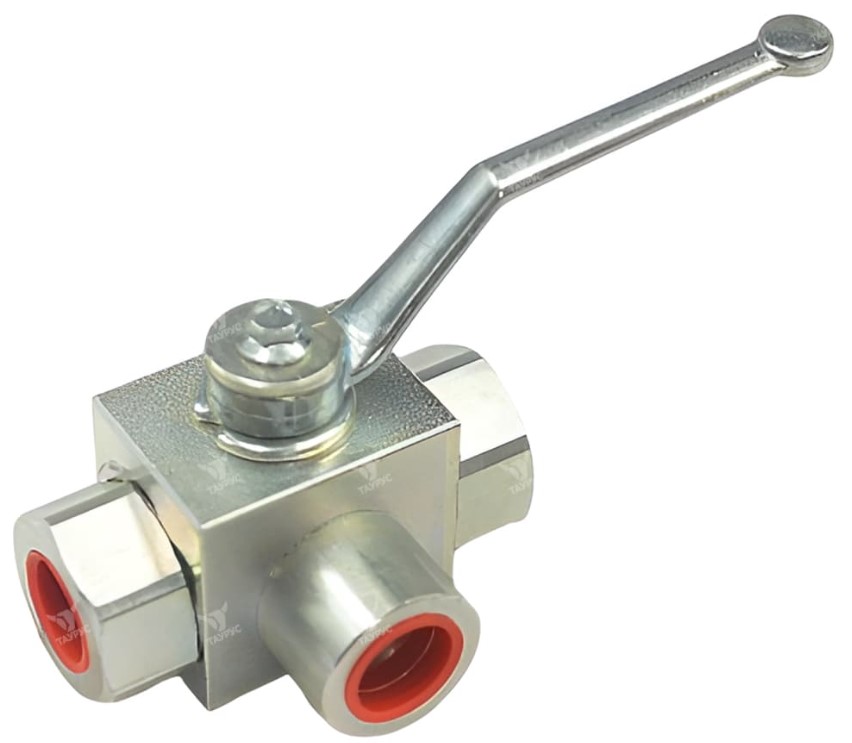

Трехлинейные шаровые краны (гидрораспределители) RSAP3V-05L(T), RSAP3V-04L(T), RSAP3V-03L(T), RSAP3V-02L(T), RSAP3V-01L(T) для высокого давления предназначен для трубного (резьбового) монтажа непосредственно в гидравлической линии. Стальной корпус имеет оцинкованное покрытие для защиты от коррозии, внутренний шаровой элемент выполнен из хромированной стали, рычаг управления – из алюминия.
Структура условного обозначения RSAP2V-*, RSAP3V-*
|
1 |
2 |
- |
3 |
4 |
5 |
|---|---|---|---|---|---|
|
RSAP |
3V |
03 |
L |
* |
| 1 | Кран шаровый гидравлический для высокого давления | RSAP |
| 2 | Количество линий |
3V = трёхлинейный 2V = двухлинейный |
| 3 | Типоразмер (см. таблицу ниже) | 03 |
| 4 | Гидросхема (для исполнения RSAP3V) |
L =  T =
|
| 5 | Необязательные опции | * |
Основные параметры кранов (гидрораспределителей) RSAP2V-*, RSAP3V-*
|
Код |
Размер |
Макс. расход, л/мин |
Давление, бар |
|---|---|---|---|
|
Кран шаровый RSAP2V-01 высокого давления |
BSPP 1/4 |
25 |
500 |
|
Кран шаровый RSAP2V-02 высокого давления |
BSPP 3/8 |
35 |
500 |
|
Кран шаровый RSAP2V-03 высокого давления |
BSPP 1/2 |
60 |
500 |
|
Кран шаровый RSAP2V-04 высокого давления |
BSPP 3/4 |
100 |
315 |
|
Кран шаровый RSAP2V-05 высокого давления |
BSPP 1 |
150 |
315 |
|
Кран шаровый RSAP3V-01 высокого давления |
BSPP 1/4 |
25 |
315 |
|
Кран шаровый RSAP3V-02 высокого давления |
BSPP 3/8 |
35 |
315 |
|
Кран шаровый RSAP3V-03 высокого давления |
BSPP 1/2 |
60 |
315 |
|
Кран шаровый RSAP3V-04 высокого давления |
BSPP 3/4 |
100 |
250 |
|
Кран шаровый RSAP3V-05 высокого давления |
BSPP 1 |
150 |
250 |

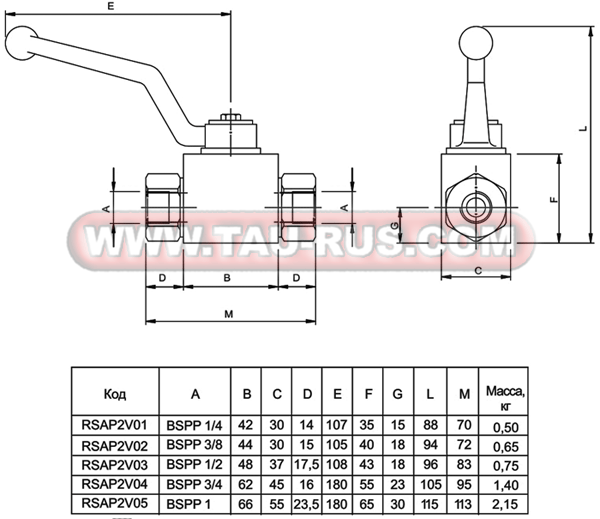

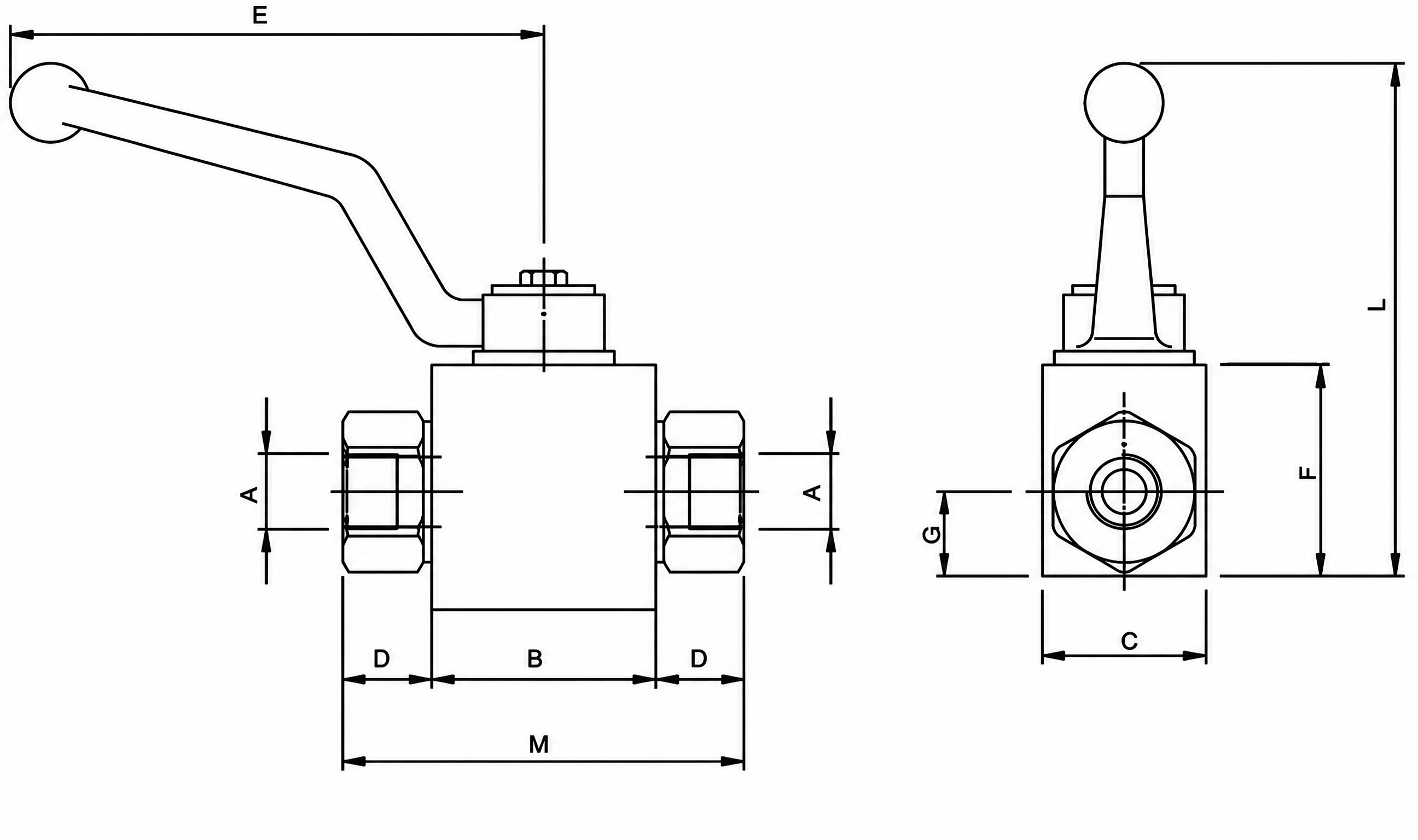

Основные размеры кранов (гидрораспределителей) RSAP2V-*

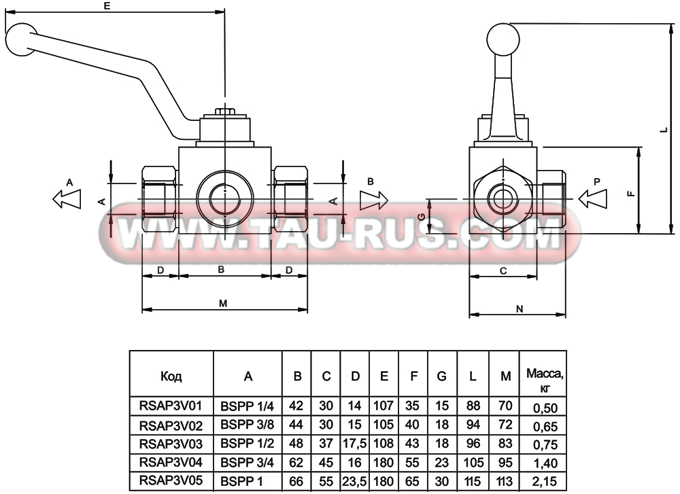

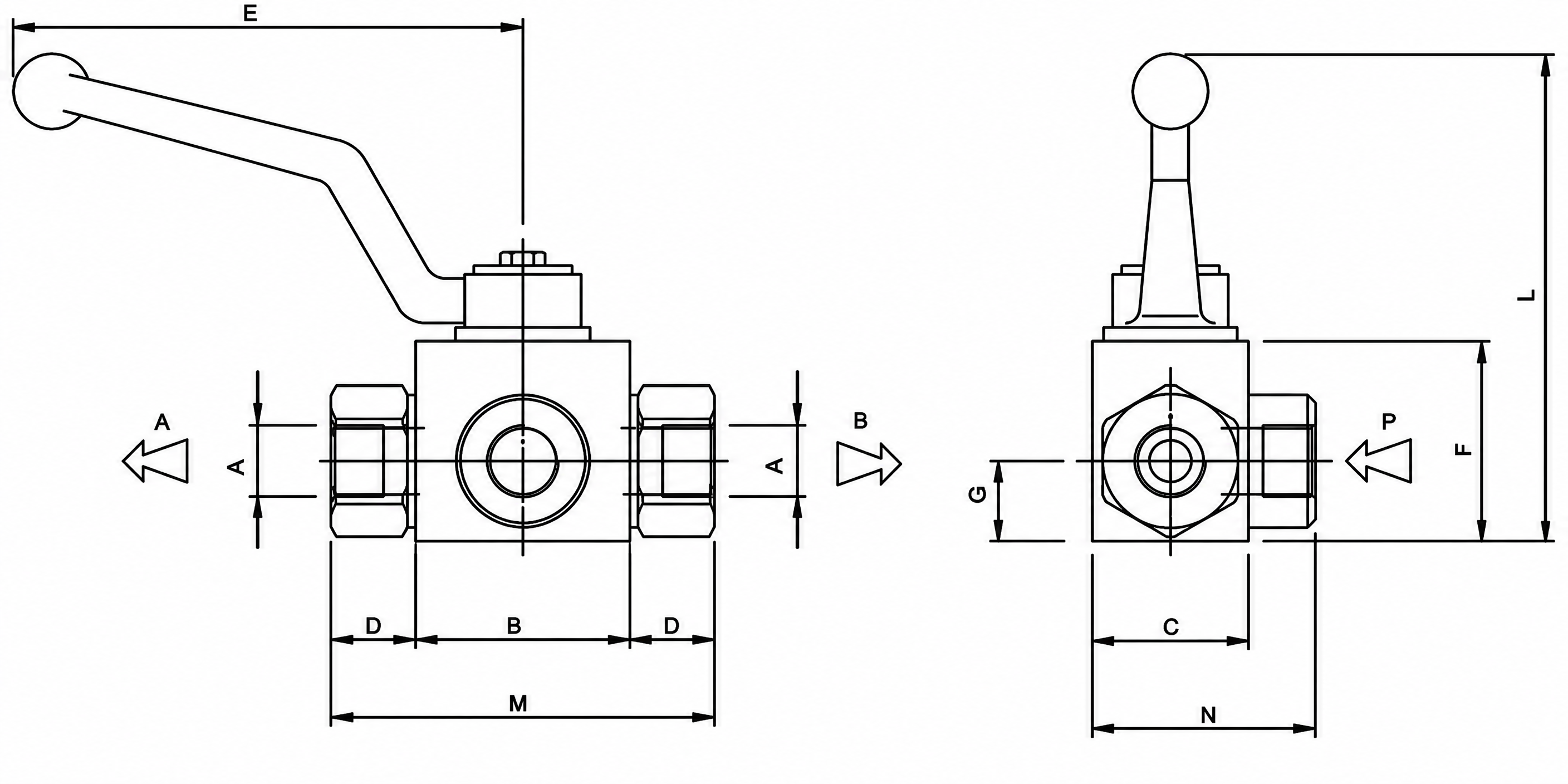

Основные размеры кранов (гидрораспределителей) RSAP3V-*
