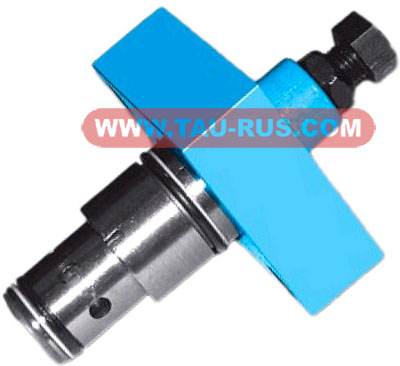

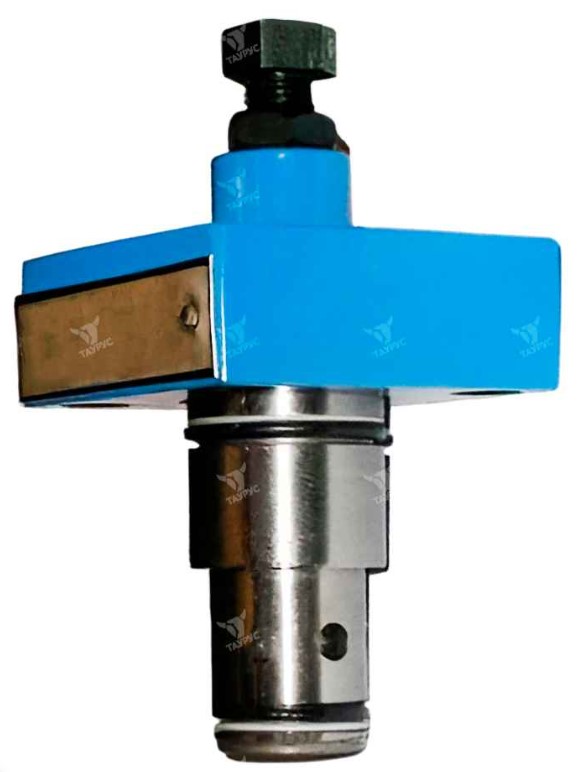

Гидродроссели встраиваемые МДВ и гидродроссели с обратным клапаном встраиваемые МДКВ предназначены для создания перепада давления или регулирования расхода рабочей жидкости. Дроссели с обратным клапаном предназначены для создания перепада давления или для регулирования расхода при давлении потока рабочей жидкости в одном направлении и для свободного его пропускания в другом направлении.
Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования.
- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.
Условное обозначение гидродросселей МДВ, МДКВ
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
. |
6 |
7 |
|---|---|---|---|---|---|---|---|---|---|
|
МДВ |
16 |
3 |
Ф |
1 |
В |
УХЛ4 |
| 1 | Типа аппарата на базе единых вставных элементов |
МДВ = дроссель встраиваемый; МДКВ = дроссель встраиваемый с обратным клапаном. |
| 2 | Условный проход |
16 = 16 мм 25 = 25 мм 32 = 32 мм |
| 3 | Номинальное давление на входе | 3 = 32 МПа |
| 4 | Исполнение по способу монтажа | Ф = вставной (фланцевый) монтажное отверстие по СТ СЭВ 1865-79 |
| 5 | Исполнение по направлению движения дросселирующего потока (для МДКВ) |
1 = с дросселированием потока подводимого с торца; 2 = с дросселированием потока подводимого сбоку. |
| 6 | Исполнение по виду регулировочного устройства (для исполнений с ограничением хода) |
В = с регулировочным винтом с головкой под ключ; Р = с рукояткой; К = с замковым устройством; П = с защитным колпачком и возможностью опломбирования. |
| 7 | Климатическое исполнение | УХЛ4 |
Характеристики гидродросселей МДВ, МДКВ
|
Обозначение |
Ду, мм |
Номинальный расход, л/мин |
Давление открытия обратного клапана, л/мин |
Максимальное давление разгрузки, МПа |
|---|---|---|---|---|
|
Дроссель МДВ-16/3ФВ(Р,П,К) |
16 |
63 (максим. 200) |
0,05 |
12,5 |
|
Дроссель МДВ-25/3ФВ(Р,П,К) |
25 |
160 (максим. 400) |
||
|
Дроссель МДВ-32/3ФВ(Р,П,К) |
32 |
320 (максим. 750) |
||
|
Дроссель МДКВ-16/3Ф1В(Р,П,К) |
16 |
63 (максим. 200) |
25 |
|
|
Дроссель МДКВ-25/3Ф1В(Р,П,К) |
25 |
160 (максим. 400) |
||
|
Дроссель МДКВ-32/3Ф1В(Р,П,К) |
32 |
320 (максим. 750) |
||
|
Дроссель МДКВ-16/3Ф2В(Р,П,К) |
16 |
63 (максим. 200) |
34 |
|
|
Дроссель МДКВ-25/3Ф2В(Р,П,К) |
25 |
160 (максим. 400) |
||
|
Дроссель МДКВ-32/3Ф2В(Р,П,К) |
32 |
320 (максим. 750) |
Гидросхемы дросселей встраиваемых МДВ, МДКВ
Гидродроссель МДВ-16/3ФВ УХЛ4
