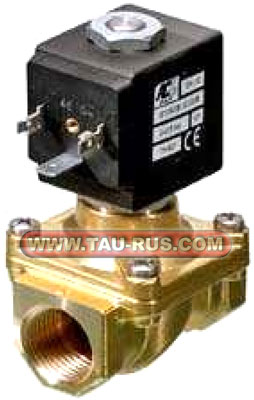

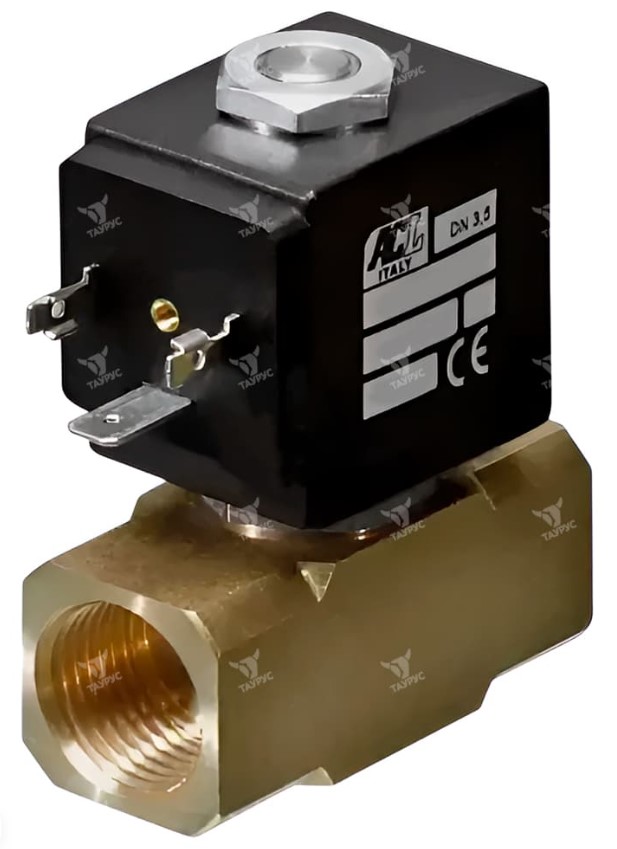

Описание клапанов арматурных E109
- Электромагнитные клапаны E109... (нормально-закрытые, НЗ) прямого действия предназначены для контроля потока рабочего тела (жидкости или газа), находящегося под давлением. Клапан E109... может оснащаться катушками типа 2 и типа 5, которые различаются тяговым усилием и потребляемой электрической мощностью, что определяет величину рабочего давления пропускаемого потока.
- Электромагнитные клапаны E109..., представленные в данном разделе, могут быть использованы с широким рядом жидкостей и газов в любых отраслях промышленности.
- Максимальная вязкость потока жидкости 25 сСт (25 мм/с²)
- Температура окружающей среды -10...+55 °С (класс катушки F), -10...+85°С (класс катушки H).
- Продолжительность включения катушки 100%.
- Степень защиты электроразъема катушки IP65.
- Положение при монтаже любое.
- Применяемые материалы: корпус клапана латунь (прочность корпуса 5 бар / 0,5 МПа), арматурная трубка латунь, плунжер, сердечник и пружина нержавеющая сталь, уплотнения NBR (пербунан), FPM (вайтон), EPDM.
- Возможные опции: клапан может поставляться без катушки, покрытие корпуса никелем (/K/), исполнение для работы с кислородом (/P/).
Таблица технических характеристик
|
Код для заказа |
Присоединение, BSP |
Расход, м³/час |
Перепад давлений, бар |
Тип катушки |
|---|---|---|---|---|
|
Клапан E109DB12 |
1/2" |
2,2 |
0-0,06 |
тип 2 или 5 |
|
Клапан E109EB18 |
3/4" |
4,5 |
0-0,2 |
тип 2 или 5 |

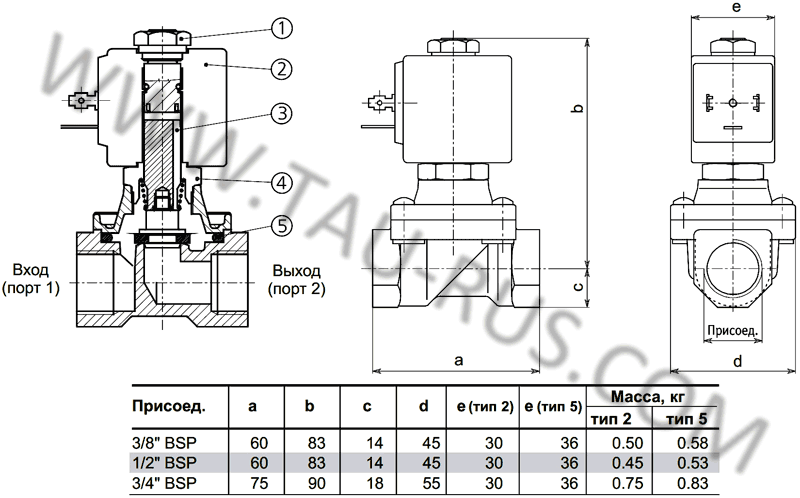

Устройство и размеры арматурных клапанов E109
