Описание пневмоцилиндров двухстороннего действия ПЦ
%20или%20без%20демпфирования%20ISO%206431.jpg "Пневмоцилиндры двухстороннего действия с демпфированием (торможением в конце хода) или без демпфирования ISO 6431")
Рабочая среда – сжатый воздух давлением очищенный не грубее 10 класса загрязненности по ГОСТ 17433. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность пневмоцилиндров ISO6431 соответствует I степени жесткости по ГОСТ 28988.
См. также элементы крепления для пневмоцилиндров по ISO 6431.
Условное обозначение и параметры пневмоцилиндров по ISO 6431
|
1 |
2 |
3 |
4 |
- |
5 |
x |
6 |
7 |
8 |
9 |
|---|---|---|---|---|---|---|---|---|---|---|
|
ПЦ |
1 |
1 |
М |
100 |
0200 |
УХЛ |
4 |
ISO 6431 |
| 1 | Тип устройства | ПЦ |
| 2 | Исполнение цилиндра по международным стандартам ISO 6431, VDMA 24562 |
1 - двухсторонний с торможением и односторонним штоком; 2 - односторонний с односторонним штоком в исходном положении шток выдвинут; 3 - односторонний с односторонним штоком в исходном положении шток втянут; 4 - двухсторонний без торможения и односторонним штоком; 5 - двухсторонний с двухсторонним штоком; 6 - многопозиционный цилиндр с независимыми штоками; 7 - тандем-цилиндр с независимыми штоками (устройство позиционнирования); 9 - тандем-цилиндр с общим штоком; |
| 3 | Присоединительная резьба для подвода сжатого воздуха | 1 - трубная цилиндрическая дюймовая по ГОСТ 8357 |
| 4 | Наличие магнита на поршне |
без обозначения - магнит отсутствует М - с магнитом |
| 5 | Диаметр цилиндра в мм | 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400 |
| 6 | Ход поршня в мм | 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400; 500 |
| 7 | Климатическое исполнение по ГОСТ 15150 | УХЛ |
| 8 | Категория размещения по ГОСТ 15150 | 4 |
| 9 | Стандарт | ISO 6431 - Только для 1-го и 4-го исполнений пневмоцилиндра: двухстороннего действия с торможением или без торможения с односторонним штоком |
Основные технические характеристики пневмоцилиндров по ISO 6431
|
Параметр |
Диаметр цилиндра, мм |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
320 |
400 |
|
|
Номинальное давление |
1,0 |
|||||||||||
|
Присоединение пневмолиний, дюйм |
1/8 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
||||||
|
Давление страгивания, МПа, не более |
0,05 |
0,035 |
0,030 |
0,05 |
0,035 |
0,03 |
0,05 |
0,035 |
0,030 |
0,030 |
0,030 |
0,015 |
|
Номинальная сила цилиндра при номинальном давлении, Н |
|
|
|
|
|
|
|
|
|
|
|
|
|
Время прохождения поршнем тормозного пути без нагрузки при зарытых дросселях и давлении 0,4 МПа, в секундах, не более (для пневмоцилиндров с регулируемым торможением) |
3 |
8 |
10 |
12 |
15 |
18 |
20 |
24 |
26 |
|||
|
Тормозной путь, мм |
20 |
26 |
29 |
41 |
57 |
46 |
||||||
|
Ход поршня, мм |
25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 |
|||||||||||
|
Максимальный ход поршня, мм |
1600 |
1100 |
1000 |
|||||||||

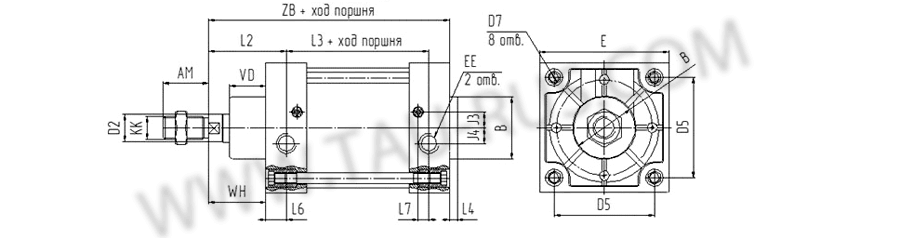

Габаритные и присоединительные размеры пневмоцилиндров двухстороннего действия ISO6431
|
Диаметр цилиндра |
AM |
B |
D2 |
D5 |
D7 |
Е |
ЕЕ |
J3 |
J4 |
КК |
L2 |
L3 |
L4 |
L6 |
L7 |
VD |
WH |
ZB |
|
32 |
22 |
30 |
12 |
32.5 |
М6 |
50 |
G1/8" |
6.5 |
4.0 |
М10Х1.25 |
40.0 |
66 |
3.5 |
14.0 |
3.5 |
16 |
26 |
120 |
|
40 |
24 |
35 |
16 |
38.0 |
М6 |
55 |
G1/4" |
9.0 |
6.0 |
М12х1.25 |
45.0 |
75 |
3.5 |
14.0 |
3.0 |
19 |
30 |
135 |
|
50 |
32 |
40 |
20 |
46.5 |
М8 |
67 |
G1/4" |
9.5 |
6.5 |
М16х1.5 |
50.0 |
80 |
3.5 |
14.0 |
3.0 |
23 |
37 |
143 |
|
63 |
32 |
45 |
20 |
56.5 |
М8 |
80 |
G3/8" |
12.0 |
9.0 |
М16х1.5 |
54.0 |
87 |
3.5 |
14.0 |
3.0 |
23 |
37 |
158 |
|
80 |
40 |
45 |
25 |
72.0 |
М10 |
104 |
G3/8" |
14.0 |
11.0 |
М20х1.5 |
63.5 |
93 |
3.5 |
16.0 |
3.5 |
25 |
46 |
174 |
|
100 |
40 |
55 |
25 |
89.0 |
М10 |
115 |
G1/2" |
15.0 |
12.0 |
М20х1.5 |
76.0 |
88 |
3.5 |
16.0 |
3.0 |
30 |
51 |
189 |
|
125 |
54 |
60 |
32 |
110.0 |
М12 |
144 |
G1/2" |
15.0 |
12.0 |
М27х2 |
87.5 |
115 |
4.0 |
20.0 |
0 |
40 |
65 |
225 |
|
160 |
72 |
65 |
40 |
140.0 |
М16 |
187 |
G3/4" |
20.0 |
14.0 |
М36х2 |
105.0 |
130 |
5.0 |
25.0 |
0 |
55 |
80 |
260 |
|
200 |
72 |
75 |
40 |
175.0 |
М16 |
230 |
G3/4" |
20.0 |
14.0 |
М36х2 |
120.0 |
130 |
6.0 |
25.0 |
0 |
65 |
95 |
275 |
|
250 |
84 |
90 |
50 |
220.0 |
М20 |
270 |
G1" |
25.0 |
25.0 |
М42х2 |
136.0 |
138 |
10.0 |
25.5 |
0 |
67 |
105 |
305 |
|
320 |
96 |
110 |
63 |
270.0 |
М24 |
340 |
G1" |
30.0 |
30.0 |
М48х2 |
151.0 |
158 |
10.0 |
25.5 |
0 |
82 |
120 |
340 |
|
400 |
98 |
170 |
90 |
350.0 |
М24 |
430 |
G1" |
30.0 |
30.0 |
М48х2 |
172.0 |
158 |
10.0 |
25.5 |
0 |
110 |
140 |
360 |
