E105 - Арматурные клапаны прямого действия 2/2 нормально-закрытые (латунь)

Описание клапанов арматурных E105

Электромагнитные клапаны E105... (нормально-закрытые, НЗ) прямого действия предназначены для контроля потока рабочего тела (жидкости или газа), находящегося под давлением. Клапан арматурный E105... может оснащаться катушками типа 3 и типа 4, которые различаются тяговым усилием и потребляемой электрической мощностью, что определяет величину рабочего давления пропускаемого потока. Электромагнитные клапаны E105..., представленные в данном разделе, могут быть использованы с широким рядом жидкостей и газов в любых отраслях промышленности.

• Максимальная вязкость потока жидкости 25 сСт (25 мм/с²)
• Температура окружающей среды -10...+55 °С (класс катушки F), -10...+85°С (класс катушки H).
• Продолжительность включения катушки 100%.
• Степень защиты электроразъема катушки IP65.

Масса клапана 0,1 кг, масса клапана с катушкой типа 3 - 0,13 кг.

Положение при монтаже любое.
Применяемые материалы: корпус клапана латунь (прочность корпуса 50 бар / 5 МПа), арматурная трубка латунь, плунжер, сердечник и пружина нержавеющая сталь, уплотнения NBR (пербунан), FPM (вайтон), EPDM.
Возможные опции: клапан может поставляться без катушки, покрытие корпуса никелем (/K/), исполнение для работы с кислородом (/P/), установка взрывобезопасной катушки EEx m T4 CESI 03 ATEX 213xII.

Таблица технических характеристик

Код для заказа	Присоединение, BSP	Расход, м³/час	Перепад давлений, бар	Тип катушки
Клапан E105AB12	1/8"	0,04	0-25	тип 3
Клапан E105AB20	1/8"	0,09	0-25	тип 3 или 4
Клапан E105AE20	1/8"	0,09	0-25	тип 3 или 4
Клапан E105AV20	1/8"	0,09	0-25	тип 3 или 4
Клапан E105AB25	1/8"	0,14	0-16	тип 3 или 4
Клапан E105AB40	1/8"	0,35	0-6	тип 3 или 4
Клапан E105AV40	1/8"	0,35	0-6	тип 3 или 4

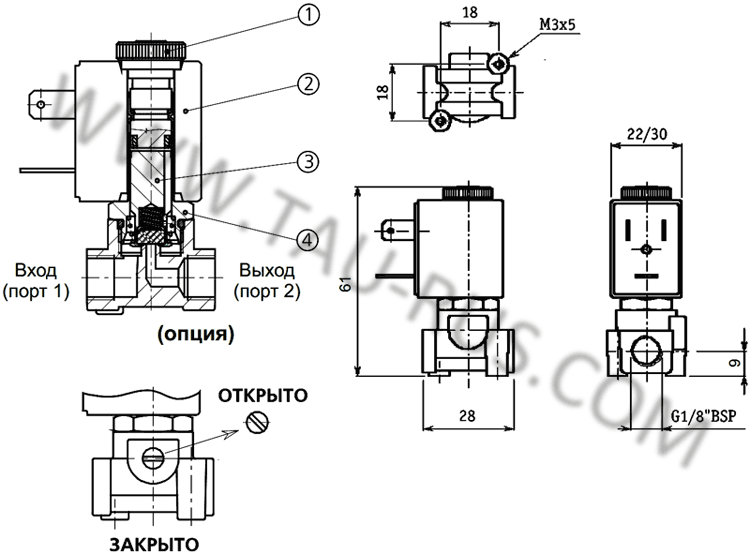

Устройство и размеры арматурных клапанов E105...
