Сапуны ОСТ2 Г45-2-86 предназначены для очистки от пыли воздуха, циркулирующего в пространстве над уровнем масла в гидробаках.

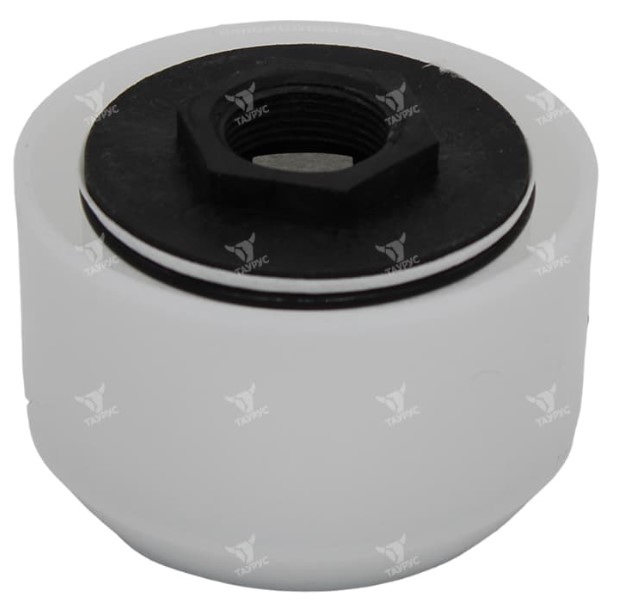

Наибольшее распространение получил фильтр Сапун-20. (Устаревшее наименование Сапун 20 - фильтр воздушный Г45-22.)
Сапун состоит из корпуса с размещенным на его наружной поверхности фильтроэлементом и кожуха.При понижении уровня масла в баке в нем создается разряжение, и воздух из атмосферы, проходя через фильтроэлемент, очищается от механических загрязнений и попадает в бак. При повышении уровня масла в баке вытесненный из него воздух выходит в атмосферу.
Сапун устанавливается на специальном резьбовом патрубке бака.
Основные характеристики
|
Параметр |
Значение для исполнений |
||
|---|---|---|---|
|
Сапун 10 |
Сапун 16 |
Сапун 20 |
|
|
Условный проход, мм |
10 |
16 |
20 |
|
Расход при номинальном перепаде давлений, м3/мин (дм3/с, не менее |
0,025 (0,4) |
0,1 (1,7) |
0,5 (8,0) |
|
Номинальная тонкость фильтрации, мкм |
10 |
10 |
25 |
|
Номинальный перепад давления при расходе, МПа |
0,001 |
||
|
Габаритные размеры сапуна, мм: |
|
|
|
|
Присоединение |
М16х1,5 |
М20х1,5 |
М24х1,5 |
