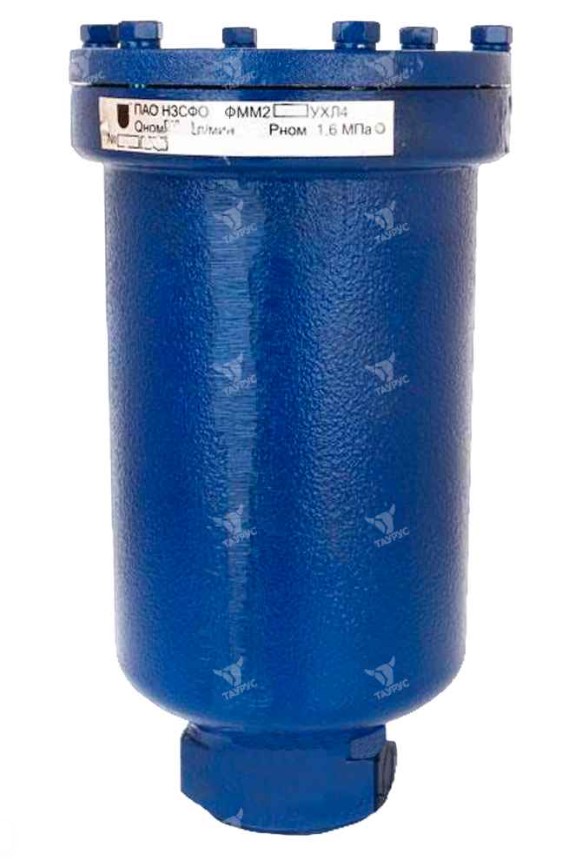

Описание сепараторов магнитных ФММ
Сепараторы магнитные ФММ предназначены для очистки минеральных масел и смазочно охлаждающих жидкостей (керосин, смесь минеральных масел с керосином) от взвешенных в них магнитных частиц в смеси с немагнитными. Применение магнитного сепаратора даёт возможность повысить чистоту обработки поверхностей деталей, многократно использовать охлаждающие жидкости.
Сепараторы магнитные предназначены для комплектации металлорежущих станков, кузнечно-прессового оборудования и других гидрофицированных машин.
Сепараторы обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смесей минерального масла с керосином) вязкостью от 1 до 75 мм²/с в диапазоне температур от +10 до +50°С.
Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропическое (О4.1).
Параметры сепараторов ФММ
|
Параметр |
ФММ21 |
ФММ22 |
ФММ23 |
ФММ24 |
ФММ25 |
ФММ26 |
ФММ27 |
|---|---|---|---|---|---|---|---|
|
Условный проход, мм |
16 |
20 |
25 |
32 |
50 |
63 |
100 |
|
Номинальный расход, л/мин |
8 |
12,5 |
25 |
50 |
100 |
200 |
400 |
|
Номинальное давление, МПа |
1,6 |
||||||
|
Степень очистки,не хуже, %: |
|
||||||
|
Перепад давлений на входе/выходе при номинальном расходе, МПа (не более) |
0,025 |
||||||
|
Масса,кг |
1,3 |
1,7 |
3,0 |
3,8 |
8,3 |
16,0 |
45,0 |
*** значения приведены для жидкости вязкостью 20 мм²/c (20 сСт)

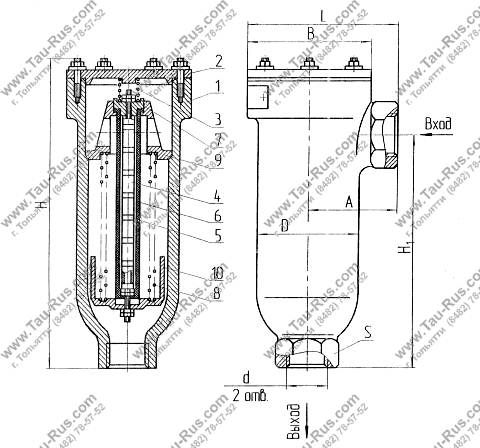

Устройство, размеры и принцип работы сепараторов магнитных ФММ-21, ФММ-22, ФММ-23, ФММ-24 и ФММ-25
|
Наименование |
Размеры, мм (не более) |
|||||||
|
A |
B |
D |
H |
H1 |
L |
S |
d |
|
|
Сепаратор ФММ-21 |
50 |
73 |
60 |
170 |
127 |
85 |
30 |
М20х1,5-6H |
|
Сепаратор ФММ-22 |
60 |
73 |
60 |
190 |
133 |
95 |
36 |
М24х1,5-6H |
|
Сепаратор ФММ-23 |
70 |
100 |
80 |
220 |
160 |
120 |
46 |
М33х2-6H |
|
Сепаратор ФММ-24 |
90 |
125 |
100 |
220 |
175 |
155 |
55 |
М42х2-6H |
|
Сепаратор ФММ-25 |
110 |
150 |
130 |
285 |
220 |
185 |
75 |
М60х2-6H |

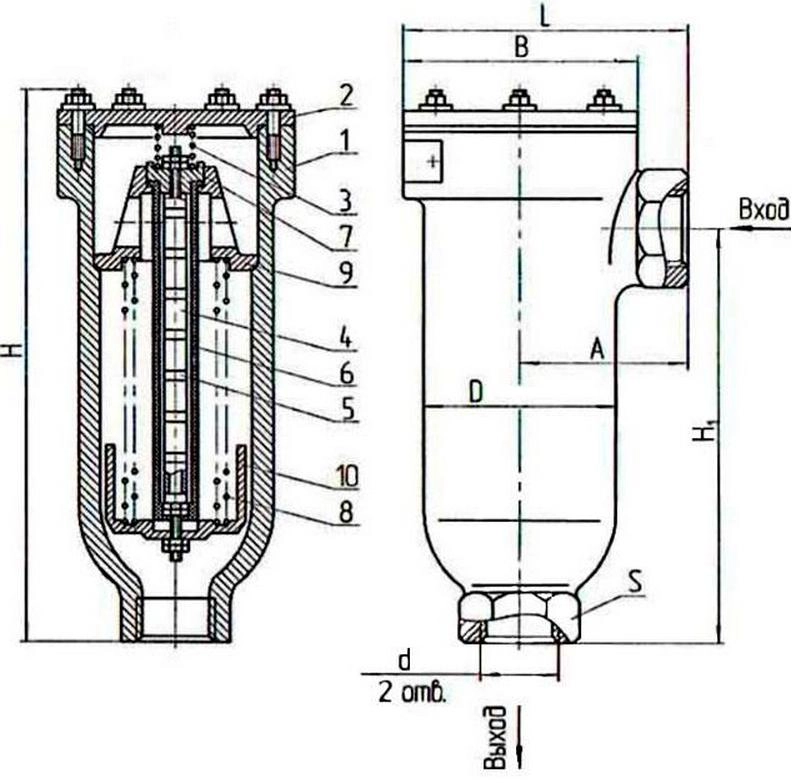

Устройство сепаратора ФММ ТУ2-053-1838-87: Магнитный очистительный сепаратор типа ФММ состоит из корпуса 1, крышки 2, пружины 3, фильтрующего пакета, в состав которого входит магнитный патрон из чередующихся магнитов 4 и стальных шайб 5, обечайка 6, крышка 7 и пружинные элементы (или сетчатый каркас) 8, установленные между упором 9 и стаканом 10.
Описание работы фильтра ФММ: Загрязненная жидкость поступает в сепаратор через входное отверстие, проходит через каналы в упоре и попадает в полость между магнитным патроном и пружинными элементами. Магнитные частицы осаждаются на магнитном патроне, далее жидкость проходя через зазоры пружинных элементов (сетчатого каркаса), дополнительно очищается от немагнитных и оставшихся магнитных частиц и поступает в выходное отверстие сепаратора.

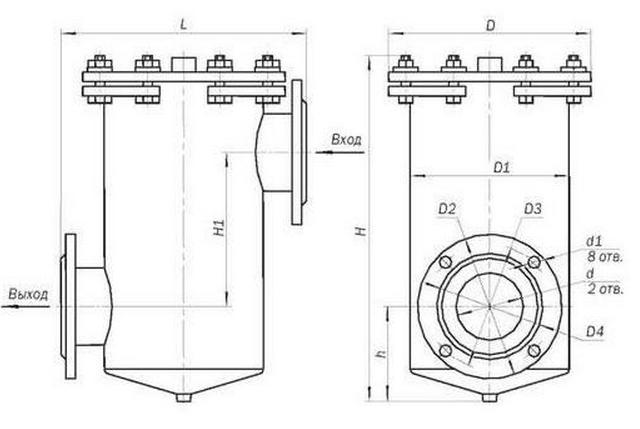

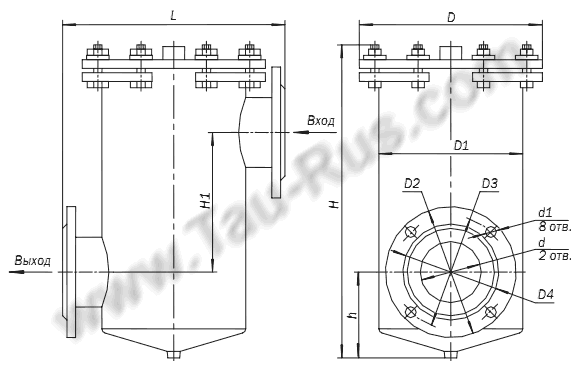

Размеры сепараторов магнитных ФММ-26, ФММ-27
|
Параметр (размеры) |
Размеры, мм |
|
|
Сепаратор ФММ26 |
Сепаратор ФММ27 |
|
|
D, не более |
210 |
290 |
|
D1, не более |
168 |
245 |
|
D2, не более |
160 |
205 |
|
D4, не более |
110 |
148 |
|
L, не более |
250 |
330 |
|
H, не более |
325 |
385 |
|
h, не более |
87 |
120 |
|
d3±0,3, не более |
130 |
170 |
|
H1 |
136±0,5 |
148±1,0 |
|
dH14 |
70 |
94 |
|
d1H13 |
14 |
18 |
Устройство и принцип работы сепараторов ФММ26 и ФММ27 аналогичны изделиям меньшего габарита. Визуальные отличия: входное и выходное отверстия (патрубки) имеют фланцевое крепление, а их оси параллельны.
Рекомендации по эксплуатации и хранению
- Расконсервировав и вынув заглушки, сепаратор установить в вертикальном положении в месте, удобном для обслуживания.
- Для очистки сепаратора фильтрующий пакет извлечь из корпуса, вынуть магнитный патрон с крышкой, остальные части промыть и продуть сжатым воздухом.
- Сборку сепаратора производить в обратной последовательности.
- Условия хранения -2 (С) по ГОСТ 15150-69.
Возможные неисправности сепараторов ФММ и способы их устранения
|
Неисправность |
Причина |
Способ устранения |
|
Течь в месте соединения корпуса с крышкой |
Ослаблена затяжка крепежа |
Подтянуть крепеж |
|
Течь из присоединительных отверстий или из-под пробки |
Недостаточно завернуты штуцер или пробка. Не уплотнены входное и выходное отверстие или пробка |
Подтянуть крепеж |
- сепаратор магнитный ФММ-21, ФММ-22: кольцо резиновое уплотнительное 045-051-36 по ГОСТ 9833-73 в количестве 3 шт.;
- сепаратор магнитный ФММ-23: кольцо резиновое уплотнительное 065-071-36 по ГОСТ 9833-73 в количестве 3 шт.;
- сепаратор магнитный ФММ-24: кольцо резиновое уплотнительное 080-086-36 по ГОСТ 9833-73 в количестве 3 шт.;
- сепаратор магнитный ФММ-25: кольцо резиновое уплотнительное 114-120-36 по ГОСТ 9833-73 в количестве 3 шт.
