БХ14-5* - Электронасосы для СОЖ центробежные

Описание электронасосов центробежных БХ14

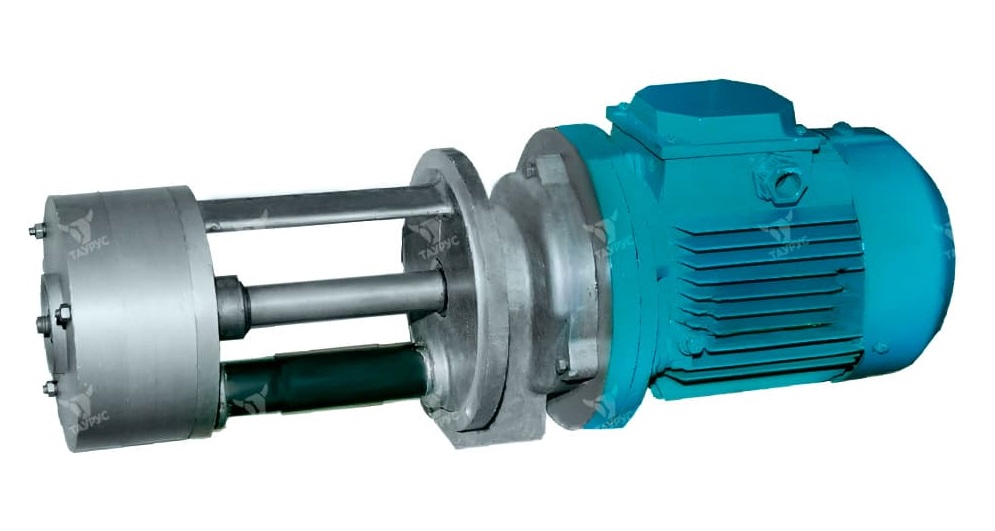

Вертикальные полупогружные электронасосы БХ14-53, БХ14-54 и БХ14-55 служат для подачи СОЖ в металлорежущем, гидравлическом, смазочном оборудовании с целью охлаждения режущего инструмента, обмыва посадочных мест инструмента и детали, смыва и последующей транспортировки стружки.
Насосы БХ 14-5 относятся к группе моноблочных центробежных многоступенчатых насосов и работают на СОЖ и минеральных маслах вязкостью до 90 сСт.

Описание насосов БХ14-5:

• концентрация загрязненности рабочих жидкостей не должна превышать 15 г/л;:
• размер включений не должен быть более 0,3 мм;
• диапазон температуры рабочей жидкости: 10...50°C;.
• температура окружающей среды: 1...50°C;
• материал проточной части - чугун;.
• уплотнение вала - щелевое;
• напорный патрубок с внутренней резьбой;
• тип насоса: двухступенчатый, полупогружной, центробежный, моноблочный;
• рабочие колеса: открытого типа.

Структура условного обозначения

1	2	-	3	4	5
БХ14-5	3		1	УХЛ	4

1	Тип устройства	БХ14-5 = электронасос центробежный многоступенчатый
2	Номинальная подача	3 = 50 л/мин 4 = 100 л/мин 5 = 200 л/мин
3	Высота погружной части	1 = 110 мм Без обозначения = 250 мм (для БХ14-53 и БХ14-54) или 290 мм (для БХ14-55)
4	Климатическое исполнение	УХЛ О
5	Категория размещения	4

Параметры электронасоса БХ 14-5

Параметр	Наименование насоса
	Насос БХ14-53	Насос БХ14-53-1	Насос БХ14-54	Насос БХ14-55
Диаметр (присоединение) патрубка	G1 1/4"	G1"	G1 1/4"	G1 1/4"
Номинальное давление (напор) на выходе, кг/см² (МПа)	2,5 (0,25)	2,5 (0,25)	2,5 (0,25)	2,5 (0,25)
Номинальная подача, л/мин	50	50	100	200
Мощность (при 2900 об./мин), кВт	1,5	1,5	2,2	3,0
Длина погружной части, мм	250	110	250	290
Габариты насоса, мм	170х170х558	170х170х410	170х170х578	170х170х648
Масса, кг	24	24	26	34

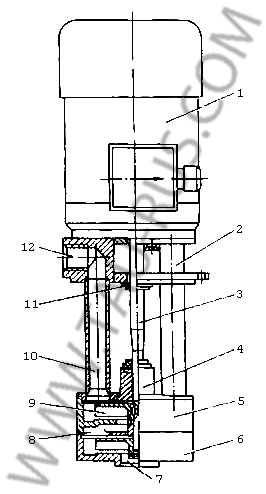

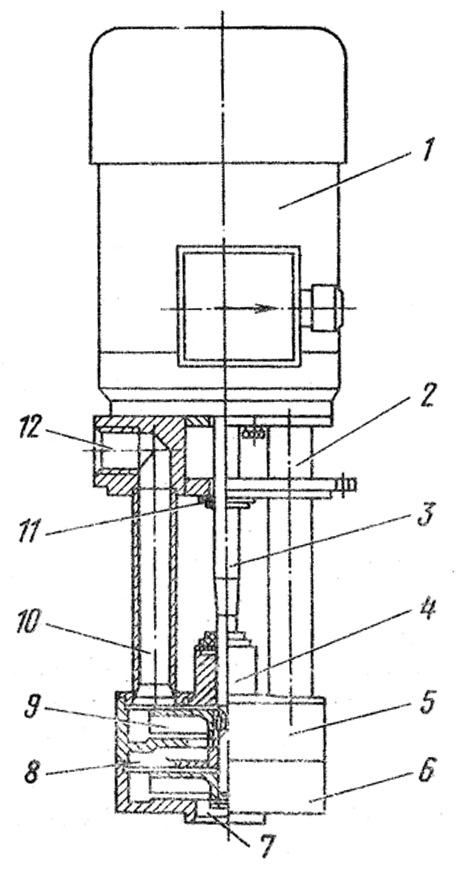

Конструкция (основные детали) насосов БХ14

1. Асинхронный электродвигатель
2. Стойка насоса (для обеспечение жесткости конструкции)
3. Приводной (рабочий) вал, передающий вращение от двигателя на рабочее колесо насоса
4. Втулка узла уплотнения вала
5. Корпус насос БХ14-5
6. Крышка, с выполненным всасывающим отверстием
7. Всасывающее отверстие, через которое осуществляется забор рабочей жидкости (СОЖ)
8. Переводной канал (направляющий аппарат)
9. Рабочее колесо
10. Канал напорный
11. Кольцо отражательное (фланец для установки и крепления насоса).
12. Напорный патрубок, через которое осуществляется подача рабочей жидкости под давлением 0,25 МПа.

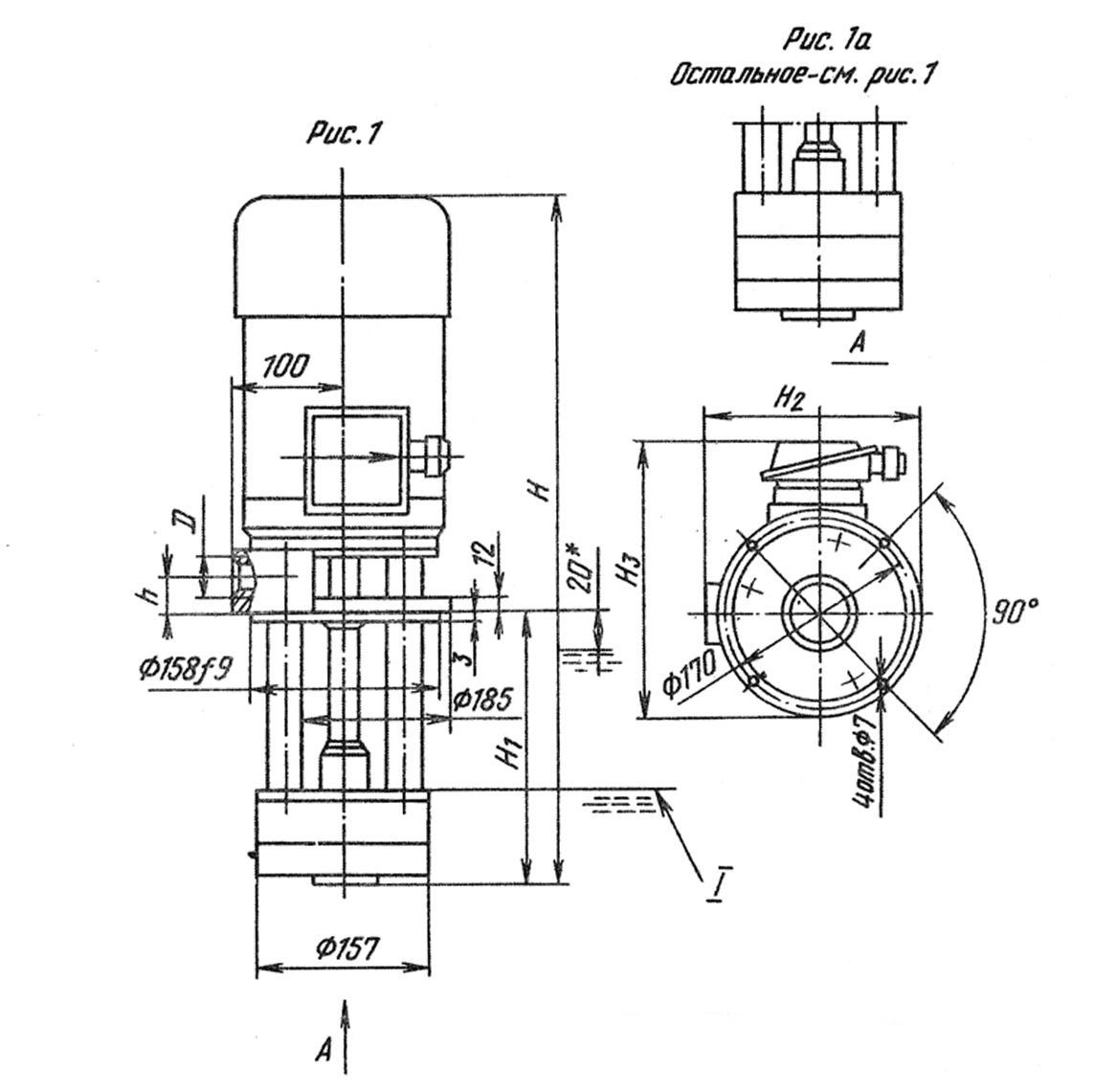

Габаритные и присоединительные размеры насосов БХ14-5

Электронасос	Номер рисунка	Размеры, мм					D
		H, не более	H1	H2, не более	H3, не более	h
БХ14-53	1	558	250	193	231	30	G1 1/4"
БХ14-53-1		410	110			26	G1
БХ14-54		578	250			30	G1 1/4"
БХ14-55	1а	648	290		246
