Назначение и устройство гидрозамков MVPP

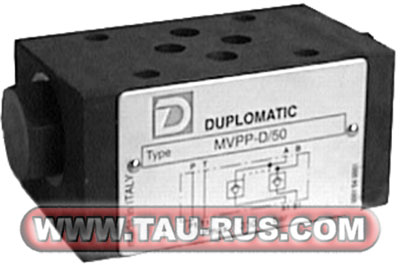

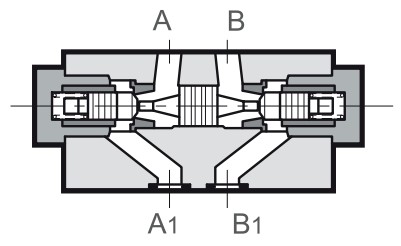

Гидрозамок MVPP - это клапан обратный с пилотным управлением. Использование этого клапана позволяет: перекрывать поток в одном из направлений, подавать поток в этом же направлении, если клапан открыт давлением управления в параллельном канале, свободно пропускать поток в других каналах.
Клапаны MVPP всегда монтируются ниже по потоку относительно электромагнитных распределителей DS3 и могут быть смонтированы со всеми остальными клапанами CETOP 03.

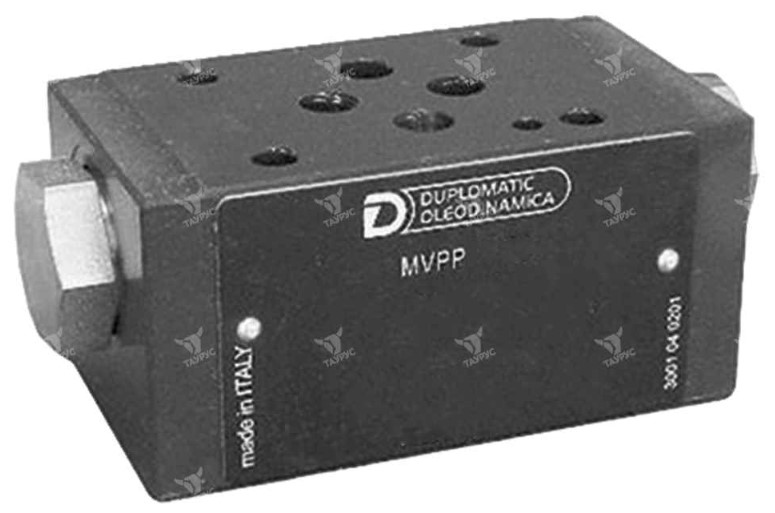

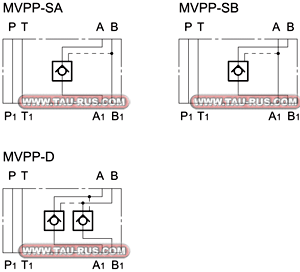

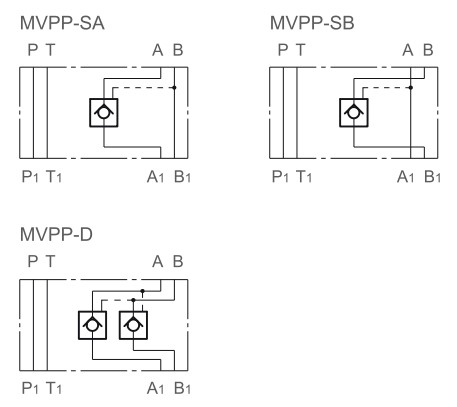

- Конфигурации MVPP-SA и MVPP-SB: используются для блокировки исполнительного механизма в одном направлении.
- Конфигурация MVPP-D: используется для блокировки положения исполнительного механизма в обоих направлениях.
Структура условного обозначения гидрозамков MVPP
|
1 |
2 |
- |
3 |
/ |
4 |
/ |
5 |
|
M |
VPP |
D |
50 |
V |
| 1 | Клапан модульного исполнения | M |
| 2 | Обратный клапан с пилотным управлением (гидрозамок), Ду=6 мм (CETOP 03) | VPP |
| 3 | Конфигурации |
SA = гидрозамок в магистрали A исполнительного механизма; SB = гидрозамок в магистрали B исполнительного механизма; D = гидрозамок в магистралях A и B исполнительного механизма |
| 4 | Номер серии | 50 |
| 5 | Уплотнения |
V = вайтон (для специальных жидкостей) пропустить в случае минеральных масел |
Технические характеристики гидрозамков MVPP
|
ПАРАМЕТРЫ |
Гидрозамок MVPP-D/50 |
Гидрозамок MVPP-SB/50 |
Гидрозамок MVPP-SA/50 |
|
|
Максимальное рабочее давление |
бар |
350 |
||
|
Давление открывания |
бар |
1 |
||
|
Обратный клапан в линии |
- |
A и B |
B |
A |
|
Максимальный расход в регулируемых линиях |
л/мин |
50 |
||
|
Максимальный расход в контролируемых линиях |
л/мин |
75 |
||
|
Диапазон температур рабочей жидкости |
°C |
-20...+80 |
||
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
||
|
Класс чистоты рабочей жидкости |
- |
Класс 10 по NAS 1638 |
||
|
Масса гидрозамка не более |
кг |
1,1 |
||
Габаритные и присоединительные размеры гидрозамков MVPP

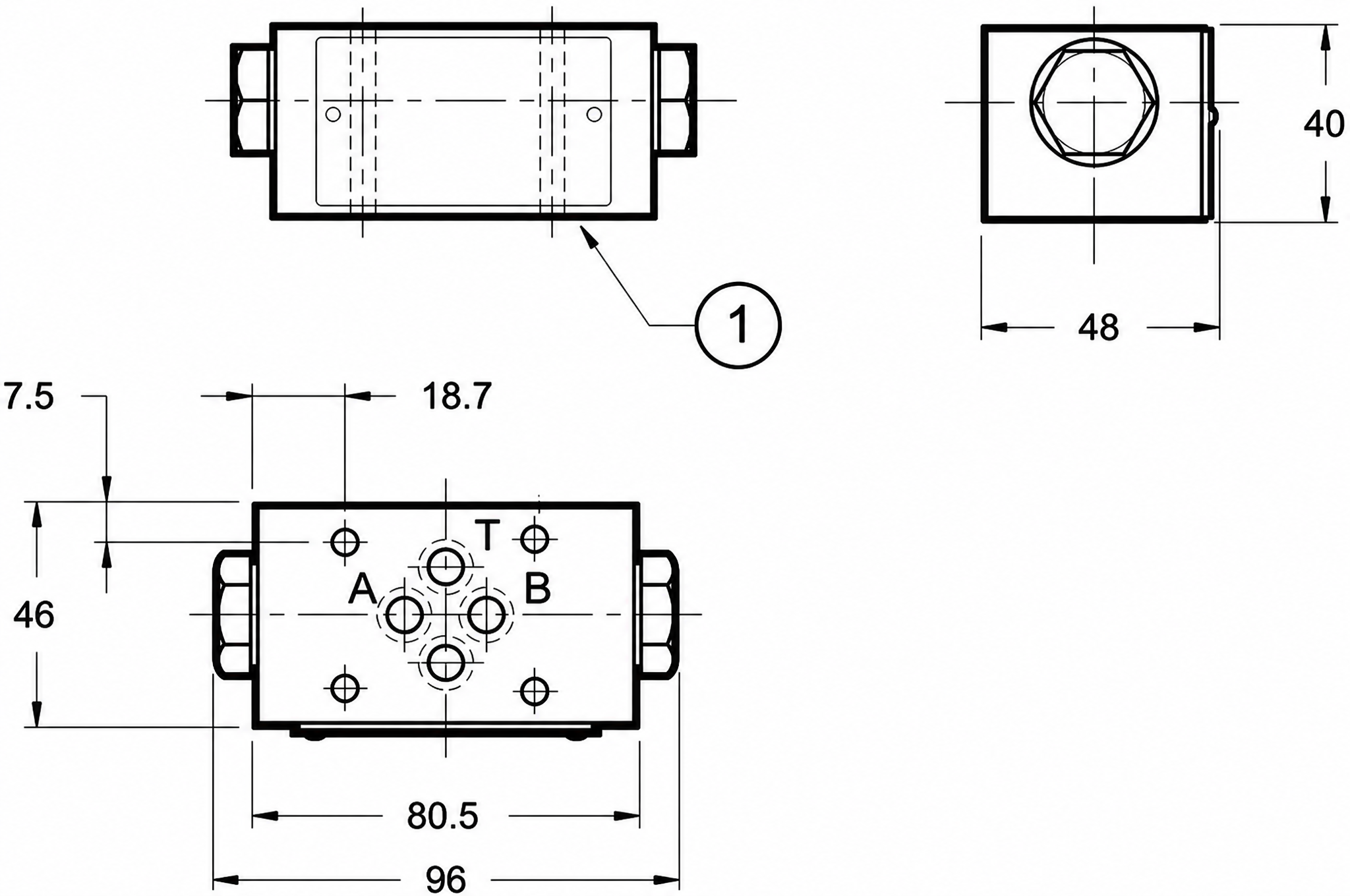

1 = Монтажная поверхность с уплотнительными кольцами (OR): 4 шт. типа OR2037
