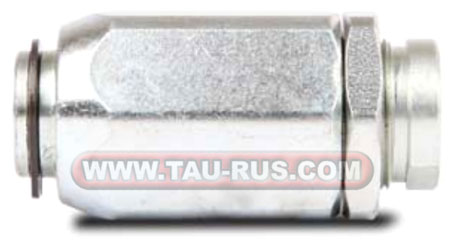

Описание дросселей с обратным клапаном VRF

Дроссели VRF — это регулируемые гидродроссели одностороннего действия с встроенным обратным клапаном. Их устанавливают прямо в трубопровод или рукав высокого давления: оба присоединения выполнены внутренней трубной резьбой BSPP (G) от G1/4" до G1". Монтажная плита или блок не нужны.
Дроссель ограничивает расход рабочей жидкости в одном направлении — от порта C к порту V, а в обратном направлении (от V к C) жидкость свободно проходит через обратный клапан. Так можно задать скорость движения гидроцилиндра или гидромотора в одну сторону, не замедляя обратный ход.
Применение: гидроприводы станков, прессов, мобильной и сельскохозяйственной техники, подъёмного оборудования — везде, где нужно отдельно настроить скорость рабочего хода исполнительного механизма на трубопроводе.
Структура условного обозначения дросселей VRF
| 1 | - | 2 | - | 3 |
|---|---|---|---|---|
| * | VRF | G1/2 |
| 1 | Материал корпуса |
SS = нержавеющая сталь не указывается = углеродистая сталь |
| 2 | Серия | VRF = дроссель с обратным клапаном (одностороннего действия) трубного монтажа |
| 3 | Присоединительная резьба BSPP (G) |
G1/4 = G1/4" G3/8 = G3/8" G1/2 = G1/2" G3/4 = G3/4" G1 = G1" |
Технические характеристики дросселей VRF
| Параметр | изм. | VRF-G1/4 | VRF-G3/8 | VRF-G1/2 | VRF-G3/4 | VRF-G1 |
|---|---|---|---|---|---|---|
| Присоединение C, V | — | G1/4" | G3/8" | G1/2" | G3/4" | G1" |
| Максимальный расход C→V (через дроссель) | л/мин | 15 | 30 | 45 | 80 | 110 |
| Максимальный расход V→C (через обратный клапан) | л/мин | 25 | 45 | 70 | 110 | 160 |
| Максимальное давление | бар | 350 | ||||
| Давление открытия обратного клапана | бар | 0,5 | ||||
| Стандарт резьбы | — | BSPP (трубная цилиндрическая G) | ||||
| Материал клапана |
— |
Сталь 40Cr |
||||

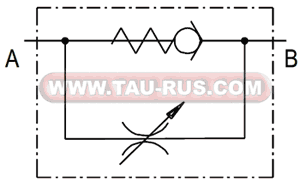

Устройство и принцип работы дросселей VRF

Внутри корпуса параллельно установлены регулируемый дроссель и обратный клапан. При потоке от C к V обратный клапан закрыт, и вся жидкость проходит через дросселирующую щель — расход зависит от её настройки. При потоке от V к C обратный клапан открывается при перепаде около 0,5 бар, и жидкость идёт практически без ограничения.
Проходное сечение дросселя настраивают вручную вращением рифлёной втулки корпуса.

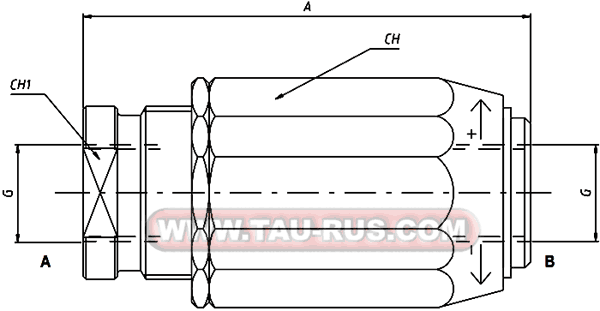

Габаритные и присоединительные размеры дросселей VRF

| Модель | C, V | L, мм | L1, мм | H, мм |
|---|---|---|---|---|
| VRF-G1/4 | G1/4" | 43 | 62 | 34 |
| VRF-G3/8 | G3/8" | 51 | 78 | 41 |
| VRF-G1/2 | G1/2" | 56,5 | 80 | 46 |
| VRF-G3/4 | G3/4" | 71,5 | 100 | 54 |
| VRF-G1 | G1" | 82 | 118 | 65 |
C — порт регулируемого потока (вход при дросселировании), V — порт выхода дросселированного потока (вход при свободном обратном потоке). L — длина корпуса, L1 — общая длина, H — наибольший диаметр.
