Описание фитингов гидравлических DIN 2353
Гидравлические фитинги служат для формирования трубопроводных линий в составе промышленных гидросистем. Их задача — обеспечить плотное соединение труб, способное выдерживать высокое давление, вибрационные воздействия и динамические нагрузки. Данные фитинги востребованы в гидростанциях, станочном и прессовом оборудовании, мобильной технике, а также в энергетических и промышленных установках.Изделия стандарта DIN 2353 находят применение в трубных гидросистемах высокого давления. Их конструкция основывается на соединении с врезным кольцом и конической поверхностью под углом 24°. Это обеспечивает: герметичность стыка, стойкость к вибрациям и возможность неоднократной сборки и разборки.
Трубные соединения выпускаются из углеродистой стали с защитным покрытием либо из нержавеющей стали — для работы в агрессивных средах.
Классификация гидравлических фитингов
По функциональному назначению фитинги делятся на:
- Штуцеры — для подключения труб к элементам гидросистем и гибким линиям.
- Переходники (адаптеры) — для соединения труб разных диаметров и резьбовых стандартов.
- Тройники и коллекторы — для распределения потока рабочей жидкости.
- Отводы и углы — для изменения направления трубопровода.
- Муфты — для соединения или ремонта участков труб.
- Крестовины — для разветвления потока на несколько линий.
- Заглушки — для герметичного перекрытия неиспользуемых портов.
Основные типы соединений:
- резьбовые;
- обжимные;
- фланцевые;
- сварные;
- компрессионные.

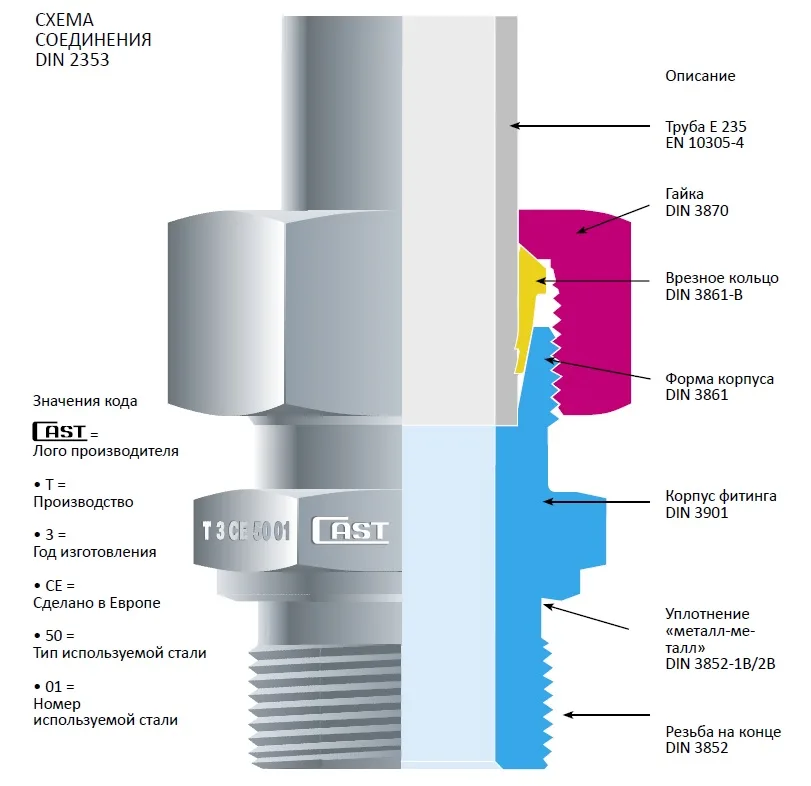

Конструкция соединения с врезным кольцом
Соединение образуется за счёт пластической деформации врезного кольца в момент затяжки гайки на конической посадке. В ходе сборки формируются две уплотняющие зоны:
- первичная — на кромке трубы;
- вторичная — внутри соединения, под кольцом.
Подобная схема гарантирует надёжную фиксацию трубы и исключает самопроизвольное ослабление стыка при вибрации и знакопеременных нагрузках.
