Назначение теплообменников Г44-2*

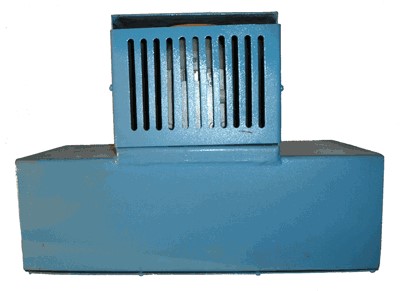

Теплообменники воздушные Г44-2 предназначены для охлаждения масла в гидросистемах станков и автоматических линий. Теплообменники состоят из одного или нескольких масляных радиаторов, предохранительного клапана, электродвигателя и вентилятора, собранных в металлическом каркасе.
Структура условного обозначения
|
1 |
- |
2 |
3 |
|---|---|---|---|
|
Г44 |
2 |
5 |
| 1 | Тип устройства | Г44 = теплообменник воздушный |
| 2 | Давление на входе | 2 = 0,2 МПа |
| 3 | Расход циркулирующего масла |
3 = 35 л/мин 4 = 70 л/мин 5 = 100 л/мин |
Основные характеристики воздушных теплообменников Г44-2*
|
Обозначение |
Давление на входе, МПа |
Расход циркулирующего масла, л/мин |
Мощность электродвигателя, кВт |
Масса, кг |
|---|---|---|---|---|
|
Теплообменник Г44-23 |
0,2 |
35 |
0,12 |
31 |
|
Теплообменник Г44-24 |
70 |
34 |
||
|
Теплообменник Г44-25 |
100 |
40 |

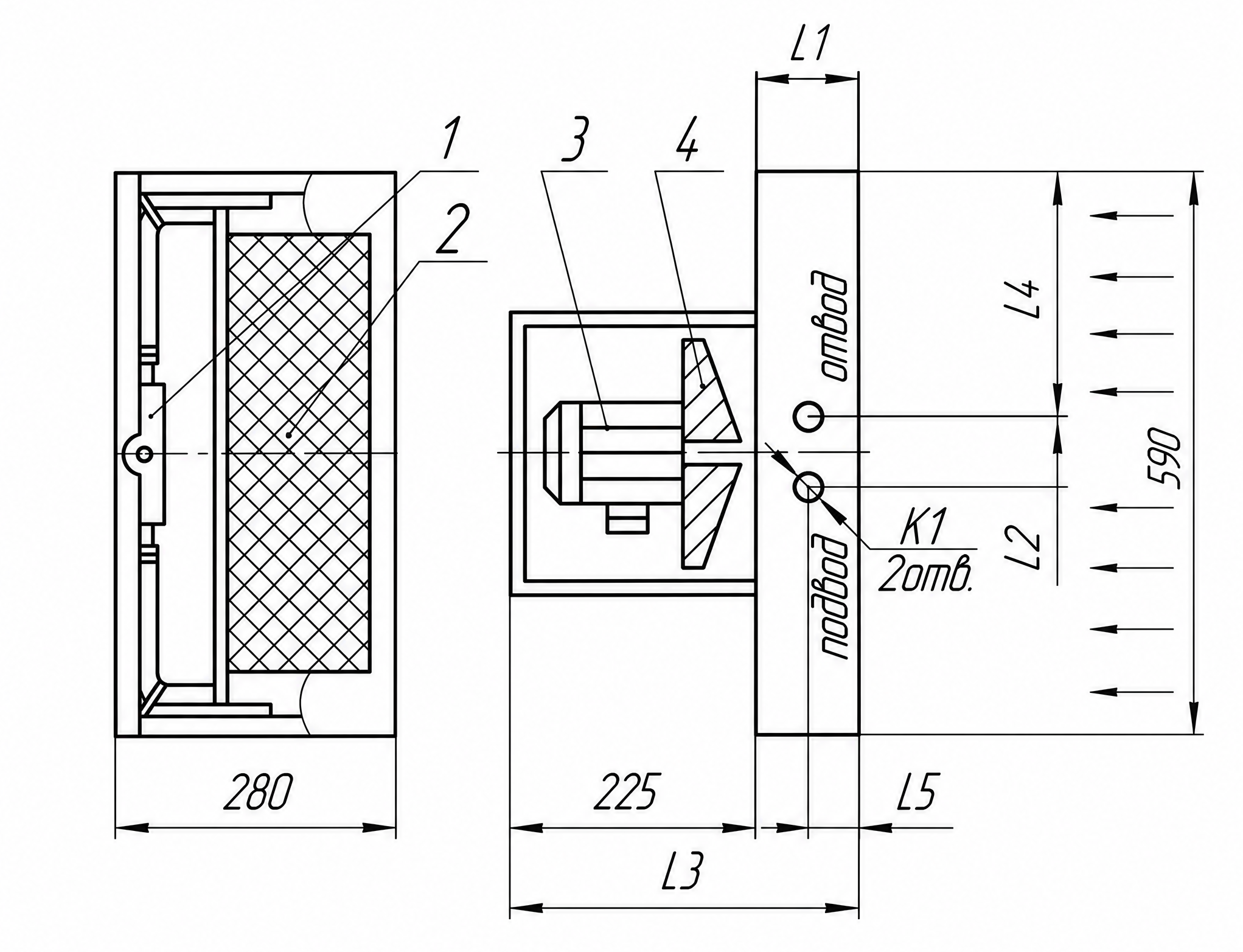

Габаритные и присоединительные размеры
|
Типоразмер воздушного теплообменника |
К1, мм |
L1, мм |
L2, мм |
L3, мм |
L4, мм |
L5, мм |
|
Г44-23 |
К1/2" |
88 |
70 |
313 |
260 |
34 |
|
Г44-24 |
КЗ/4" |
137 |
80 |
362 |
255 |
65 |
|
Г44-25 |
К1" |
193 |
80 |
418 |
255 |
86 |
