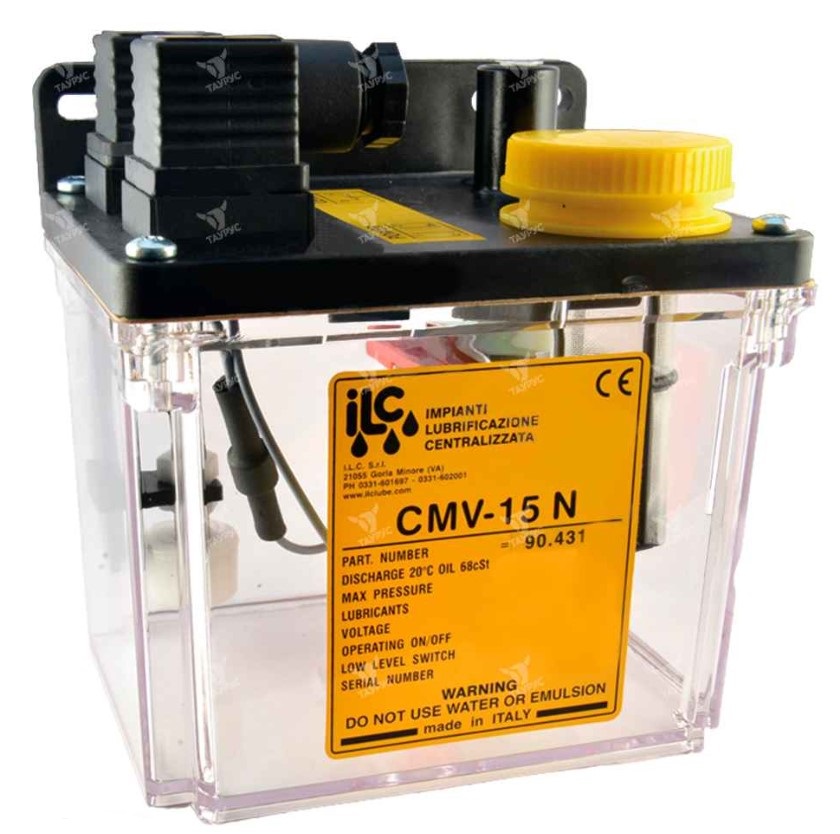

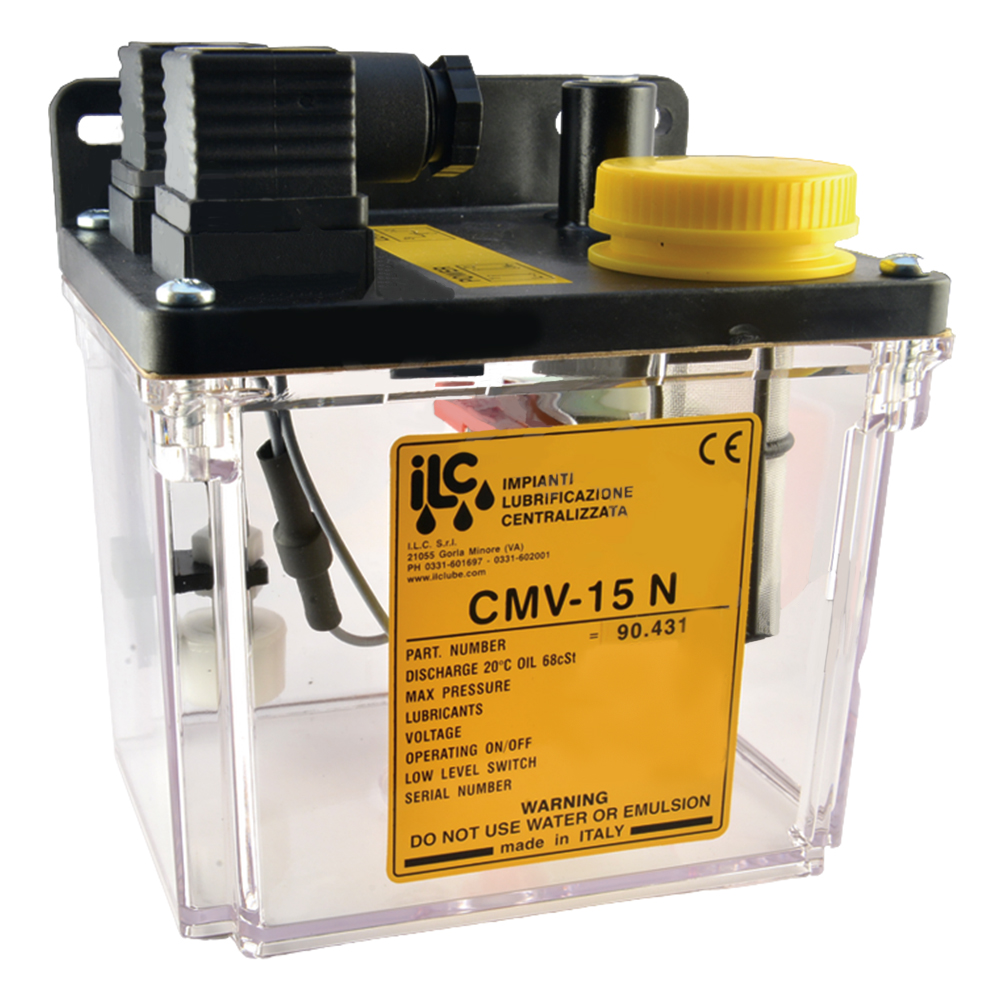

Станции смазки модели CMV-15N-CE без таймера и CMV-15N-SC с таймером используются для централизованной подачи жидкой смазки в однолинейных дроссельных системах, в которых применяют дроссельные питатели модели DPT. Насосная группа состоит из магнита переменного тока, якоря, соединённого с поршнем насоса. Колебания якоря происходят с частотой питающей сети и вызывают перемещение поршня насоса. Подача составляет 100 см³/мин.
В стандартной комплектации станция смазки CMV-15N-CE оборудована реле нижнего уровня, заливной горловиной, сетчатым фильтром, всасывающим фильтром и полупрозрачным пластиковым объёмом 1,2 л или 3,6 л. Электрическое присоединение выполнено в виде двух трёхконтактных разъёмов с защитой по IР-65 (один - для питания станции, другой - для реле нижнего уровня смазки).
Технические характеристики CMV-15 N (C.E., S.C.)
|
Напряжение питающей сети |
24 В; 115 В; 230 В переменного тока 50/60 Гц |
|
Подача |
100 см³ |
|
Рабочее давление |
13 бар (1,3 МПа) |
|
Объём бака |
1,2 л или 3,6 л |
|
Тип смазки |
Масло с вязкостью 50-220 сСт при 40°С |
|
Тонкость фильтрации на всасывании |
60 мкм |
|
Параметры реле нижнего уровня |
1 А; 240 В перем, ток; 200 В пост, ток; 40 Вт |
|
Время паузы |
от 2,5 до 180 минут |
|
Время работы |
от 2,5 до 40 секунд |
|
Диапазон температур |
От -10 °С до + 60°С |
|
Присоединение на выходе станции |
G 1/8" |
Управление станцией типа CMV-15N осуществляется от легко устанавливаемого настраиваемого электронного таймера или какого-либо другого блока управления машины, на которую эта станция установлена. Имейте ввиду, что время работы станции не должно превышать 40 секунд, в противном случае произойдёт перегрев обмоток электромагнита. Настраиваемый электронный таймер поставляется отдельно (см. ниже). Таймер позволяет регулировать время паузы (от 2,5 минут до 180 минут) и время работы станции (от 2,5 секунд до 40 секунд). В зависимости от положения тумблеров на таймере, цикл может начинаться либо со смазки, либо с паузы. С помощью кнопки можно запустить цикл дополнительной смазки.
Важно!
Нельзя использовать в качестве рабочей жидкости воду или эмульсию. Минимальное время паузы должно быть по крайней мере в два раза больше рабочего времени.
Фитинги для подключения CMV-15N CE (CS) в систему
Использование таймера для подключения CMV-15N CE (CS) в систему

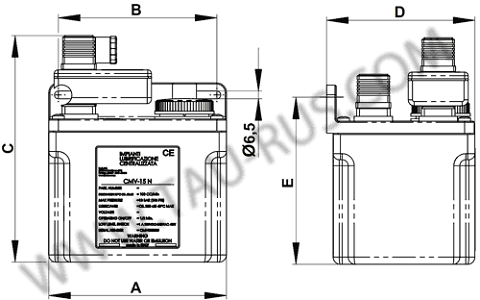

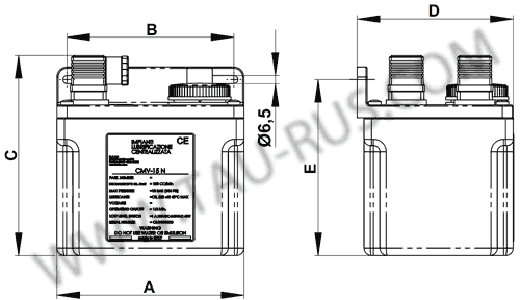

Габаритные и присоединительные размеры станций CMV-15 N (в мм, см. таблицу)
|
Тип станции |
A |
B |
C |
D |
E |
|
Станция CMV-15N 1,2 л + таймер |
148 |
132 |
188 |
123,5 |
139 |
|
Станция CMV-15N 3,6 л + таймер |
230 |
132 |
238 |
131,5 |
189,5 |
|
Станция CMV-15N 1,2 л |
148 |
132 |
188 |
123,5 |
139 |
|
Станция CMV-15N 1,2 л |
230 |
132 |
208,5 |
131,5 |
189,5 |
Перечень станций CMV-15 N SE (SC)
|
Наименование (код станции) |
Напряжение (перемен.), В |
Объём бака, л |
Наличие таймера |
|
Станция смазки CMV-15N CE (90.431.0) |
24 |
1,2 |
без таймера |
|
Станция смазки CMV-15N CE (90.431.1) |
110 |
1,2 |
без таймера |
|
Станция смазки CMV-15N CE (90.431.2) |
230 |
1,2 |
без таймера |
|
Станция смазки CMV-15N SC (90.432.0) |
24 |
1,2 |
с таймером |
|
Станция смазки CMV-15N SC (90.432.1) |
110 |
1,2 |
с таймером |
|
Станция смазки CMV-15N SC (90.432.2) |
230 |
1,2 |
с таймером |
|
Станция смазки CMV-15N CE (90.440.3)*** |
24 |
2,2 |
без таймера |
|
Станция смазки CMV-15N CE (90.440.4)*** |
110 |
2,2 |
без таймера |
|
Станция смазки CMV-15N CE (90.440.5)*** |
230 |
2,2 |
без таймера |
|
Станция смазки CMV-15N SC (90.441.3)*** |
24 |
2,2 |
с таймером |
|
Станция смазки CMV-15N SC (90.441.4)*** |
110 |
2,2 |
с таймером |
|
Станция смазки CMV-15N SC (90.441.5)*** |
230 |
2,2 |
с таймером |
|
Станция смазки CMV-15N CE (90.454.1) |
24 |
3,6 |
без таймера |
|
Станция смазки CMV-15N CE (90.454.2) |
110 |
3,6 |
без таймера |
|
Станция смазки CMV-15N CE (90.454.3) |
230 |
3,6 |
без таймера |
|
Станция смазки CMV-15N SC (90.454.4) |
24 |
3,6 |
с таймером |
|
Станция смазки CMV-15N SC (90.454.5) |
110 |
3,6 |
с таймером |
|
Станция смазки CMV-15N SC (90.454.6) |
230 |
3,6 |
с таймером |
ВНИМАНИЕ: станции CMV с баком на 2,2 литра в настоящее время поставляются только по спецзаказу
