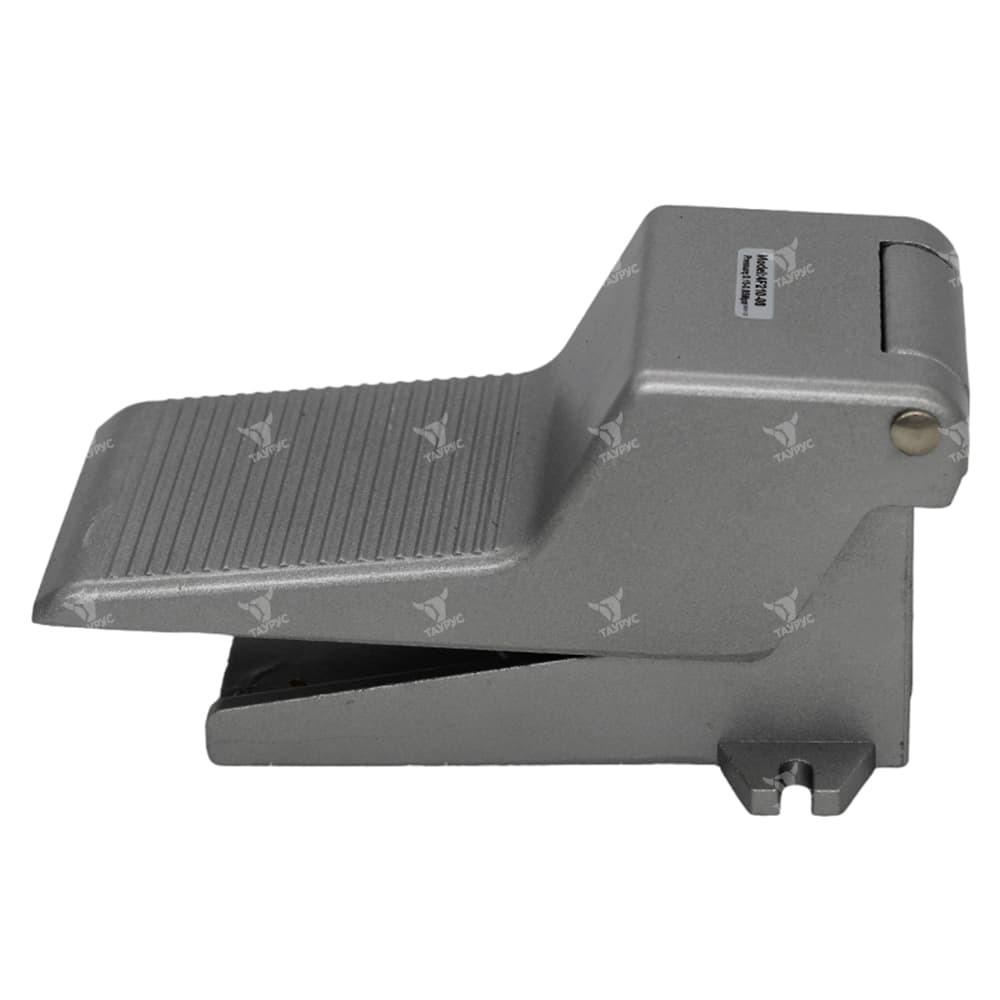

4F - Пневмопедали

Описание пневмораспределителей 4F*10

Пневмораспределители 4F используются для коммутации сжатого воздуха и дистанционного управления пневмосистемой с импульсной подачей сигнала. Режим включения - мускульный ножной.

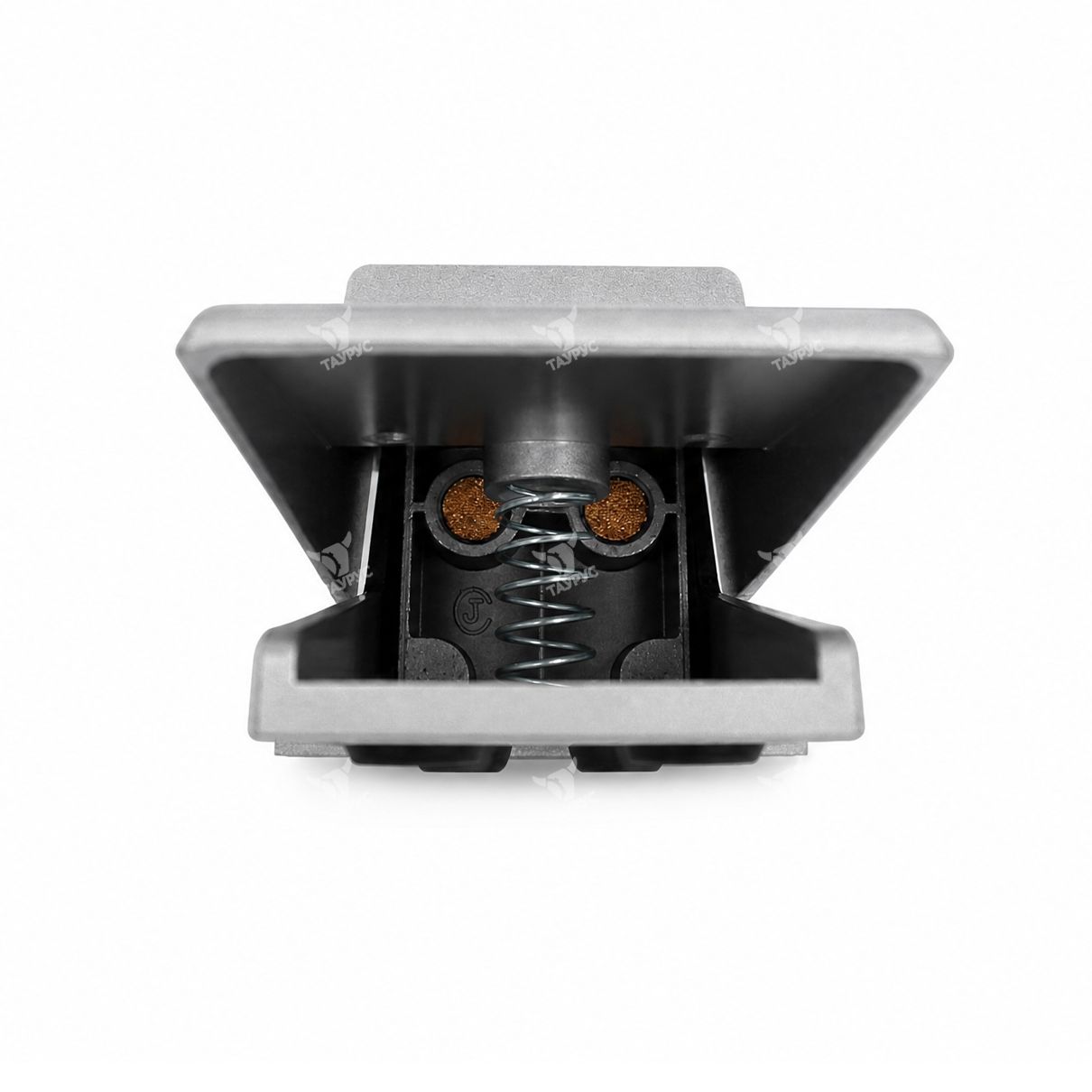

Принцип работы: нажатие педали открывает подачу давления в выходную линию, отпускание - возвращает механизм в исходное положение за счет пружины, а отработанный воздух сбрасывается в атмосферу.

Области применения: промышленная автоматика, пневмоприводы, сборочные линии, прессовое оборудование.

Структура условного обозначения пневмопедалей 4F*10

1	2	3	-	4	5
4F	2	10		08	G

1	Тип устройства	4F - Пневмопедаль (5/2)
2	Серия	2 - Серия 200
3	Тип управления	10 - Моностабильный, пятилинейный двухпозиционный (5/2)
4	Монтажный размер	08 - G 1/4"
5	Модификация	Без обозначения - Стандартный тип G - С защитной крышкой

Характеристики пневмораспределителей 4F

Модель	4F210-08	4F210-08G
Тип управления	Мускольное
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Тип резьбы	G

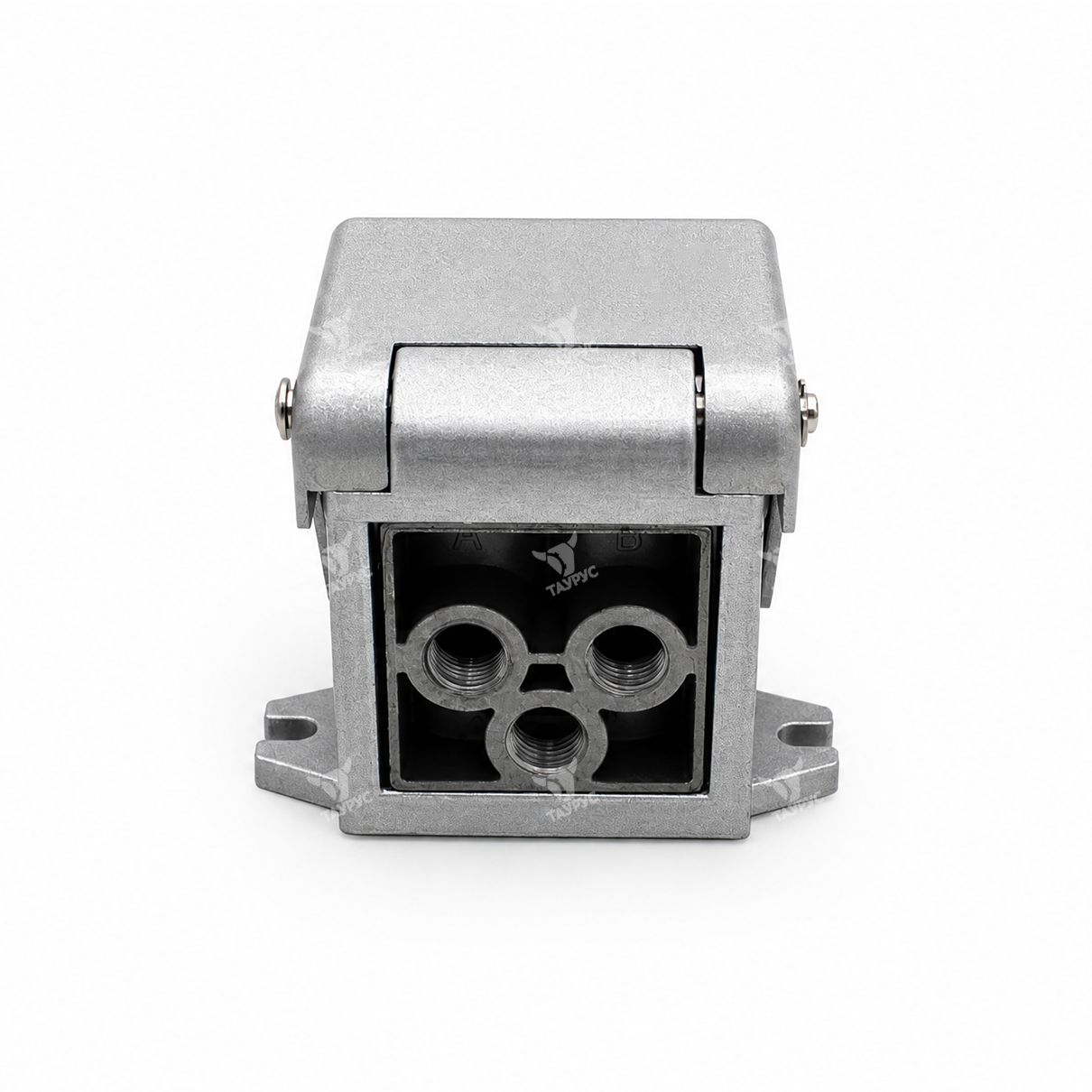

Размеры присоединительных отверстий: -Вход -Выход -Выхлоп	1/4" 1/4" 1/4"
Рабочее давление, МПа	0 - 0.8
Рабочая температура, °C	0 - 60
Материал корпуса	Алюминий
Наличие защитного кожуха	Нет	Есть

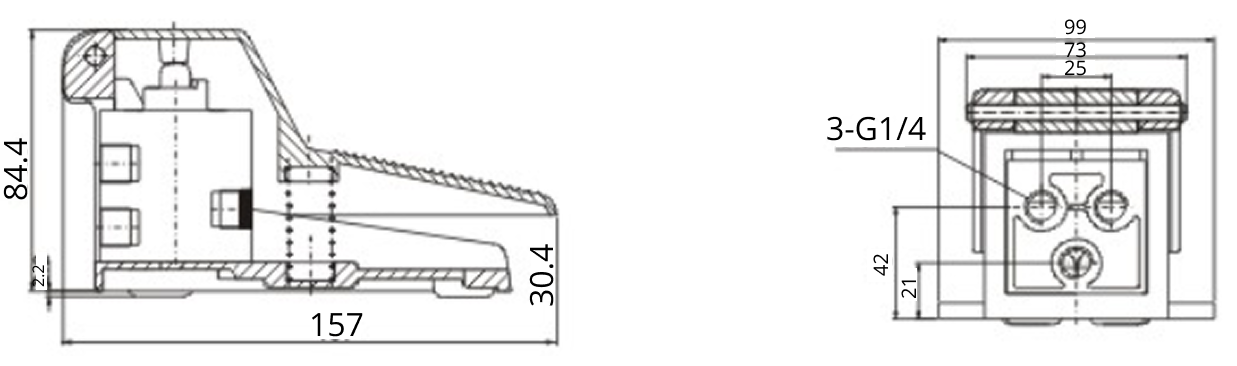

Габаритные и присоединительные размеры 4F*10
