MDA - Гидроцилиндры
MDA - Гидроцилиндры

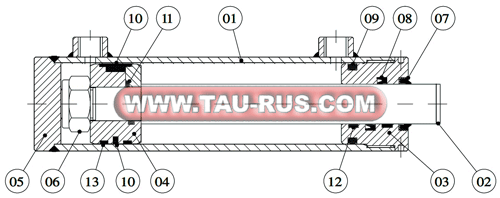

Гидроцилиндры MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70 относятся к гидроцилиндрам двухстороннего действия, изготавливаются в соответствии с типоразмерными динамическими нагрузками в различных отраслях промышленности. (См. подробное описание)
Основное применение гидроцилиндры MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70 находят в сельскохозяйственной технике: тракторы, комбайны, пресс-подборщики, косилки ротационные, сеялки, культиваторы, навозоуборочные линии, брикетировочные прессы, навесные оборотные плуги, грейферные экскаваторы-погрузчики, сеялки зернотуковые, грабли, картофелесажалки, льнокомбайны, коммунальная техника, плунжно-щеточное оборудование, стогометатели, погрузчики, борона дисковая, жатка навесная фронтальная, посевные комплексы, отвалы бульдозеров, поворот стрелы экскаваторов, поворот вальца катков, рулевое управление и подъём навесного оборудования тракторов, складывание рамы автогрейдера, погрузчики леса манипуляторного типа, выдвижение отвала в направляющих автогрейдера, подъемное устройство наклонной камеры комбайнов, гидроподъемники ГНС тракторов, подъем мотовила жаток комбайнов, управление вариатором мотовила самоходных комбайнов и других гидросистемах сельхозмашин.
Задняя крышка гидроцилиндра и присоединительные патрубки приварены к гильзе. Такое конструктивное исполнение позволяет получить гидроцилиндры с высокой жесткостью.
Цилиндры MDA имеют несколько различных вариантов крепления. Крепление на конце штока всегда приварено в штоку. Цилиндры MDA производятся только в одноштоковом исполнении. За счет упрощенной конструкции и небольшого набора вариантов исполнения цилиндры MDA имеют малую стоимость, уровень которой сопоставим с ценами на цилиндры отечественного производства и ниже.
К гидроцилиндрам MDA* поставляются ремкомплекты SK/MDA*.
Основные параметры гидроцилиндров MDA*
|
Номинальное рабочее давление (непрерывный режим работы) |
бар |
250 |
|
Минимальное рабочее давление |
бар |
15 |
|
Максимальная скорость |
м/с |
0,5 |
|
Положение монтажа |
- |
любое |
|
Диапазон температур жидкости (стандартный) |
°C |
-20 ... +80 |
|
Диапазон вязкости рабочей жидкости |
сСт |
10 ÷ 400 |
|
Класс чистоты рабочей жидкости |
- |
Класс 20/18/15 по ISO 4406:1999 |
|
Рекомендуемая вязкость |
сСт |
25 |
Условное обозначение гидроцилиндров MDA*
|
1 |
- |
2 |
/ |
3 |
x |
4 |
- |
5 |
- |
6 |
- |
7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MDA |
50 |
30 |
200 |
AB |
0 |
0 |
| 1 | Тип устройства | MDA = Гидроцилиндры двустороннего действия |
| 2 | Диаметр поршня | 50 = 50 мм |
| 3 | Диаметр штока | 30 = 30 мм |
| 4 | Ход | 200 = 200 мм |
| 5 | Способ монтажа |
BN = основной цилиндр; AB = задняя проушина и передняя втулка; CC = задняя и передняя проушины; DD = задняя и передняя вилки; EE = две шарнирные проушины; FF = две сферические проушины |
| 6 | Позиция заднего патрубка | 0, 1, 2 ,3 |
| 7 | Позиция переднего патрубка | 0, 1, 2 ,3 |

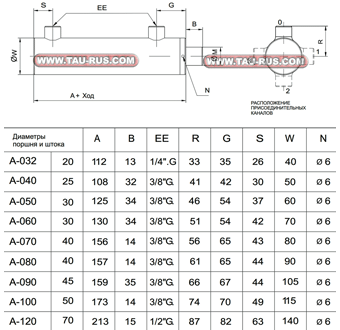

Размеры гидроцилиндров MDA-32/20, MDA-40/25, MDA-50/30, MDA-60/30, MDA-70/50, MDA-80/50, MDA-100/50, MDA-120/70
|
Диаметры поршня и штока |
А |
В |
ЕЕ |
R |
G |
S |
W |
N |
|
|
А-032 |
20 |
112 |
13 |
1/4"G |
33 |
35 |
26 |
40 |
Ø6 |
|
А-040 |
25 |
108 |
32 |
3/8"G |
41 |
42 |
30 |
50 |
Ø6 |
|
А-050 |
30 |
125 |
34 |
3/8"G |
46 |
54 |
37 |
60 |
Ø6 |
|
А-060 |
30 |
130 |
34 |
3/8"G |
51 |
54 |
42 |
70 |
Ø6 |
|
А-070 |
40 |
156 |
14 |
3/8"G |
56 |
65 |
43 |
80 |
Ø6 |
|
А-080 |
40 |
157 |
14 |
3/8"G |
61 |
65 |
44 |
90 |
Ø6 |
|
А-090 |
45 |
159 |
35 |
3/8"G |
66 |
67 |
44 |
105 |
Ø6 |
|
А-100 |
50 |
173 |
14 |
3/8"G |
74 |
70 |
49 |
115 |
Ø6 |
|
А-120 |
70 |
213 |
15 |
1/2"G |
87 |
82 |
63 |
140 |
Ø6 |
|

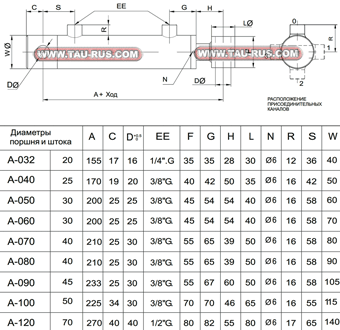

Диаметры поршня и штока |
А |
С |
D+0.5 |
ЕЕ |
F |
G |
H |
L |
N |
R |
S |
W |
|
|
А-032 |
20 |
155 |
17 |
16 |
1/4"G |
35 |
35 |
28 |
30 |
Ø6 |
12 |
36 |
40 |
|
А-040 |
25 |
170 |
19 |
20 |
3/8"G |
40 |
42 |
50 |
35 |
Ø6 |
16 |
42 |
50 |
|
А-050 |
30 |
200 |
25 |
25 |
3/8"G |
45 |
54 |
54 |
40 |
Ø6 |
16 |
58 |
60 |
|
А-060 |
30 |
200 |
25 |
25 |
3/8"G |
45 |
54 |
54 |
40 |
Ø6 |
16 |
58 |
70 |
|
А-070 |
40 |
210 |
25 |
30 |
3/8"G |
55 |
65 |
39 |
50 |
Ø6 |
16 |
58 |
80 |
|
А-080 |
40 |
210 |
25 |
30 |
3/8"G |
55 |
65 |
39 |
50 |
Ø6 |
16 |
58 |
90 |
|
А-090 |
45 |
233 |
25 |
30 |
3/8"G |
55 |
67 |
60 |
50 |
Ø6 |
16 |
58 |
105 |
|
А-100 |
50 |
225 |
34 |
30 |
3/8"G |
70 |
70 |
46 |
65 |
Ø6 |
16 |
55 |
115 |
|
А-120 |
70 |
270 |
40 |
40 |
1/2"G |
80 |
82 |
55 |
80 |
Ø6 |
17 |
65 |
140 |
|

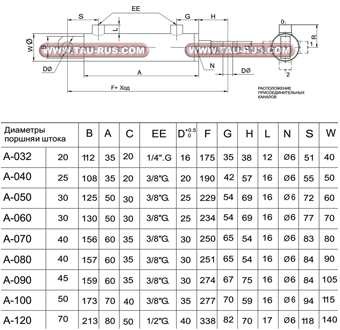

Диаметры поршня и штока |
А |
В |
C |
ЕЕ |
D+05 |
F |
G |
H |
L |
N |
S |
W |
|
|
А-032 |
20 |
112 |
35 |
20 |
1/4"G |
16 |
175 |
35 |
38 |
12 |
Ø6 |
51 |
40 |
|
А-040 |
25 |
108 |
35 |
20 |
3/8"G |
20 |
190 |
42 |
57 |
16 |
Ø6 |
55 |
50 |
|
А-050 |
30 |
125 |
50 |
30 |
3/8"G |
25 |
229 |
54 |
69 |
16 |
Ø6 |
72 |
60 |
|
А-060 |
30 |
130 |
50 |
30 |
3/8"G |
25 |
234 |
54 |
69 |
16 |
Ø6 |
77 |
70 |
|
А-070 |
40 |
156 |
60 |
35 |
3/8"G |
30 |
250 |
65 |
54 |
16 |
Ø6 |
83 |
80 |
|
А-080 |
40 |
157 |
60 |
35 |
3/8"G |
30 |
251 |
65 |
54 |
16 |
Ø6 |
84 |
90 |
|
А-090 |
45 |
159 |
60 |
35 |
3/8"G |
30 |
274 |
67 |
75 |
16 |
Ø6 |
84 |
105 |
|
А-100 |
50 |
173 |
70 |
40 |
3/8"G |
35 |
277 |
70 |
59 |
16 |
Ø6 |
94 |
115 |
|
А-120 |
70 |
213 |
80 |
50 |
1/2"G |
40 |
338 |
82 |
70 |
17 |
Ø6 |
118 |
140 |
|
Диаметры поршня и штока |
А |
В |
С |
D+05 |
ЕЕ |
F |
G |
H |
J |
L |
T |
P |
S |
W |
|
|
А-032 |
20 |
112 |
35 |
40 |
16 |
1/4"G |
193 |
35 |
47 |
34 |
12 |
35 |
16 |
60 |
40 |
|
А-040 |
25 |
108 |
40 |
50 |
20 |
3/8"G |
220 |
42 |
72 |
40 |
16 |
40 |
20 |
70 |
50 |
|
А-050 |
30 |
125 |
50 |
55 |
25 |
3/8"G |
249 |
54 |
79 |
45 |
16 |
50 |
25 |
82 |
60 |
|
А-060 |
30 |
130 |
50 |
55 |
25 |
3/8"G |
254 |
54 |
79 |
45 |
16 |
50 |
25 |
87 |
70 |
|
А-070 |
40 |
156 |
60 |
65 |
30 |
3/8"G |
270 |
65 |
64 |
50 |
16 |
60 |
30 |
93 |
80 |
|
А-080 |
40 |
157 |
60 |
65 |
30 |
3/8"G |
271 |
65 |
64 |
50 |
16 |
60 |
30 |
94 |
90 |
|
А-090 |
45 |
159 |
60 |
65 |
30 |
3/8"G |
294 |
67 |
85 |
50 |
16 |
60 |
30 |
94 |
105 |
|
А-100 |
50 |
173 |
70 |
75 |
35 |
3/8"G |
297 |
70 |
69 |
55 |
16 |
70 |
35 |
104 |
115 |
|
А-120 |
70 |
213 |
90 |
95 |
40 |
1/2"G |
388 |
82 |
95 |
80 |
17 |
90 |
40 |
143 |
140 |
|

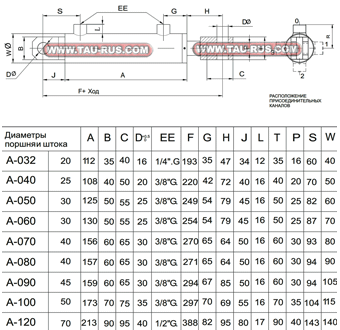

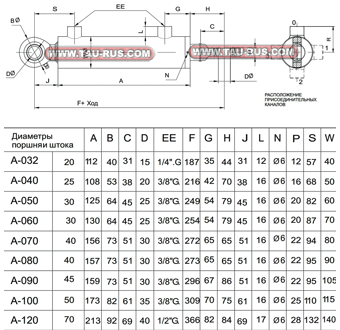

Диаметры поршня и штока |
А |
В |
С |
D |
ЕЕ |
F |
G |
H |
J |
L |
N |
P |
S |
W |
|
|
А-032 |
20 |
112 |
40 |
31 |
15 |
1/4"G |
187 |
35 |
44 |
31 |
12 |
Ø6 |
12 |
57 |
40 |
|
А-040 |
25 |
108 |
53 |
38 |
20 |
3/8"G |
216 |
42 |
70 |
38 |
16 |
Ø6 |
16 |
68 |
50 |
|
А-050 |
30 |
125 |
64 |
45 |
25 |
3/8"G |
249 |
54 |
79 |
45 |
16 |
Ø6 |
20 |
82 |
60 |
|
А-060 |
30 |
130 |
64 |
45 |
25 |
3/8"G |
254 |
54 |
79 |
45 |
16 |
Ø6 |
20 |
87 |
70 |
|
А-070 |
40 |
156 |
73 |
51 |
30 |
3/8"G |
272 |
65 |
65 |
51 |
16 |
Ø6 |
22 |
94 |
80 |
|
А-080 |
40 |
157 |
73 |
51 |
30 |
3/8"G |
273 |
65 |
65 |
51 |
16 |
Ø6 |
22 |
95 |
90 |
|
А-090 |
45 |
159 |
73 |
51 |
30 |
3/8"G |
296 |
67 |
86 |
51 |
16 |
Ø6 |
22 |
95 |
105 |
|
А-100 |
50 |
173 |
82 |
61 |
35 |
3/8"G |
309 |
70 |
75 |
61 |
16 |
Ø6 |
25 |
110 |
115 |
|
А-120 |
70 |
213 |
92 |
69 |
40 |
1/2"G |
366 |
82 |
84 |
69 |
17 |
Ø6 |
28 |
132 |
140 |
|

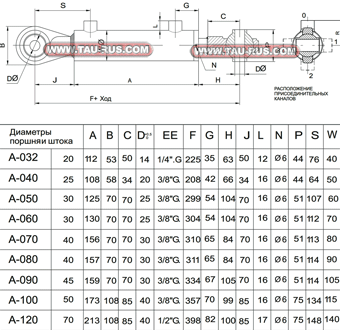

Диаметры поршня и штока |
А |
В |
С |
D+05 |
ЕЕ |
F |
G |
H |
J |
L |
N |
P |
S |
W |
|
|
А-032 |
20 |
112 |
53 |
50 |
14 |
1/4"G |
225 |
35 |
63 |
50 |
12 |
Ø6 |
44 |
76 |
40 |
|
А-040 |
25 |
108 |
58 |
34 |
20 |
3/8"G |
208 |
42 |
66 |
34 |
16 |
Ø6 |
44 |
64 |
50 |
|
А-050 |
30 |
125 |
70 |
70 |
25 |
3/8"G |
299 |
54 |
104 |
70 |
16 |
Ø6 |
51 |
107 |
60 |
|
А-060 |
30 |
130 |
70 |
70 |
25 |
3/8"G |
304 |
54 |
104 |
70 |
16 |
Ø6 |
51 |
112 |
70 |
|
А-070 |
40 |
156 |
70 |
70 |
30 |
3/8"G |
310 |
65 |
84 |
70 |
16 |
Ø6 |
51 |
113 |
80 |
|
А-080 |
40 |
157 |
70 |
70 |
30 |
3/8"G |
311 |
65 |
84 |
70 |
16 |
Ø6 |
51 |
114 |
90 |
|
А-090 |
45 |
159 |
70 |
70 |
30 |
3/8"G |
334 |
67 |
105 |
70 |
16 |
Ø6 |
51 |
114 |
105 |
|
А-100 |
50 |
173 |
108 |
85 |
40 |
3/8"G |
357 |
70 |
99 |
85 |
16 |
Ø6 |
75 |
134 |
115 |
|
А-120 |
70 |
213 |
108 |
85 |
40 |
1/2"G |
398 |
82 |
100 |
85 |
17 |
Ø6 |
75 |
148 |
140 |
Краткий перечень комплектов уплотнений SK/MDA* для гидроцилиндров MDA*
|
Название |
|
SK/MDA-60/40-NBR - Рем. комплект г/цилиндра 60/40 |
|
SK/MDA-100/70-NBR_040671009599 - Комплект уплотнений к гидроцилиндру MDA 100/70 |
|
SK/MDA-90/50-NBR - Рем. комплект г/цилиндра 90/50 |
|
SK/MDA-60/40-Viton - Рем. комплект для г/цилиндра 60/40 (Вайтон +120град.) |
|
SK/MDA-50/30-NBR_071300000003 - Комплект уплотнений к гидроцилиндру |
|
SK/MDA-100/70-NBR_040671009599 (for cylinder 100/70x1600_special) - Комплект уплотнений |
|
SK/MDA-70/50-NBR - Рем. комплект г/цилиндра 70/50 |
|
SK/MDA-60/30-NBR_071300000004 - Рем. комплект г/цилиндра 60/30 |
|
SK/MDA-80/50-NBR - Рем. комплект г/цилиндра 80/50 |
|
SK/MDA-50/25-NBR - Комплект уплотнений к гидроцилиндру |
Примеры для заказов:
- MDA-32/20x0250-AB-0-0 - Гидроцилиндр 32/20, ход 250 мм, задняя проушина и передняя втулка
- MDA-70/45x3000-EE-0-0 - Гидроцилиндр со сферическими шарнирами 70/45 ход 3000мм
- MDA-100/50x0040-EE-0-0 - Гидроцилиндр 100/50 мм, ход 40 мм проушина, шток - проушина
- MDA-40/25x0255-EE-3-1 - Гидроцилиндр с двумя шарнирными проушинами 40/25 ход 255мм
- MDA-80/40x1000-AB-0-0 - Гидроцилиндр c передней и задней втулками, D= 80/40 мм., ход 1000мм
