Маслоуказатель МС1 и МС2 предназначен для контроля уровня масла, для трансформаторов являющегося диэлектриком, в расширителе масляного силового трансформатора (автотрансформатора) в процессе его работы, а в случае достижения минимальных (максимальных) значений уровня позволяет выдавать электрический сигнал.
Так же, указатели уровня масла стрелочные МС-1 (МС-2), обеспечивают возможность установить в расширителе трансформатора нормальный уровень масла, в процессе его заливки.
Маслоуказатель МС 1 предназначен трансформатора, имеющего расширитель с гибкой оболочкой, в котором масло полностью защищено от соприкосновения с окружающим воздухом.
Маслоуказатель МС 2 предназначен для трансформатора, имеющего расширитель без гибкой оболочки, и расширителя для контактора РПН.
Структура обозначения
|
1 |
- |
2 |
- |
3 |
|---|---|---|---|---|
|
МС-1 |
1120 |
У1 |
|
1 |
Тип устройства |
МС-1 - маслоуказатель для расширителя трансформатора с гибкой оболочкой; МС-2 - маслоуказатель для расширителя трансформатора без гибкой оболочки. |
| 2 | Условная длина рычага (мм): |
Для указателей масла МС: 1665 1120 1610 2090 Для указателей масла МС2: 190 280 400 560 720 |
| 3 | Климатическое исполнение | У1 |
Технические характеристики
|
Параметр |
МС-1 |
МС-2 |
|---|---|---|
|
Место размещения при эксплуатации |
открытый воздух |
|
|
Пространственное положение |
вертикальное |
|
|
Диаметр циферблата, мм |
245 |
245 |
|
Напряжение постоянного тока (не более), В |
250 |
250 |
|
Напряжение переменного тока частотой 50…60 Гц (не более) , В |
250 |
250 |
|
Сила тока (не более), А |
1 |
1 |
|
Коммутируемая мощность контактов (не более), Вт |
30 |
30 |
|
Срок службы до списания (средний), год |
25 |
25 |
|
Масса, кг |
6,5 |
4,5 |
Параметры указателей масла (маслоуказателей) MC (МС 1, МС 2)
|
Модель маслоуказателя |
Параметр |
Значение |
|---|---|---|
|
МС-1 665У1 (МС 1-665XЛ1) MC-1 665 У1 Экспорт (МС-1 665 Т1 Экспорт) |
Длина рычага | 665 мм |
| Диаметр расширителя | 690 мм | |
| Масса | 4,2 кг | |
|
MC-1 1120 У1 (МС 1-1120ХЛ1) МС-1 1120 У1 Экспорт (МС-1 1120 Т1 Экспорт) |
Длина рычага | 1120 мм |
| Диаметр расширителя | 940 мм | |
| Масса | 4,4 кг | |
|
МС 1-1610 У1 (МС-1 1610 ХЛ1) МС-1 1610 У1 Экспорт (МС-1 1610 Т1 Экспорт) |
Длина рычага | 1610 мм |
| Диаметр расширителя | 1260 мм | |
| Масса | 4,4 кг | |
|
МС 1-1610 У1 (МС-1 1610 ХЛ1) МС-1 1610 У1 Экспорт (МС-1 1610 Т1 Экспорт) |
Длина рычага | 1610 мм |
| Диаметр расширителя | 1260 мм | |
| Масса | 4,4 кг | |
|
МС-2 190 У1 (МС 2-190 ХЛ1) МС-2 190 У1 Экспорт (МС-2 190 Т1 Экспорт) |
Длина рычага | 190 мм |
| Диаметр расширителя | 470 мм | |
| Масса | 3,7 кг | |
|
МС-2 280 У1 (МС 2-280 ХЛ1) МС 2-280 У1 Экспорт (МС-2 280 Т1 Экспорт) |
Длина рычага | 280 мм |
| Диаметр расширителя | 690 мм | |
| Масса | 3,7 кг | |
|
MC-2 400 У1 (МС 2-400 ХЛ1) МС-2 400 У1 Экспорт (МС-2 400 Т1 Экспорт) |
Длина рычага | 400 мм |
| Диаметр расширителя | 940 мм | |
| Масса | 3,7 кг | |
|
МС-2 720 У1 (МС 2-720 ХЛ1) МС-2 720 У1 Экспорт (МС-2 720 Т1 Экспорт) |
Длина рычага | 720 мм |
| Диаметр расширителя | 1570 мм | |
| Масса | 3,7 кг |

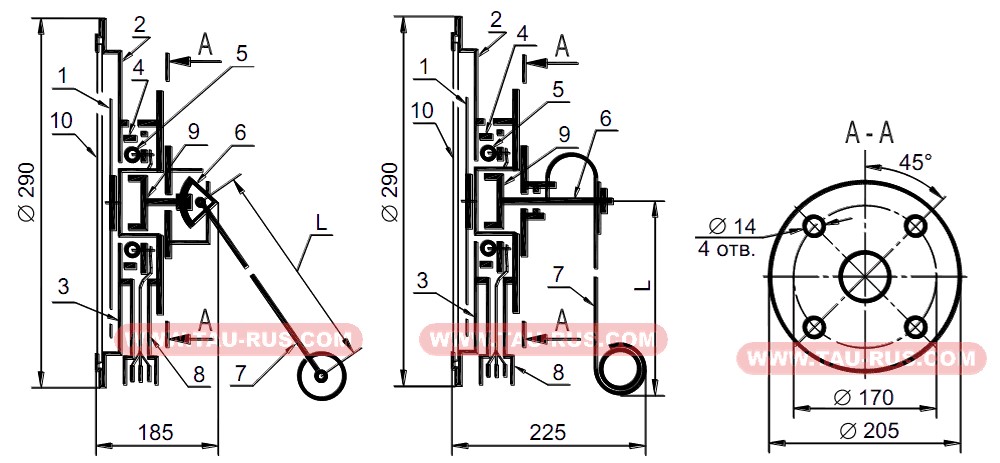

Габаритные и присоединительные размеры маслоуказателей
| 1 | Стрелка с постоянным магнитом | 6 | Привод с постоянным магнитом |
| 2 | Корпус | 7 | Рычаг с роликом для MC1 и с поплавком для MC2 |
| 3 | Циферблат | 8 | Кабельная муфта с контактной колодкой |
| 4 | Неподвижный постоянный магнит | 9 | Подвижный постоянный магнит |
| 5 | Геркон | 10 | Защитное стекло |
Устройство и принцип работы

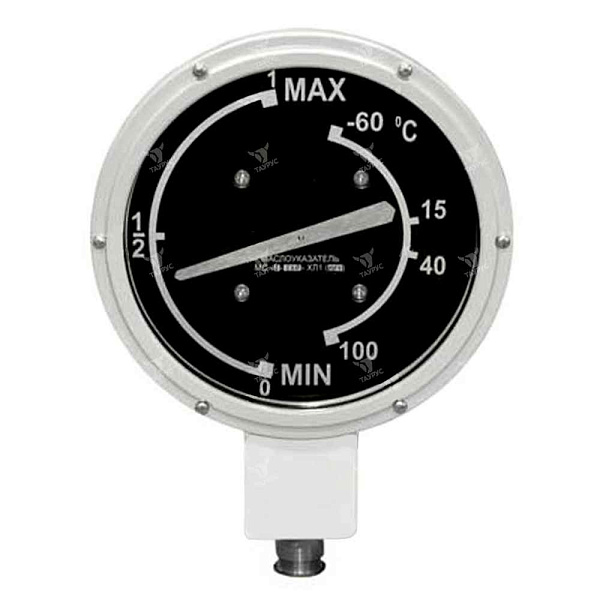

Визуальный контроль уровня масла в расширителе осуществляется по положению конца стрелки на левой шкале циферблата. Визуальный контроль уровня масла в расширителе при заполнении им трансформатора осуществляется по положению конца стрелки на правой шкале циферблата.
На левую шкалу циферблата нанесены три метки, обозначенные цифрами "0", "1/2" и "1", которые соответственно означают:
- нулевой рабочий уровень масла в расширителе;
- уровень масла в расширителе, равный половине его рабочего объема;
- максимальный рабочий уровень масла в расширителе.
На правую шкалу циферблата нанесены метки, обозначенные числами в градусах Цельсия. Каждая из них означает уровень масла в расширителе при соответствующей средней температуре масла в трансформаторе.
Стрелка МС1 связана с роликом, а стрелка МС2 – с поплавком, посредством рычажного привода и двух взаимодействующих между собой магнитов, передающих ей вращательное движение через герметичную стенку корпуса.
Встроенные в корпус два геркона поочередно замыкаются при минимальном и максимальном уровне масла в расширителе. Они предназначены для коммутации сигнальной электрической цепи.
Постоянный магнит, установленный рядом с каждым герконом, служит для его точной настройки на срабатывание при положении стрелки маслоуказателя на метке "MIN" или "MAX".
Рычаг маслоуказателя МС-1 приводится в движение роликом, опирающимся на внутреннюю поверхность гибкой оболочки, лежащей на поверхности масла.
Рычаг маслоуказателя МС-2 приводится в движение поплавком, находящимся на поверхности масла.
Корпус маслоуказателя снабжен болтом М6 для подсоединения заземляющего защитного провода.
