Описание трубок гибких 1/2" для подачи СОЖ
Трубка гибкая 1/2" для подачи СОЖ — наборная полишарнирная трубка с внутренним диаметром 12 мм. Она собирается из пластиковых шарнирных сегментов, которые защёлкиваются друг в друга. Готовая трубка держит любую форму, которую ей придали, и позволяет рукой направить струю точно в зону резания, не останавливая станок.

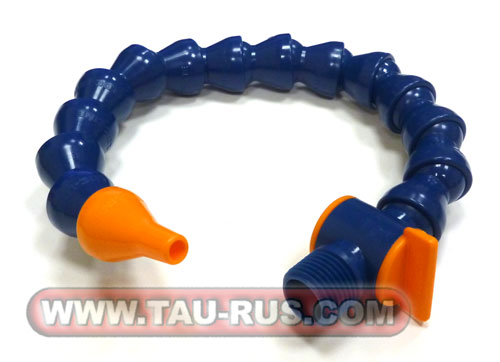

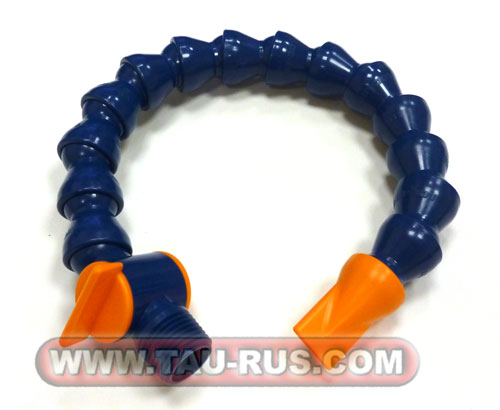

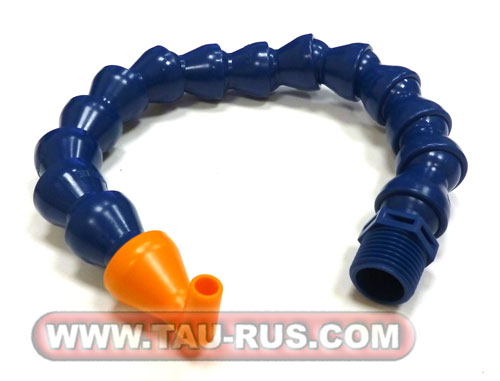

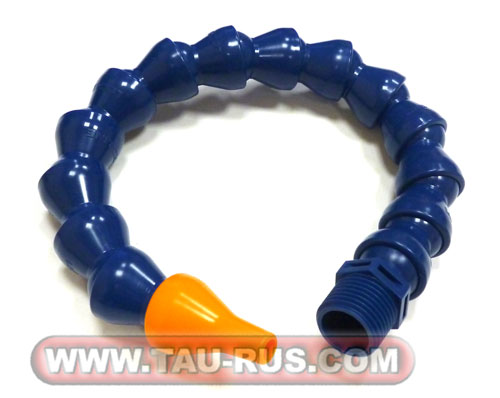

Трубка подаёт смазочно-охлаждающую жидкость (СОЖ) или воздух к режущему инструменту и заготовке. На один конец трубки ставится резьбовой соединитель или вентиль для подключения к станку, на другой — наконечник (сопло), который задаёт форму струи.
Все элементы 1/2" совместимы между собой: из них можно собрать трубку нужной длины, разветвить поток на несколько сопел или перейти на трубку 1/4".
Полный перечень элементов с изображениями — в документе каталог элементов наборной полишарнирной трубки СОЖ (PDF).
Технические характеристики трубок СОЖ 1/2"
| Параметр | изм. | Значение |
|---|---|---|
| Условный размер (типоразмер) | дюйм | 1/2" |
| Внутренний диаметр трубки | мм | 12 |
| Наружный диаметр трубки | мм | 25 |
| Максимальное рабочее давление | бар | 2,5 |
| Максимальная производительность | л/мин | 25 |
| Максимальная рабочая температура | °C | +65 |
| Рабочая среда | — | СОЖ, воздух |
| Материал | — | пластик |
Применение трубок СОЖ 1/2"

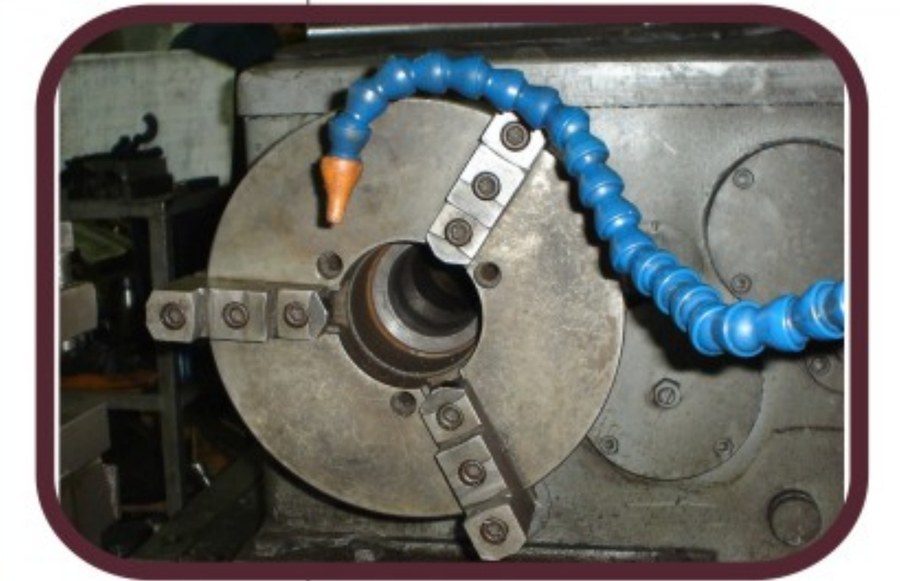

Пластиковые наборные трубки СОЖ 1/2" заменяют металлические трубки в системах охлаждения токарно-винторезных, фрезерных, сверлильных, распиловочных и долбёжных станков.
Преимущества:
- трубку любой конфигурации можно собрать из стандартных элементов;
- разветвители, вентили и разные сопла позволяют подвести СОЖ в труднодоступные места;
- простой монтаж без сварки и гибки;
- направление струи меняется рукой;
- устойчивость к нефтепродуктам.
Как заказать трубку нужной длины
Укажите длину шарнирной (гибкой) части трубки — количество сегментов наши специалисты подберут сами. Также укажите тип соединителя или вентиля и его резьбу (для трубки 1/2" обычно применяются соединители и вентили с резьбой 1/2") и тип наконечника.
Подобрать элементы поможет каталог элементов наборной полишарнирной трубки СОЖ (PDF).
