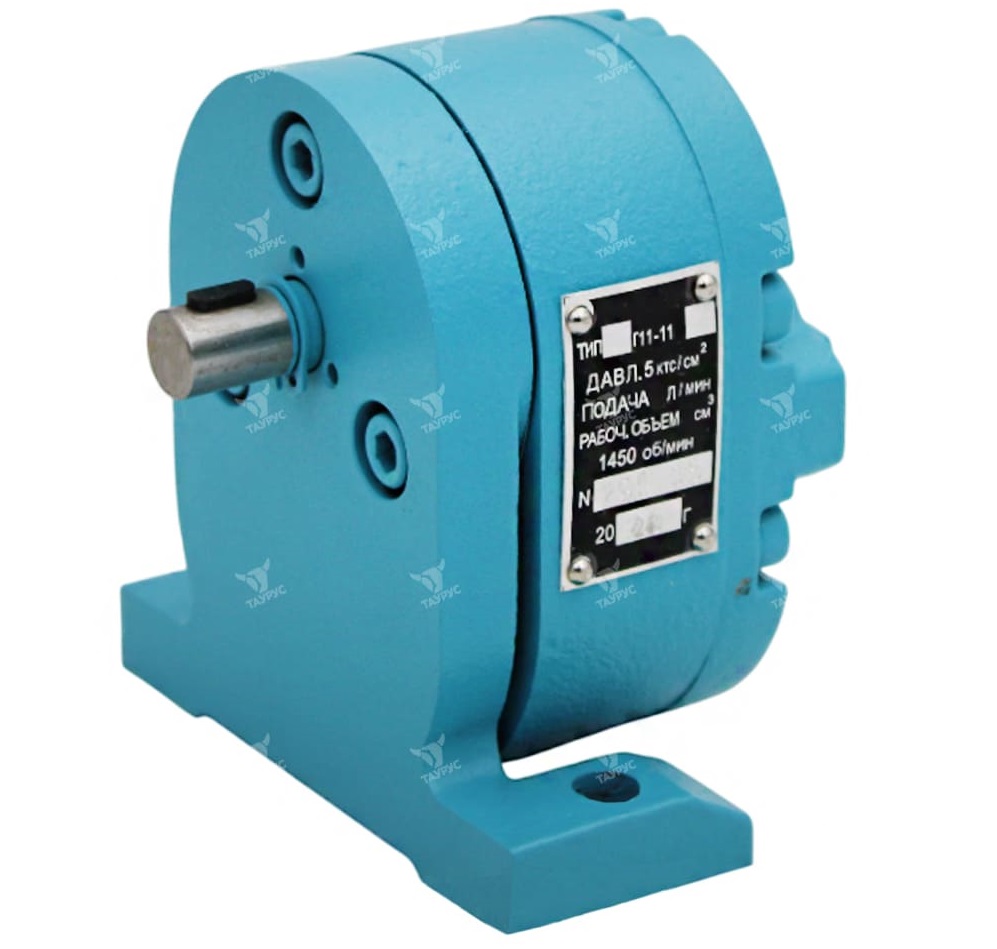

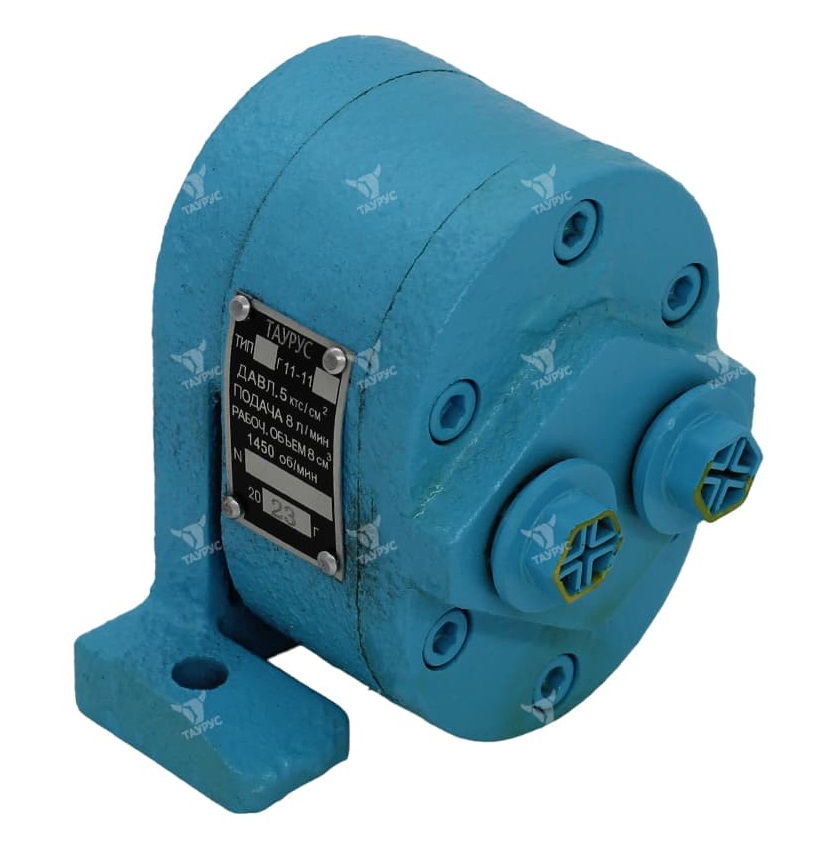

Описание шестеренных насосов Г11-1, АГ11-1
Насосы Г11-1 первой группы (см. также Г11-2 - насосы второй группы) предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 17 до 400 мм²/с при температуре масла 10...55 °С в смазочные системы станков и других стационарных машин. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Допускается применять насосы и насосные агрегаты в гидравлических системах.
Шестеренные насосы Г11-1 применяются в технологическом оборудовании:
- Для обеспечения смазки трущихся деталей и узлов
- Для создания в гидравлических системах рабочего давления на выходе до 0,5 МПа (5 кгс/см²)
Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не грубее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Исполнение насосов по креплению:
- Г11-1 – крепление на лапах
- АГ11-1 – фланцевое крепление
В обычном исполнении гидронасосы изготавливаются с правым вращением приводного вала. По требованию потребителя насосы могут быть изготовлены с левым вращением (литера «Л» в обозначении), либо с возможностью реверсивного вращения приводного вала с целью изменения направления потока перекачиваемой жидкости (литера «Р» в обозначении).
Привод насосов должен осуществляться через упругую муфту, компенсирующую колебания, ударные нагрузки и несоосность валов привода и насоса. Насосы могут устанавливаться в горизонтальном и вертикальном положении на жестком основании, исключающем вибрации. В составе агрегатов ВГ11-1 и ДВГ11-1 возможно погружение насоса в жидкость.
Структура условного обозначения насосов Г11-1, АГ11-1
| 1 | 2 | - | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| А | Г11 | 1 | 1 | А | Л | УХЛ | 4 |
| 1 | Исполнение по виду крепления |
Без обозначения = на лапах А = фланцевое крепление |
| 2 | Модель насоса | Г11 |
| 3 | Группа насоса | 1 |
| 4 | Типоразмер насоса | 1 |
| 5 | Индекс (буква) в зависимости от подачи насоса |
Без обозначения = наибольшая подача, 8 л/мин А = уменьшенная подача, 5 л/мин Б = наименьшая подача, 3 л/мин |
| 6 | Направление вращения вала |
Без обозначения = правое Л = левое Р = реверсивное |
| 7 | Климатическое исполнение |
У = умеренный климат ХЛ = холодный климат УХЛ = умеренный и холодный климат Т = тропический климат |
| 8 | Категория размещения | 1, 2, 3, 4, 5 |
Технические характеристики насосов Г11-1, АГ11-1
| Параметр | изм. |
Г11-11 АГ11-11 |
Г11-11А АГ11-11А |
Г11-11Б АГ11-11Б |
|---|---|---|---|---|
| Рабочий объем | см³ | 8,0 | 5,0 | 3,0 |
| Номинальная подача | л/мин | 8 | 5 | 3 |
| Коэффициент подачи, не менее | % | 76 | 74 | 69 |
| Номинальное давление на выходе | МПа (бар) | 0,5 (5) | ||
| Максимальное давление на выходе | МПа (бар) | 0,6 (6) | ||
| Давление на входе | МПа (бар) | −0,02…+0,02 (−0,2…+0,2) | ||
| Частота вращения номинальная | об/мин | 1450 | ||
| Частота вращения минимальная | об/мин | 600 | ||
| Частота вращения максимальная | об/мин | 1500 | ||
| Мощность насоса при номинальном давлении | кВт | 0,25 | 0,14 | 0,13 |
| Резьба на всасывающем и нагнетающем каналах | — | K 3/8" | K 1/4" | |
| Глубина всасывания, не более | м | 0,5 | ||
| Масса насоса, не более | кг | 2,2 | ||
| Кинематическая вязкость рабочей жидкости | мм²/с (сСт) | 17…400 | ||
| Температура рабочей жидкости | °C | +10…+55 | ||
| Температура окружающей среды | °C | +1…+40 | ||
| Класс чистоты рабочей жидкости, не грубее | — | 13 по ГОСТ 17216-71 | ||
| Тонкость фильтрации, не грубее | мкм | 40 | ||
Характеристики указаны для работы на минеральном масле вязкостью 17…23 мм²/с при температуре масла 50 ± 4 °С. Допускается отклонение рабочего объема не более ±5 %, уменьшение номинальной подачи не более 3 %, увеличение номинальной мощности не более 10 %. Назначенный ресурс насоса при номинальном режиме — 4000 ч.
Устройство и принцип работы насосов Г11-1, АГ11-1
В расточках корпуса насоса вращаются две шестерни. Ведущая шестерня установлена на шпонке на приводном валу, ведомая свободно вращается на оси, запрессованной в корпус. Осевое перемещение ведущей шестерни ограничено пружинными кольцами, ведомой — угольником с одной стороны и корпусом с другой. Приводной вал уплотнен манжетой 1.2-12×25-1 по ГОСТ 8752-79 из маслостойкой резины.
При вращении шестерен со стороны выхода зубьев из зацепления объем камеры всасывания увеличивается, и она заполняется рабочей жидкостью. При входе зубьев в зацепление жидкость вытесняется в камеру нагнетания и далее в гидросистему. Всасывающий и нагнетающий каналы с конической резьбой по ГОСТ 6111-52 расположены в крышке насоса. Направление вращения вала должно соответствовать стрелке на крышке насоса.
Для защиты насоса и гидросистемы от перегрузок устанавливают предохранительный клапан с настройкой не выше 0,6 МПа (6 кгс/см²). Насос устанавливают над уровнем жидкости на высоте не более 0,5 м, подводящий трубопровод должен быть по возможности коротким, с минимальным количеством изгибов.
Габаритные и присоединительные размеры насосов Г11-1, АГ11-1
| Параметр | Значение |
|---|---|
| Каналы, Г11-11 и АГ11-11 | K 3/8" (коническая, ГОСТ 6111-52) |
| Каналы, исполнения А и Б | K 1/4" (коническая, ГОСТ 6111-52) |
| Приводной вал | Ø12 мм, шпоночный, выступ 16 мм |

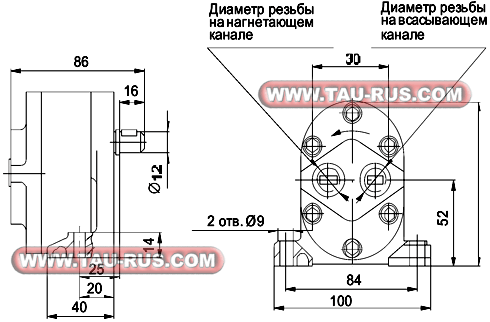

| Г11-1: крепление | лапы, 2 отверстия Ø9 мм, расстояние между отверстиями 84 мм |
| Г11-1: габариты | длина 86 мм, ширина по лапам 100 мм, высота 101 мм |
| Г11-1: высота осей от опорной плоскости | вала — 68,5 мм, каналов — 52 мм |

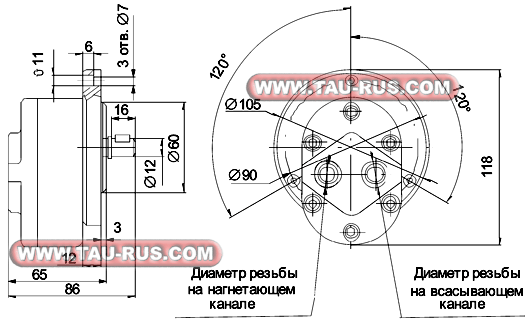

| АГ11-1: крепление | фланец, 3 отверстия на окружности Ø7 мм |
| АГ11-1: центрирующий поясок | Ø60 мм |
| АГ11-1: габариты | длина 86 мм, высота 118 мм, толщина фланца 12 мм |
