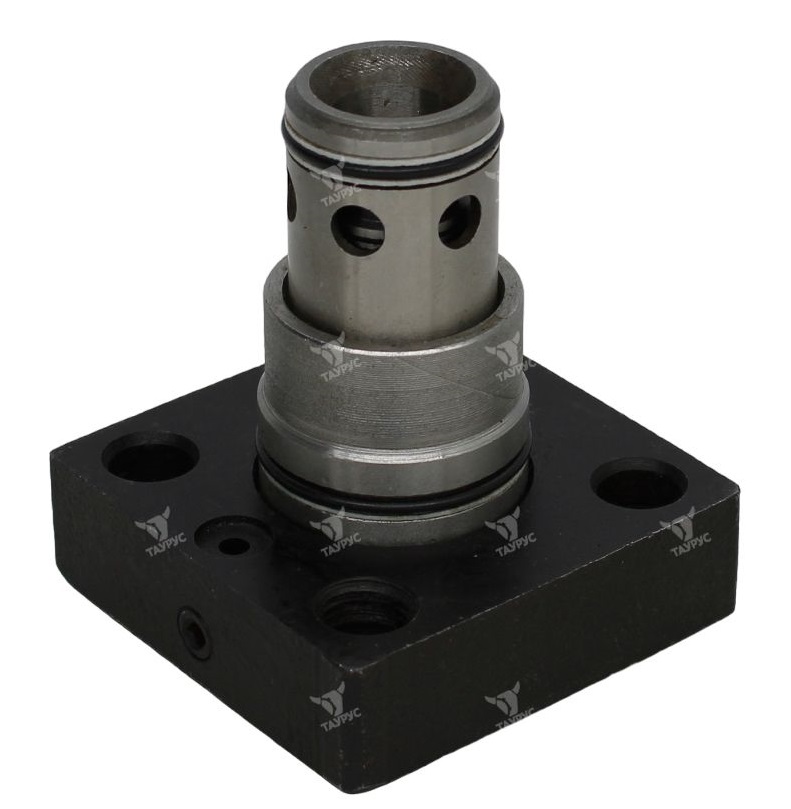

Описание гидрозамков встраиваемого исполнения ГЗВ
Гидрозамки ГЗВ10-000, ГЗВ20-000, ГЗВ32-000, ГЗВ40-000 встраиваемого исполнения, условным проходом 10 мм, 20 мм, 32 мм и 40 мм предназначен для обеспечения свободного пропуска рабочей жидкости в гидросистеме только в одном направлении. В обратном направлении проход рабочей жидкости обеспечивается принудительным открытием запорного элемента с помощью гидравлического цилиндра управления, встроенного в крышку клапана.

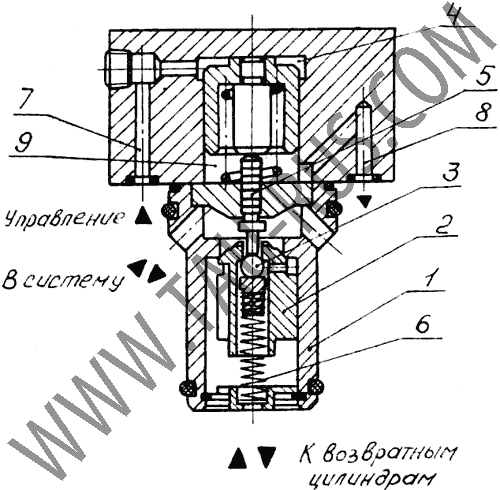

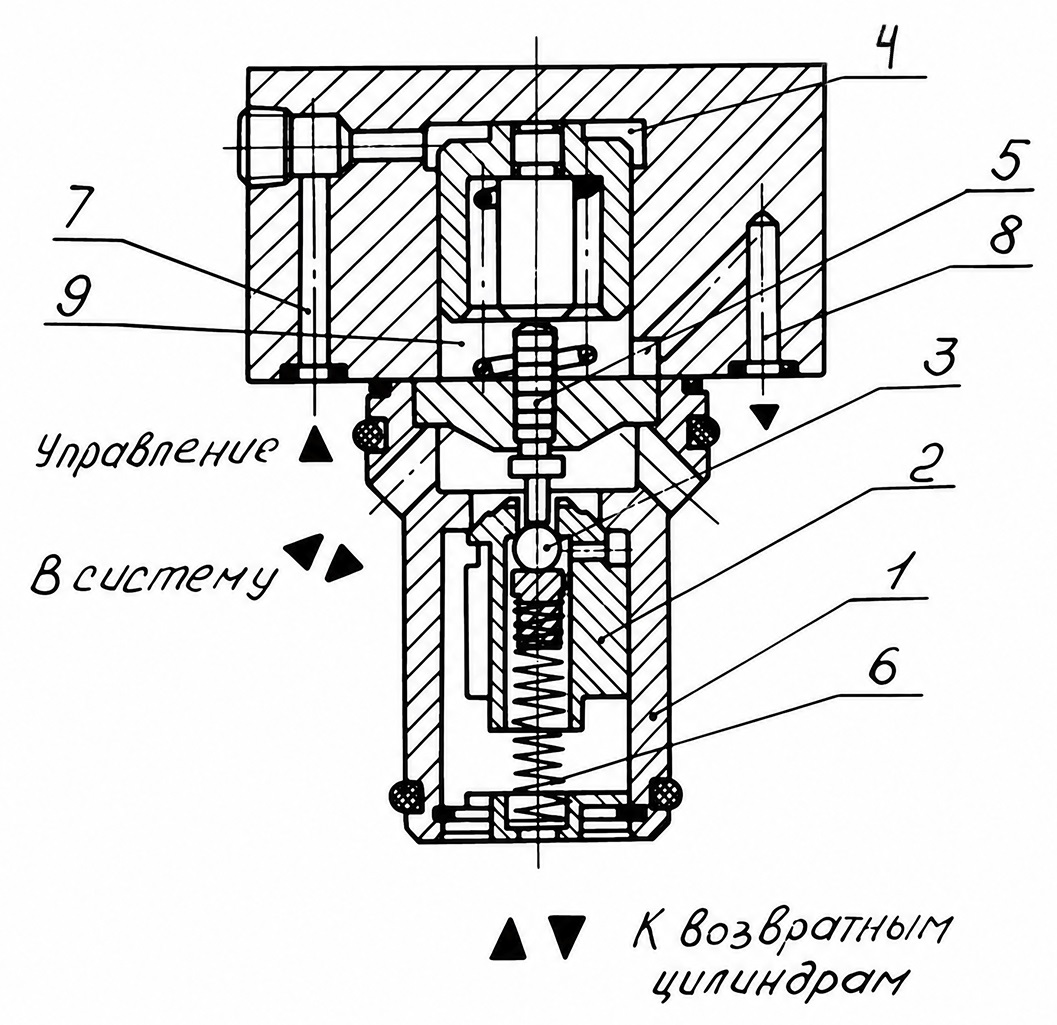

Устройство:
Гидрозамок ГЗВ20-000 состоит из комплекта затвора фланца. Комплект затвора включает в себя основной клапан 2, расположенный в патроне 1 и разгрузочный клапан 3, встроенный в основной клапан.
Гидрозамок ГЗВ работает следующим образом:
Основной и разгрузочный клапаны прижаты к сёдлам пружиной 6. Толкатель 5 обеспечивает принудительное открытие гидрозамка при подаче давления к цилиндру управления 4, расположенному во фланце. Во фланце выполнены отверстия: 7 - для подвода жидкости к цилиндру управления и 8 - для слива утечек из дренажной полости 9.
Пример применения встраиваемого гидрозамка:
Гидрозамок ГЗВ20-000 обеспечивает обеспечивает быстрый ход ползуна вниз при подаче масла к цилиндру управления от вспомогательного насоса и замедленный ход при управлении от полости главного цилиндра. При возвратном ходе ползуна гидрозамок свободно пропускает масло в возвратные цилиндры. Удержание ползуна в определённом положении гидрозамок обеспечивает и при отсутствии давления управления.
Основные характеристики гидрозамков ГЗВ-10, ГЗВ-20, ГЗВ-32, ГЗВ-40
|
Обозначение |
Гидрозамок ГЗВ10 |
Гидрозамок ГЗВ20 |
Гидрозамок ГЗВ32 |
Гидрозамок ГЗВ40 |
|
Условный проход, мм |
10 |
20 |
32 |
40 |
|
Давление на выходе номинальное / максимальное / минимальное, МПа |
32 / 35 / 0,05 |
|||
|
Максимальное допустимое давление на выходе (на сливе), МПа |
35 |
|||
|
Давление управления максимальное / минимальное, МПа |
35 / 1,6 |
|||
|
Максимально допустимое давление в дренажной полости, МПа |
0,2 |
|||
|
Расход рабочей жидкости номинальный / максимальный, дм³/мин |
40 / 63 |
100 / 160 |
250 / 320 |
400 / 630 |
|
Допускаемые внутренние утечки |
Не допускаются |
|||
|
Масса гидрозамка, кг, не более |
0,8 |
1,32 |
3,5 |
7,62 |

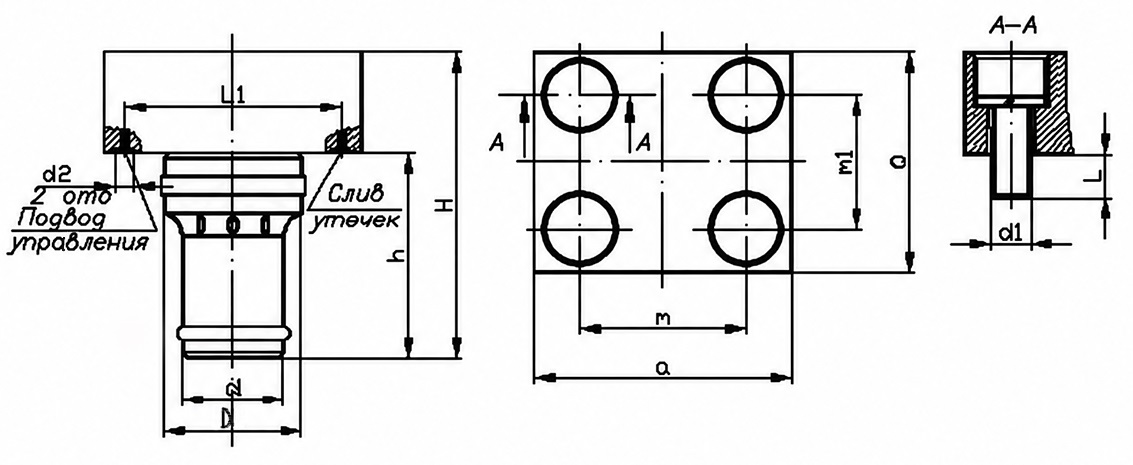

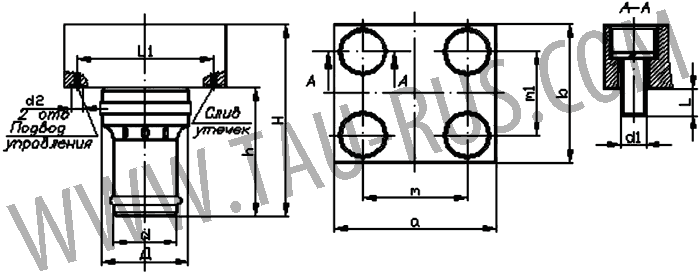

Габаритные и присоединительные размеры гидрозамков ГЗВ
|
Шифр гидрозамка |
a |
d |
m |
m1 |
De |
de |
H |
h |
D1 |
l |
L1 |
dr H11 |
|
Гидрозамок ГЗВ 10 |
65 |
55 |
45 |
35 |
34 |
25 |
81 |
51 |
M10 |
11 |
50 |
8 |
|
Гидрозамок ГЗВ 20 |
75 |
65 |
50 |
40 |
44 |
34 |
99 |
59 |
M12 |
13 |
58 |
8 |
|
Гидрозамок ГЗВ 32 |
86 |
76 |
58 |
48 |
54 |
44 |
122 |
72 |
M14 |
15 |
72 |
8 |
|
Гидрозамок ГЗВ 40 |
1125 |
125 |
85 |
85 |
75 |
55 |
165 |
105 |
M20 |
25 |
100 |
14 |
Пример условного обозначения гидрозамка встраиваемого исполнения с условным проходом 32 мм:
Гидрозамок ГЗВ32 УХЛ4
