RQA, RQR - Клапаны разгрузки

Назначение клапанов RQR3-P*, RQR5-P*, RQR7-P*, RQA5-P*, RQA7-P*

Клапаны RQA5-P*, RQA7-P*, RQR3-P*, RQR5-P*, RQR7-P* обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса при достижении давления настройки. Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс давления из гидроаккумулятора через клапан в открытом положении.

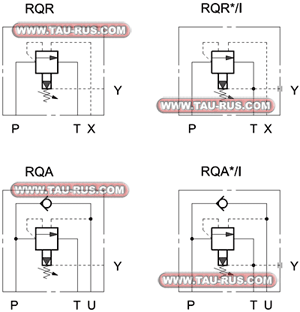

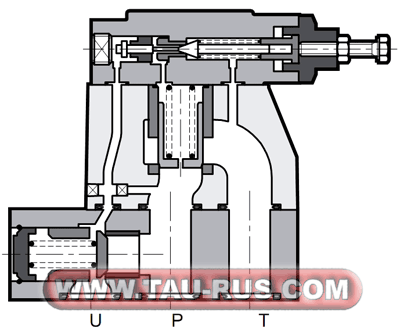

Клапаны имеют уравновешенный золотник в главной ступени и широкие проходы для больших потоков, что обеспечивает снижение перепадов давления.

Структура условного обозначения

1	2	-	3	/	4	/	5	/	6
RQA	5		P5		1		I		42

1	Тип устройства	RQA = клапан разгрузочный со встроенным обратным клапаном (кроме размера 3) RQR = клапан разгрузочный - дистанционное управление
2	Размер	3 = RQR3-P ISO 6264-06-09-*-97 (CETOP R06); 5 = RQR5-P ISO 6264-08-13-*-97 (CETOP R08); 5 = RQA5-P; 7 = RQR7-P ISO 6264-10-07-*-97 (CETOP R10); 7 = RQA7-P
3	Тип монтажа	P = стыковой монтаж на промежуточной плите
	Давление настройки	3 = до 70 бар 5 = до 210 бар 6 = до 350 бар 7 = до 350 бар (для RQR-*P) 7 = до 320 бар (для RQA-*P)

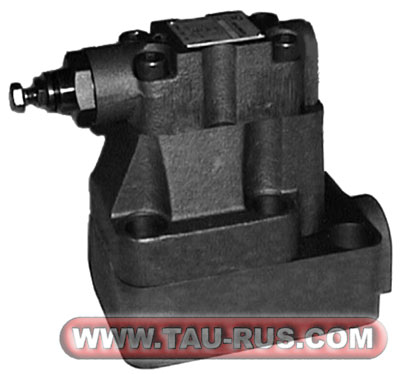

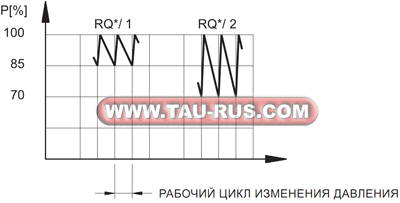

4	Перепад давления	1 = включение насоса при 85% от давления настройки; 2 = включение насоса при 70% от давления настройки
5	Исполнение по дренажу	Пропустить в случае использования внешнего дренажа I = внутренний дренаж (невозможен в случае, если противодавление в сливной магистрали составляет более 2 бар)
6	Серия	42

Технические характеристики клапанов RQR, RQA

Параметры		Клапан RQR3-P*	Клапан RQR5-P*	Клапан RQR7-P*	Клапан RQA5-P*	Клапан RQA7-P*
Максимальное рабочее давление	бар	350			320
Максимальный расход рабочей жидкости	л/мин	200	400	500	400	500
Рекомендуемая фильтрация	мкм	25
Рекомендуемая вязкость рабочей жидкости	сСт	25
Температура рабочей жидкости	°C	-20...+80
Материал применяемых уплотнений	-	NBR
Масса клапана	кг	3,5	4,3	6,5	10,4	19,0

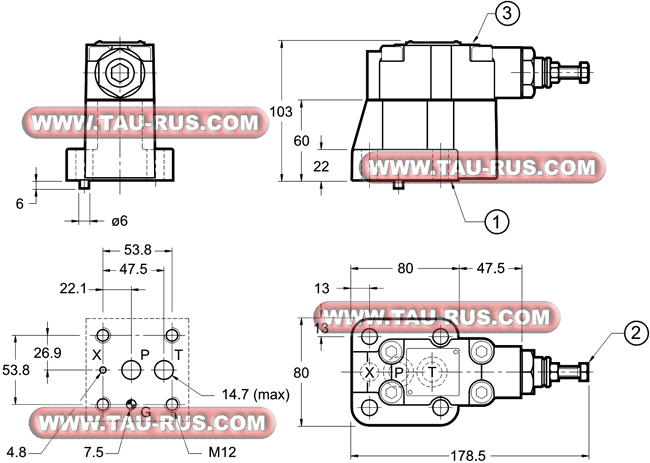

Габаритные и монтажные размеры клапанов RQR3-P*

1 = Монтажная поверхность с уплотнительными кольцами (OR): 2 OR типа 123, 1 OR типа 109.

2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.

3 = Отверстие Y внешнего дренажа 1/8" NPT.

РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ: 4 винта М12х40. Момент затяжки: 69 Нм.

МОНТАЖНАЯ ПОВЕРХНОСТЬ: ISO 6264-06-09-*-97 (CETOP 4.4.2-2-R06-350)

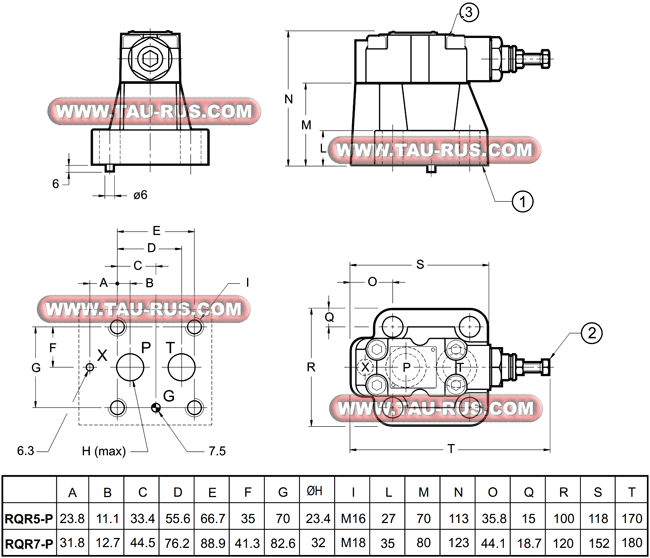

Габаритные и монтажные размеры клапанов RQR5-P*, RQR7-P*

1 = Монтажная поверхность с уплотнительными кольцами (OR):
RQR5: 2 OR типа 3118, 1 OR типа 109.
RQR7: 2 OR типа 4137, 1 OR типа 109.

2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.

3 = Отверстие Y внешнего дренажа 1/8" NPT.

РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ:
RQR5: 4 винта М16х50. Момент затяжки: 170 Нм.
RQR7: 4 винта М18х60 Момент затяжки: 235 Нм

МОНТАЖНАЯ ПОВЕРХНОСТЬ:
RQR5: ISO 6264-08-13-*-97 (CETOP 4.4.2-2-R08-350)
RQR7: ISO 6264-10-17-*-97 (CETOP 4.4.2-2-R10-350)

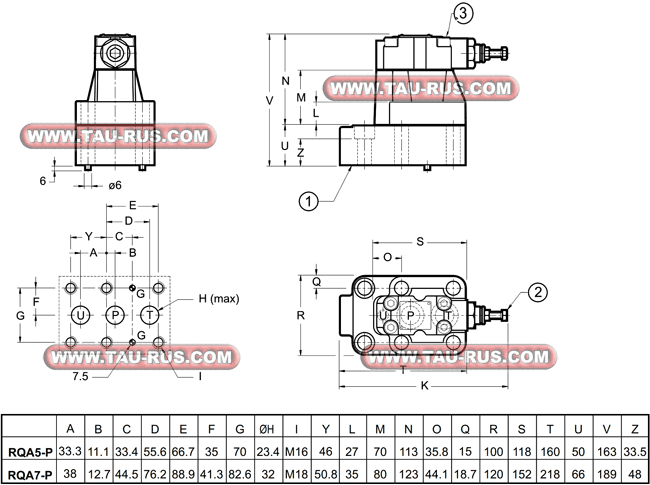

Габаритные и монтажные размеры клапанов RQA5-P*, RQA7-P*

1 = Монтажная поверхность с уплотнительными кольцами (OR):
RQA5: 3 OR типа 3118.
RQA7: 3 OR типа 4137.

2 = Винт регулировки давления с шестигранной головкой: гаечный ключ на 13. Для увеличения давления вращать по часовой стрелке.

3 = Отверстие Y внешнего дренажа 1/8" NPT.

РЕКОМЕНДУЕМЫЕ КРЕПЕЖНЫЕ ВИНТЫ:
RQA5: 4 винта М16х100 2 винта М16х55 Момент затяжки: 170 Нм .
RQA7: 4 винта М18х130 2 винта М18х70 Момент затяжки: 235 Нм

Монтажные плиты для клапанов RQR3-P*, RQR5-P*, RQR7-P*, RQA5-P*, RQA7-P**
