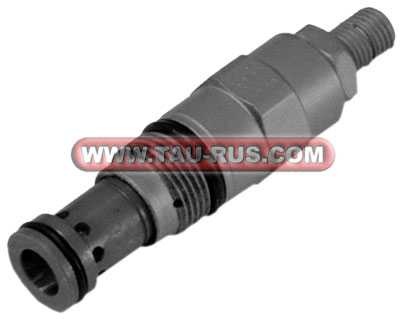

Назначение предохранительных клапанов CRQ*
Клапаны CRQ* обычно используется для регулировки давления в гидравлических контурах, и позволяет перепускать полную подачу насоса даже при значениях давления, близких к установленным.
Клапаны CRQ* производятся с четырьмя различными диапазонами регулировки давления (макс. до 350 бар).

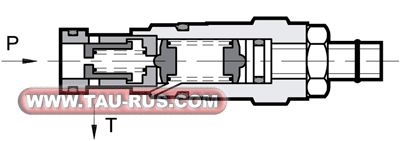

Клапан CRQ* состоит из главного золотника сбалансированного типа и пилотной ступени. Главный золотник , который в обычном положении закрыт, открывается, когда давление в гидравлическом контуре превышает заданное значение в пилотной ступени, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.
Регулировка давления производится при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельно допустимой регулировки.

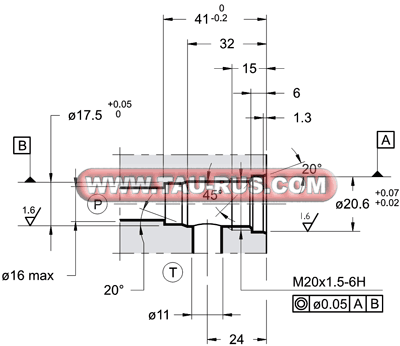

Клапаны CRQ* устанавливаются в монтажные отверстия переходных и присоединительных плит RM4*-MP/30_1235056, P2T-M*/33, VMP-CR22-FV-12-38_103703, P4D-M*/21_1561409,P2D-M*/33 (размеры монтажного отверстия см. чертёж ниже).
Структура условного обозначения предохранительных клапанов CRQ3*, CRQ4*, CRQ5*, CRQ6*
|
1 |
2 |
/ |
3 |
/ |
4 |
/ |
5 |
|---|---|---|---|---|---|---|---|
|
CRQ |
5 |
M1 |
12 |
V |
| 1 | Тип устройства | CRQ = встраиваемый (картриджный) перепускной предохранительный клапан с пилотным управлением |
| 2 | Диапазон регулировки давления |
3 = до 70 бар; 4 = до 140 бар; 5 = до 210 бар; 6 = до 350 бар |
| 3 | Регулировка |
без обозначения = регулировка винтом M1 = регулировочная ручка |
| 4 | Серия | 12 |
| 5 | Уплотнение |
без обозначения = минеральные масла V = уплотнения FPM для специальных жидкостей |
Технические характеристики
|
Параметры |
Клапан CRQ3* |
Клапан CRQ4* |
Клапан CRQ5* |
Клапан CRQ6* |
|
|---|---|---|---|---|---|
|
Максимальное рабочее давление |
бар |
350 |
|||
|
Номинальное рабочее давление |
бар |
70 |
140 |
210 |
350 |
|
Диапазон температур рабочей жидкости |
°C |
-20...+80 |
|||
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
|||
|
Класс чистоты рабочей жидкости |
- |
Класс 10 по NAS 1638 |
|||
|
Обработка поверхности |
- |
Цинковые белила: Fe // Zn 8 // B (EN 12329) |
|||
|
Масса клапана не более |
кг |
0,16 |
|||

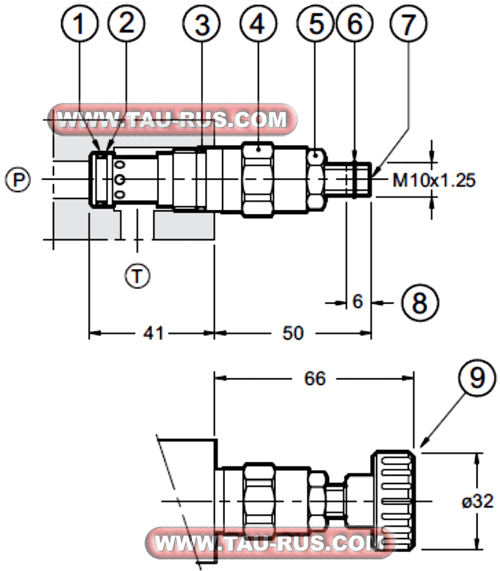

Габаритные размеры
- Уплотнительное кольцо (OR), типа 2056.
- Уплотнительное кольцо (Rarbak), типа 8-015.
- Уплотнительное кольцо (OR), типа 3062.
- Шестигранник: гаечный ключ 22. Момент затяжки 45 - 50 Нм.
- Стопорная гайка: гаечный ключ 17.
- Регулировочный винт с потайной шестигранной головкой: шестигранный ключ 5. Для увеличения давления вращать по часовой стрелке.
- Регулировочная ручка типа K (RM2-W*).
- Максимальный ход регулировки.
- Регулировочная ручка типа М1.
- CRQ3/12 - Предохранительный клапан с пилотным управлением (картридж), 100 л/мин, 0-70 бар;
- CRQ4/M1/12 - Предохранительный клапан с пилотным управлением (картридж) c рукояткой, 100 л/мин, 0-140 бар;
- CRQ5/12 - Предохранительный клапан с пилотным управлением (картридж), 100 л/мин, 0-210 бар;
- RM4*-MP/30_1235056 - Монтажная плита под перепускной предохранительный клапан типа CRQ*;
- P2T-M*/33 - Плита двухместная СЕТОР3 + гнездо под предохранительный клапан CR*, CRQ* (до 50 л/мин.);
- VMP-CR22-FV-12-38_103703 - плита под предохранительный клапан CR* CRQ* , Р - G3/8''-G3/8'', T - G1/2''-G3/8'';
- P4D-M*/21_1561409 - Плита для батарейного монтажа с гнездом для предохранительного клапана CR, CRQ, СЕТОР5, P-T резьбовые;
- P2D-M*/33 - Плита одноместная СЕТОР3 + гнездо под предохранительный клапан CR*, CRQ* (до 50 л/мин.)
