Индикаторы уровня LT1P, LT2P, LT2TP
Параметры индикаторов уровня LT1P, LT2P, LT2TP
- материалы индикатора уровня: защитное стекло - прозрачный полиамидный технополимер, шкала - технополимер, корпус - алюминий, кольца - BUNA-N;
- температурный режим от -20 до +90 °C;
- максимальное рабочее давление до 2 бар при температуре +80°C;
- максимальный крутящий момент затяжки болтов 10 Н*м;
- рекомендуемые гидравлические масла: HH,HM,HR,HV,HG согласно ISO6743/4.
Структура условного обозначения
| 1 | 2 | 3 |
- |
4 |
- |
5 | 6 |
|---|---|---|---|---|---|---|---|
| LT | 2 | TP |
M12 |
CM | * |
| 1 | Тип устройства | LT = серия индикаторов уровня масла |
| 2 | Размер |
1 = D=76 мм 2 = D=127 мм |
| 3 | Исполнение |
без обозначения = без термометра крышки T = с термометром P = с крышкой TP = с термометром и крышкой |
| 4 | Типоразмер |
M10 = резьба М10 для LT1 M12 = резьба М12 для LT2 |
| 5 | Комплектация | СМ = индикаторы в упаковке 6 или 10 шт |
| 6 | Опции | * |

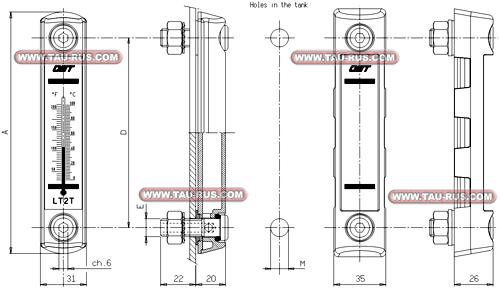

Таблица размеров индикаторов (указателей) уровня масла LT1P, LT2P, LT2TP
|
Tipo |
Dimensioni / Размеры (мм) |
|||
|---|---|---|---|---|
|
A |
D |
E |
M |
|
|
Указатель уровня масла LT1-M10 |
111 |
76 |
M10 |
10,5 |
|
Указатель уровня масла LT1P-M10 |
118 |
76 |
M10 |
10,5 |
|
Указатель уровня масла LTIT-M10 |
111 |
76 |
M10 |
10,5 |
|
Указатель уровня масла LT1TP-M10 |
118 |
76 |
M10 |
10,5 |
|
Указатель уровня масла LT2-M12 |
162 |
127 |
M12 |
12,5 |
|
Указатель уровня масла LT2P-M12 |
166 |
127 |
M12 |
12,5 |
|
Указатель уровня масла LT2T-M12 |
162 |
127 |
M12 |
12,5 |
|
Указатель уровня масла LT2TP-M12 |
166 |
127 |
M12 |
10,5 |
Примеры условного обозначения при заказе указателя уровня масла:
LT2TP-M12 - Индикатор уровня масла (127 мм) с термометром
LT2P-M12 - Индикатор уровня масла 127 мм
Индикаторы уровня LV2E, LV/E1 с реле уровня
Параметры индикаторов уровня LV2E, LV/E1
- материалы индикатора уровня: корпусные детали - специальный нейлон, элементы крепления - нержавеющая сталь;
- температурный режим от -20 до +80 °C;
- максимальное рабочее давление до 1 бар;
- градуировка шкалы от 0 до 80°C (также имеется вторая шкала с градуировкой по Фаренгейту);
- тип реле: нормально-открытое;
- вольтаж: тип E = 3-230 В, тип S = 3-115 В.
Структура условного обозначения
| 1 | 2 | 3 |
|---|---|---|
|
LV |
2 |
E |
| 1 | Тип устройства | LV = серия индикаторов уровня масла |
| 2 | Размер |
2 = D=127 мм 3 = D=254 мм |
| 3 | Исполнение |
E = визуальный контроль и реле уровня Н.О. S = реле °double switch° |

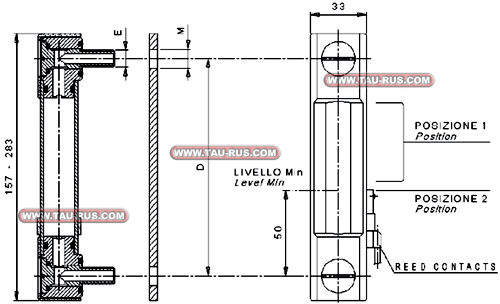

Таблица размеров индикаторов (указателей) уровня масла LV2E, LV/E1
|
Tipo |
Dimensioni / Размеры (мм) |
|||
|---|---|---|---|---|
|
D |
E |
M |
||
|
Ø min. |
Ø max. |
|||
|
Индикатор уровня масла LV1 |
76 |
M10 |
10,5 |
11 |
|
Индикатор уровня масла LV2 |
127 |
M12 |
12,5 |
13 |
|
Индикатор уровня масла LV2T |
127 |
M12 |
12,5 |
13 |
|
Индикатор уровня масла LV2E |
127 |
M12 |
12,5 |
13 |
|
Индикатор уровня масла LV3 |
254 |
M12 |
12,5 |
13 |
|
Индикатор уровня масла LV3T |
254 |
M12 |
12,5 |
13 |
|
Индикатор уровня масла LV3E |
254 |
M12 |
12,5 |
13 |
LV2E - Индикатор уровня масла (127 мм) с реле уровня НО (геркон, 20 Вт, макс. 1А или 230В)
LV/E1-127-M12-SC_0770764 - Индикатор уровня масла с реле уровня НО+НЗ, 20 Вт (макс. 1А или 200В)
