Описание фильтров всасывающих FSI
Основная функция фильтров FSI - защита насоса и гидросистемы в целом от возможного низкодисперсными частицами, находящимися в баке .
Фильтрующим элементом является металлическая гофрированная сетка, обеспечивающая тонкость фильтрации 90 мкм, без уменьшения объемного расхода жидкости.
Для установки фильтра с резьбовым соединением BSP (от 3/8” до 3”) предусмотрен шестигранный хвостовик,позволяющий вручную или с помощью ключа подсоединить его к всасывающему трубопроводу насоса.
Рабочие гидравлические жидкости: на основе минеральных масел типа HL и HLP, согласно ISO 6743/4, вязкостью 2,8...380 сСт и температурой -25...+110 °C.
Температура окружающей среды от -25 до +50 °C/
Обозначение фильтра FSI на гидравлических схемах:
Структура идентификационного кода
|
1 |
- |
2 |
3 |
- |
4 |
/ |
5 |
- |
6 |
|---|---|---|---|---|---|---|---|---|---|
|
FSI |
TB |
100 |
M90S |
10 |
0 |
| 1 | Тип устройства | FSI = погружной всасывающий фильтр |
| 2 | Тип резьбы | TB = резьбовое отверстие BSP |
| 3 | Номинальные размер |
012 = 1/2" 034 = 3/4" 038 = 3/8" 100 = 1" 112 = 1"1/2 114 = 1"1/4 200 = 2" 212 = 2"1/2 300 = 3" |
| 4 | Фильтрующий элемент | M90S = металлическая сетка, степень очистки 90 мкм |
| 5 | Номер серии |
10 (габаритные и монтажные размеры остаются неизменными для серий с 10 по 19) |
| 6 | Исполнение | 0 = без байпасного клапана |

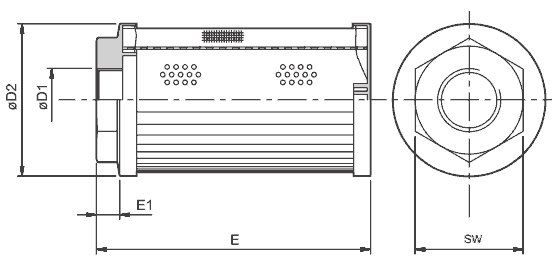

Параметры и размеры фильтра FSI
|
Код фильтра |
Номинальный |
Размеры, мм |
||||
|---|---|---|---|---|---|---|
|
D1 |
D2 |
E |
E1 |
SW |
||
|
Фильтр FSI-TB038-M90S/10-0 |
9 |
3/8" |
52 |
73 |
12 |
30 |
|
Фильтр FSI-TB012-M90S/10-0 |
14 |
1/2" |
70 |
92 |
13 |
42 |
|
Фильтр FSI-TB034-M90S/10-0 |
25 |
3/4" |
70 |
137 |
13 |
42 |
|
Фильтр FSI-TB100-M90S/10-0 |
45 |
1" |
70 |
137 |
13 |
42 |
|
Фильтр FSI-TB114-M90S/10-0 |
75 |
1"1/4 |
99 |
135 |
15 |
70 |
|
Фильтр FSI-TB112-M90S/10-0 |
100 |
1"1/2 |
99 |
218 |
15 |
70 |
|
Фильтр FSI-TB200-M90S/10-0 |
160 |
2" |
130 |
201 |
15 |
70 |
|
Фильтр FSI-TB212-M90S/10-0 |
250 |
2"1/2 |
130 |
253 |
15 |
101 |
|
Фильтр FSI-TB300-M90S/10-0 |
350 |
3" |
130 |
253 |
15 |
101 |
Примечание: Приведенные в таблице значения расходов соответствуют перепаду давления 0,02 бара, измеренному для минерального масла вязкостью 36 сСт при 50°C.
Для жидкостей, чья степень вязкости при конкретном рабочем давлении отличается от 36 сСт, фактический перепад давления следует изменить согласно действующему соотношению:
факт. знач. Δp = 0,02 * (Qфакт. / Qтабличн.) * (факт.знач.вязкости / 36)
Размер фильтра FSI следует выбирать таки образом, чтобы при номинальном расходе перепад давления был ниже 0,02 бара.
