Описание фильтров 1740EB.A, 1740EB.B, 1740EB.C.S
- Фильтр-влагоотделитель предназначен для установки в системах с расходом сжатого воздуха до 2500 нл/мин.
- Корпус и стакан фильтра 1740EB выполнены из легкого сплава.
- Возможность настенного монтажа винтами М8. Винты закрываются декоративной крышечкой.
- Возможность обзора уровня конденсата в стакане.
- Автоматический дренажный клапан для удаления воды из стакана.

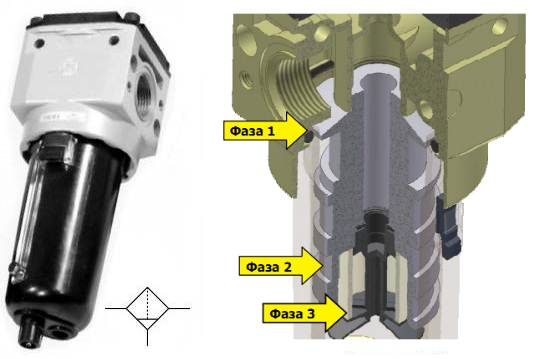

фаза 1 - дросселирование воздуха с последующим расширением для снижения температуры и конденсации воды;
фаза 2 - движение потока воздуха вертикально вниз по геликоидному каналу приводит к оседанию частиц тяжелее воздуха (вода и грязь) на внутренней поверхности стакана.
фаза 3 - фильтрация потока воздуха через обычный фильтр-элемент с выбранной пористостью (см. код для заказа). В фильтре используются стандартные фильтр-элементы типоразмера 3.
Эффективность отделения воды:
- 97% при расходе 500 нл/мин.;
- 95% при расходе 1000 нл/мин.;
- 90% при расходе 2500 нл/мин.
Технические характеристики
|
Присоединение |
G1" |
|
Макс. давление на входе |
13 бар (1,3 МПа) |
|
Макс.окружающая температура (при давлении 10 бар) |
50°C |
|
Масса |
1800 г |
|
Тонкость фильтрации |
5 мкм |
|
Объем стакана |
160 см³ |
|
Положение при установке |
вертикальное |
|
Винты для крепления к стене |
М8 |
|
Макс. момент затяжки фитингов |
40 Нм |

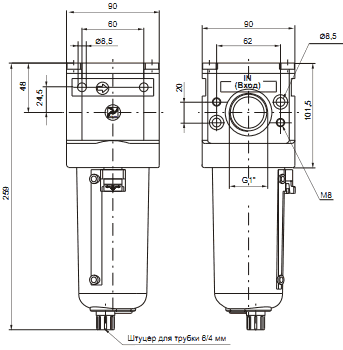

Габаритные размеры
