Монтажные плиты PMSZ* предназначены для установки гидравлических редукционных клапанов стыкового монтажа типа Z3-P5* и Z5-P5*. (Скачать описание)

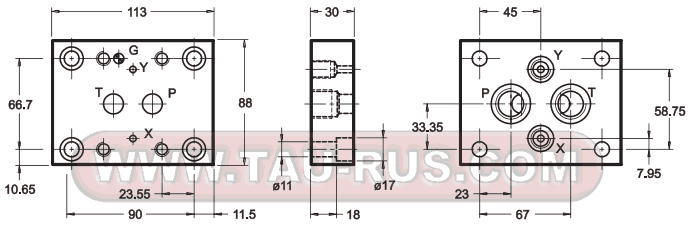

Габаритные и монтажные размеры плиты PMSZ3-AI4G/20 (код 1961231)
Плита PMSZ3-AI4G/20 (код 1961231) выполнена по стандарту CETOP 4.4.4-2-06-320 и служит для установки редукционных клапанов Z3-P5* (Z3-P5/22, Z3-P5R/C/22, Z3-P5/C/22).
Максимально рабочее давление: 320 бар (32 МПа).
Масса плиты: 2,0 кг.
Присоединительные отверстия с задней стороны.
Резьбовые присоединительные отверстия:
P = 1/2" BSP
T = 1/2" BSP
X = 1/4" BSP
Y = 1/4" BSP

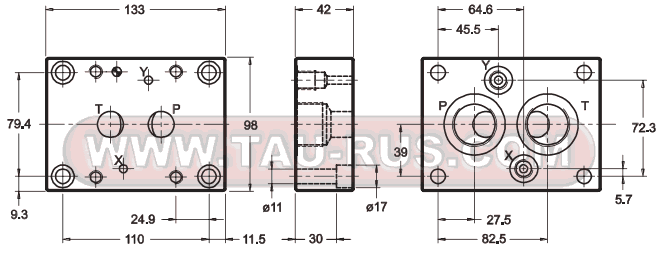

Габаритные и монтажные размеры плиты PMSZ5-AI6G/20 (код 1961241)
Плита PMSZ5-AI6G/20 (код 1961241) выполнена по стандарту CETOP 4.4.2-2-08-320 и служит для установки редукционных клапанов Z5-P5* (Z5-P5/22, Z5-P5R/C/22, Z5-P5/C/22).
Максимально рабочее давление: 320 бар (32 МПа).
Масса плиты: 4,0 кг.
Присоединительные отверстия с задней стороны.
Резьбовые присоединительные отверстия:
P = 1" BSP
T = 1" BSP
X = 1/4" BSP
Y = 1/4" BSP
Примеры для заказа монтажных плит типа PMSZ*:
PMSZ5-AI6G/20_1961241_EP2008 - Плита для монтажа клапанов S-Z , Р-T = G1'', X-Y = G1/4'', присоединительные отверстия сзади
PMSZ3-AI4G/20_EP2006 - Плита для монтажа клапанов S-Z , Р-T = G1/2'', X-Y = G1/4'', присоединительные отверстия сзади
