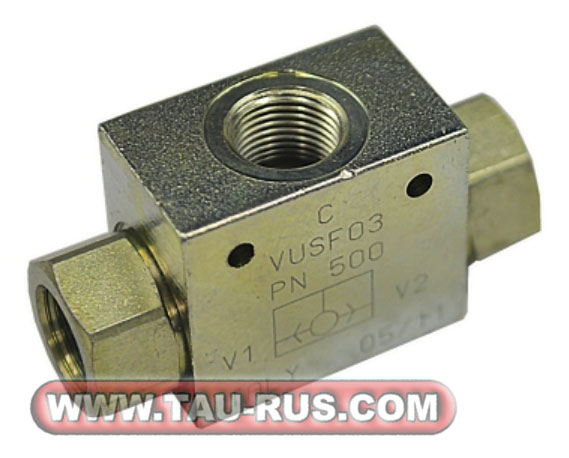

Описание гидроклапанов VUSF*
Рабочие параметры
|
Рабочий диапазон температур окружающей среды |
°C |
-20...+50 |
|
Диапазон температур жидкости |
°C |
-20...+70 |
|
Диапазон вязкостей жидкости |
сСт |
2,8...380 |
|
Рекомендуемая фильтрация |
мкм |
≤ 25 |
|
Рекомендуемая вязкость жидкости |
сСт |
25 |
Структура обозначения клапана ИЛИ VUSF*
|
1 |
2 |
|---|---|
|
VUSF |
03 |
| 1 | Тип устройства | VUSF = Гидроклапан ИЛИ |
| 2 | Присоединение |
01 = 1/4" 02 = 3/8" 03 = 1/2" |
Параметры
|
Код клапана |
Размер |
Максимальный расход, л/мин |
Масса, |
Максимальное |
|---|---|---|---|---|
|
Клапан VUSF 01 |
1/4' |
20 |
0,21 |
350 |
|
Клапан VUSF 02 |
3/8" |
30 |
0,41 |
|
|
Клапан VUSF 03 |
1/2" |
60 |
0,67 |
Размеры клапанов ИЛИ VUSF* (VUSF01, VUSF02, VUSF03
|
Код клапана |
A (BSP) |
B |
C |
D |
E |
F |
G |
L |
M |
N |
|
Клапан VUSF-01 |
1/4' |
50 |
40 |
28 |
11 |
8 |
7,5 |
6 |
30 |
62 |
|
Клапан VUSF-02 |
3/8" |
65 |
50 |
45 |
10 |
8 |
8 |
6,5 |
35 |
78 |
|
Клапан VUSF-03 |
1/2" |
80 |
60 |
60 |
10 |
10 |
10 |
7,5 |
40 |
95 |
Примеры для заказа:
- VUSF01 - Клапан ''ИЛИ'', G1/4'', 20л/мин., 210бар
- VUSF02 - Клапан ''ИЛИ'', G3/8'', 30л/мин., 210бар
- VUSF03 - Клапан ''ИЛИ'', 350 бар, 90 л/мин, G 1/2''
