Описание смазочных дросселей ДР по ТУ 24.00.10.016-88

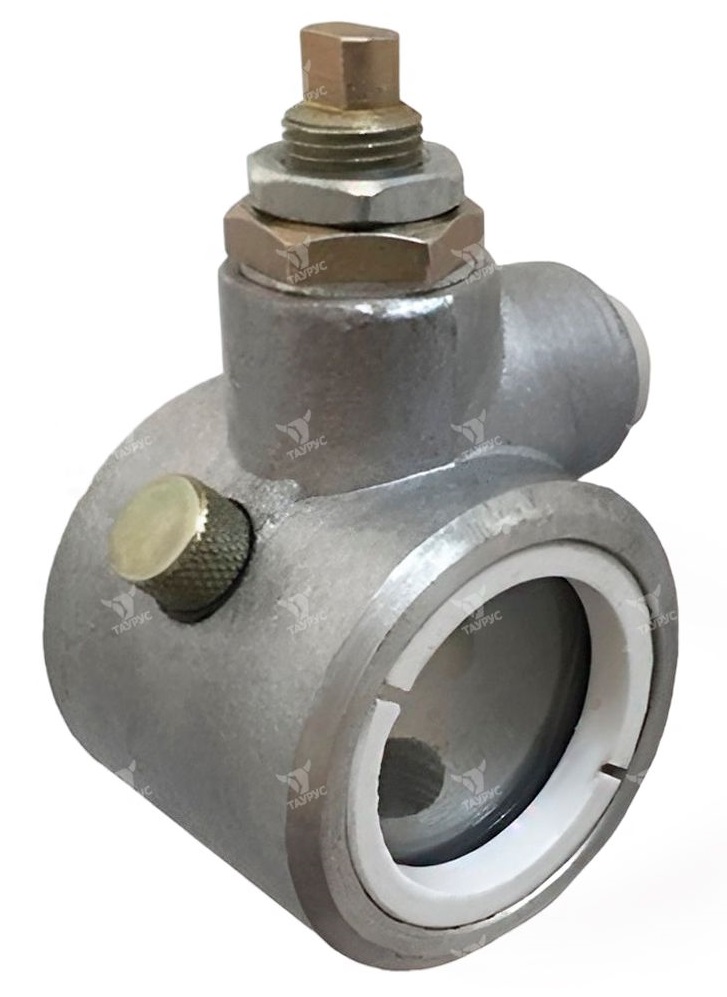

- Смазочные дроссели 10, 16, 20, 25 по ТУ 24.00.10.016-88 предназначены для регулирования подачи и визуального наблюдения за потоком жидкого смазочного материала к трущимся поверхностям.
- Дроссели 10, 16, 20, 25 имеют 4 исполнения по величине условного прохода. Основные параметры при номинальном давлении 0,4 МПа (4 кгс/см2) в таблице ниже.
.jpg "Смазочные дроссели 10, 16, 20, 25 (ТУ 24.00.10.016-88)")
Технические параметры дросселей смазочных
|
Марка дросселя |
Условный проход, мм |
Резьба по ГОСТ 6211-81 |
Номинальное давление, МПа |
Номинальный расход, л /мин |
Вес, кг |
|
Дроссель 10 |
10 |
Rc 3/8 |
0,4 |
1 |
1,6 |
|
Дроссель 16 |
16 |
Rc 1/2 |
0,4 |
1 |
1,6 |
|
Дроссель 20 |
20 |
Rc 3/4 |
0,4 |
1 |
2,2 |
|
Дроссель 25 |
25 |
0,4 |
1 |
2,2 |
Пример условного обозначения при заказе дросселя смазочного с условным проходом Ду=16 мм (1/2 дюйма):
Дроссель 16 - УХЛ4.
Принцип работы и размеры дросселей смазочных ТУ 24.00.10.016-88
- Смазочные дроссели состоят из корпуса, стекол, прижатых к корпусу зажимными кольцами, и запорной иглы.
- Величина подачи жидкого смазочного материала регулируется запорной иглой. Наличие подачи и величина ее наблюдается через смотровые стекла.
- Для выпуска воздуха из внутренней полости корпуса предусмотрен воздушный краник.
|
Типоразмер |
H |
L |
B |
S1 |
S2 |
h |
h1 |
b |
|
Дроссель 10 |
110 |
84 |
54 |
8 |
72 |
66 |
33 |
35 |
|
Дроссель 16 |
110 |
84 |
54 |
8 |
72 |
66 |
33 |
35 |
|
Дроссель 20 |
144 |
103 |
68 |
8 |
72 |
90 |
45 |
40 |
|
Дроссель 25 |
144 |
68 |
8 |
72 |
90 |
45 |
40 |
Монтаж и эксплуатация дросселей смазочных ТУ 24.00.10.016-88
- Смазочные дроссели должны устанавливаться вертикально, регулирующей иглой вверх.
- Во избежание поломки корпуса дросселя при установке рекомендуется трубы заворачивать стандартными ключами, не применяя приспособления для увеличения усилия закручивания.
- Для устранения течи через резьбовые соединения во время монтажа и эксплуатации смазочных дросселей применять краску, лен, сурик.
- Смотровые стекла должны быть чистыми.
