МКОВ-*/3Ф - Гидроклапаны обратные встраиваемые

Описание гидроклапанов МКОВ

Гидроклапаны МКОВ (клапаны обратные встраиваемые) предназначены пропускания потока рабочей жидкости только в одном направлении и запирания в обратном.

Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.

Условия эксплуатации клапанов МКОВ:

• фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
• тонкость фильтрации: 25 мкм;
• температура рабочей жидкости: от +10°C до +70°C;
• температура окружающей среды: от -45°C до +55°C;
• положение при эксплуатации: любое пространственное положение.

В зависимости от типоразмера гидроклапана номинальный объем пропускаемой жидкости в одном направлении составляет:



Р - отверстие для входа рабочей жидкости под давлением;

А - отверстие для присоединения к другим устройствам.

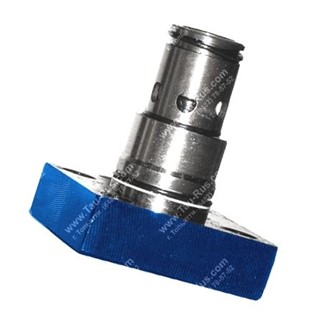

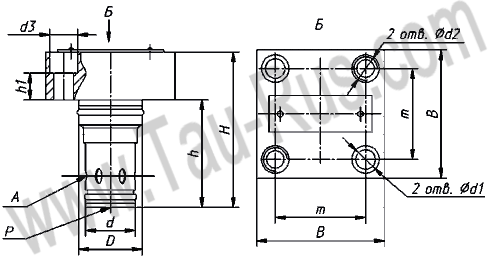

Структура условного обозначения и размеры

1	-	2	3	4	5
МКОВ		16/3Ф	3	УХЛ	4

1	Типа аппарата	МКОВ - гидроклапан обратный встраиваемый, присоединительные размеры по СТ СЭВ 1865-79
2	Исполнение по условному проходу	16 –16 мм; 25 –25 мм; 32 –32 мм;
3	Исполнение по давлению открытия	1 – 0,05 МПа; 2 – 0,15 МПа; 3 – 0,30 МПа;
4	Климатическое исполнение	УХЛ - для районов с умеренным и холодным климатом; О - общеклиматическое
5	Категория размещения	2 - для общеклиматического исполнения; 4 - для районов с умеренным и холодным климатом.

Шифр клапана	H	h	h1	D	d	d1	d2	d3	B	m
МКОВ-16/3Ф	76	56	9	32	25	9	М12	14	65	46
МКОВ-25/3Ф	98	72	10	45	34	14	М16	20	85	58
МКОВ-32/3Ф	112	85	7	60	45	17	М20	26	85	70

Основные характеристики гидроклапанов МКОВ (клапанов обратных встраиваемых)

Обозначение	Условный проход, мм	Номинальное давление, МПа	Давление открывания обратного клапана, МПа	Номинальный расход, л/мин	Масса, кг
МКОВ16/3Ф1	16	32,0	0,05	100	0,9
МКОВ16/3Ф2			0,15
МКОВ 16/3Ф3			0,3
МКОВ 25/3Ф1	25	32,0	0,05	160	1,7
МКОВ 25/3Ф2			0,15
МКОВ 25/3Ф3			0,3
МКОВ 32/3Ф1	32	32,0	0,05	320	2,7
МКОВ 32/3Ф2			0,15
МКОВ 32/3Ф3			0,3

МКОВ-16/3Ф2 гидроклапан обратный

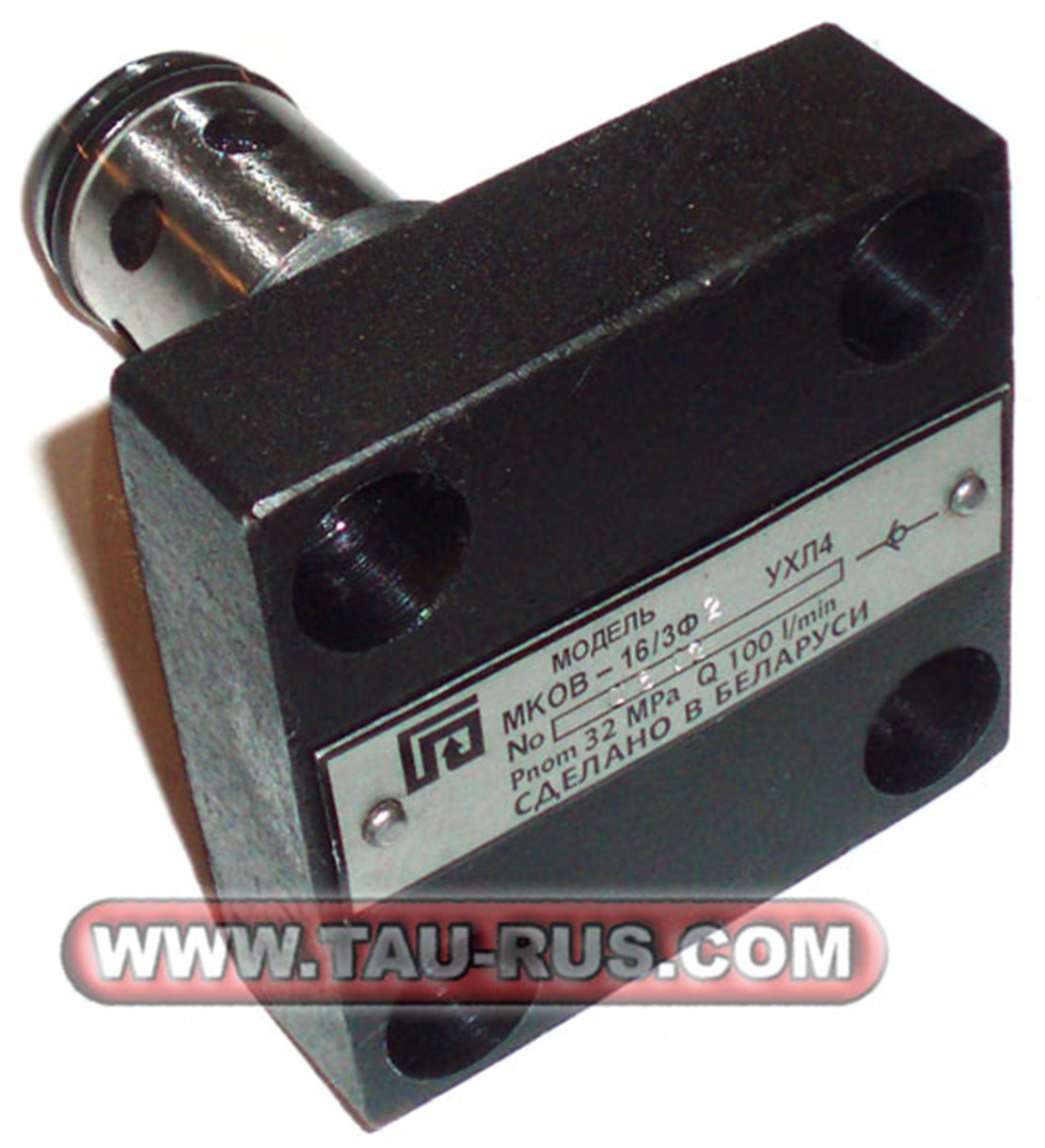

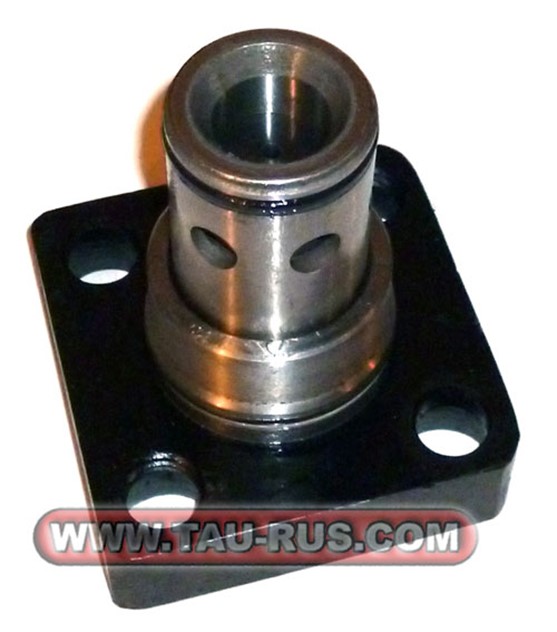

МКОВ-32/3Ф2 гидроклапан обратный

Технические характеристики клапана МКОВ32/3Ф2:

• условный проход 32 мм;
• тип монтажа: вставной (фланцевый);
• номинальное давление 32 МПа;
• номинальный расход рабочей жидкости 320 л/мин;
• давление открывания обратного клапана 0,15 МПа
• климатическое исполнение: для районов с умеренным и холодным климатом;
• масса клапана не более 2,70 кг.

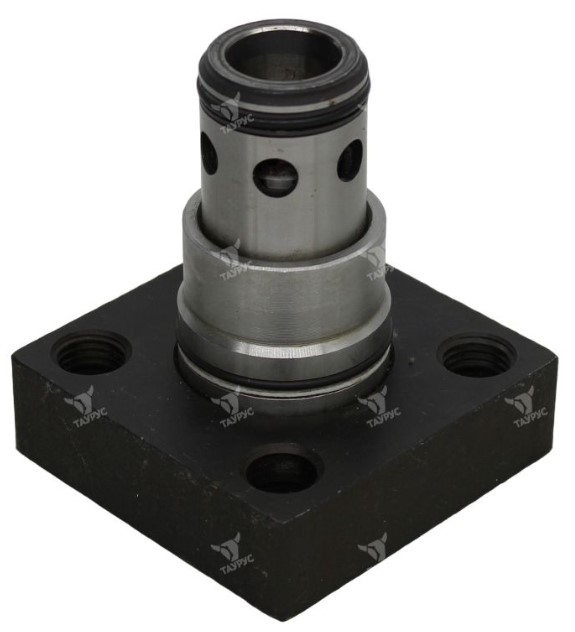

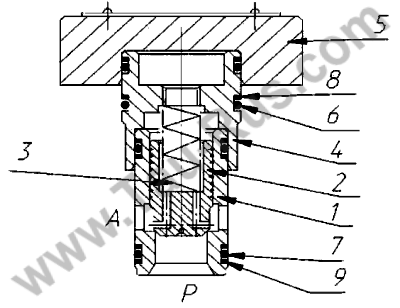

Описание устройства гидроклапана МКОВ

Обратный клапан состоит из гильзы 1, в которой размещен клапан 2, пружины 3, переходной втулки 4 и фланца 5. Обратный клапан размещен в монтажном гнезде гидроблока и уплотняется резиновыми кольцами 6 и 7, а так же защитными кольцами 8 и 9. Клапан 2, имеющий возможность осевого перемещения в гильзе 1, прижат пружиной 3 свое конической поверхностью к острой кромке гильзы 1, обеспечивая герметичное разделение гидролиний подвода P и отвода А.

Принцип работы обратного клапана: подведенные в гидролинию P (с торца гильзы 1) поток рабочей жидкости воздействует на клапан 2 и, преодолевая усилие пружины 3, перемещает его вдоль оси гильзы 1. При этом обеспечивается пропускание потока рабочей жидкости в гидролинию A.При подводе потока рабочей жидкости в гидролинию A (сбоку гильзы 1) клапан 2 под воздействием пружины 3 и давления рабочей жидкости прижимается к острой кромке гильзы 1 и герметично разделяет гидролинии A и P.

Пример условного обозначения при заказе клапанов МКОВ:

• МКОВ-32/3Ф2 гидроклапан обратный
• МКОВ-32/3Ф3 гидроклапан обратный
• МКОВ-25/3Ф2 гидроклапан обратный
• МКОВ-25/3Ф3 гидроклапан обратный
• МКОВ-16/3Ф2 гидроклапан обратный
• МКОВ-16/3Ф3 гидроклапан обратный
