VR*-I - Клапаны обратные встраиваемые
VR*-I - Клапаны обратные встраиваемые
Описание гидроклапанов VR2-I*, VR5-I*, VR7-I**
- Клапаны VR2-I*, VR5-I*, VR7-I* представляют собой однолинейные обратные клапаны с конструкцией встраиваемого типа и могут использоваться в блоках или в панелях.
- Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".
- Клапаны VR2-I*, VR5-I*, VR7-I* могут поставляться в трёх размерах для расходов до 300 л/мин и с тремя различными установленными значениями давления срабатывания.
Гидравлические жидкости
Гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов.
Рабочие параметры
|
Рабочий диапазон температур окружающей среды |
°C |
-20...+50 |
|
Диапазон температур жидкости |
°C |
-20...+70 |
|
Диапазон вязкостей жидкости |
сСт |
2,8...380 |
|
Рекомендуемая фильтрация |
мкм |
≤ 25 |
|
Рекомендуемая вязкость жидкости |
сСт |
25 |
Структура обозначения
|
1 |
2 |
- |
3 |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|
|
VR |
2 |
I |
1 |
32 |
V |
| 1 | Тип устройства | VR = Обратный клапан |
| 2 | Номинальный размер |
2 = 1/4" 5 = 3/4" 7 = 1 1/4" |
| 3 | Тип конструкции | I = встраиваемый |
| 4 | Давление срабатывания |
1 = 0,5 бар 3 = 5 бар 4 = 10 бар |
| 5 | Серия | 32 |
| 6 | Уплотнения |
без обозначения = NBR V = Вайтон |
Параметры
|
Код клапана |
Резьба |
Макс. расход, л/мин |
Масса, |
Максимальное |
|---|---|---|---|---|
|
Клапан VR2-I1/32 |
1/4" |
50 |
0,10 |
320 |
|
Клапан VR2-I2/32/V |
1/4" |
50 |
0,10 |
|
|
Клапан VR2-I3/32 |
1/4" |
50 |
0,10 |
|
|
Клапан VR5-I1/32 |
3/4" |
150 |
0,20 |
250 |
|
Клапан VR7-I1/32 |
1 1/4" |
300 |
0,80 |

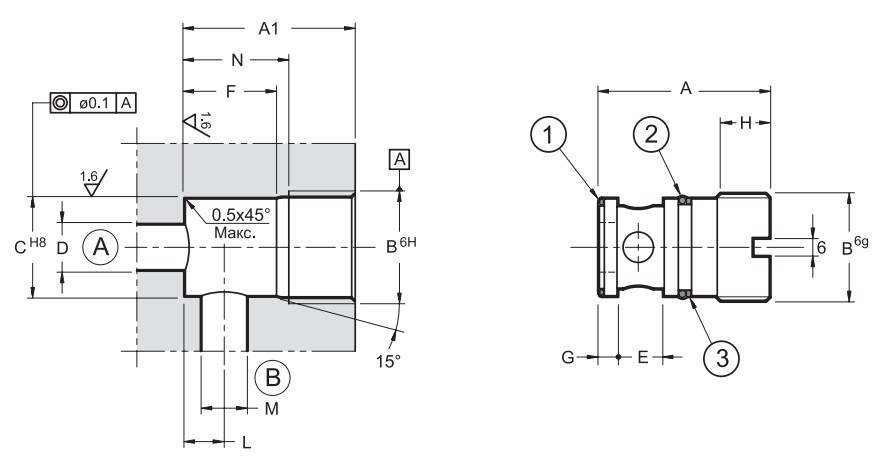

Размеры клапанов обратных VR2-I*, VR5-I*, VR7-I*
|
Код |
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
1 |
2 |
3 |
|
Клапан VR2-I1/32 |
41 |
M24x1,5 |
22 |
9 |
10 |
22 |
4 |
14 |
9 |
9 |
OR119 |
OR3068 |
Parbak 8-115 |
|
Клапан VR2-I2/32/V |
41 |
M24x1,5 |
22 |
9 |
10 |
22 |
4 |
14 |
9 |
9 |
OR119 |
OR3068 |
Parbak 8-115 |
|
Клапан VR2-I3/32 |
41 |
M24x1,5 |
22 |
9 |
10 |
22 |
4 |
14 |
9 |
9 |
OR119 |
OR3068 |
Parbak 8-115 |
|
Клапан VR5-I1/32 |
43 |
M30x1,5 |
27 |
15 |
13,5 |
26 |
4,5 |
12 |
11 |
12 |
OR3081 |
OR2093 |
Parbak 8-021 |
|
Клапан VR7-I1/32 |
72 |
M45x2 |
41 |
21 |
20 |
40 |
7,5 |
22 |
16,5 |
16 |
OR3137 |
OR4137 |
Parbak 8-220 |
Примечание: размер A1 должен быть как минимум на 1 мм больше размера A, указанного в таблице.
- VR2-I1/32 - Обратный клапан встраиваемый,1/4'', 320 бар, 50л/мин, давление срабатывания 0.5 бар
- VR2-I2/32/V - Обратный клапан встраиваемый,1/4'', 320 бар, 50л/мин, давление срабатывания 2 бара, вайтон
- VR2-I3/32 - Обратный клапан встраиваемый,1/4'', 320 бар, 50л/мин, давление срабатывания 5 бар
- VR5-I1/32 - Обратный клапан встраиваемый,3/4'', 250 бар, 150л/мин, давление срабатывания 0.5 бар
- VR7-I1/32 - Обратный клапан встраиваемый,1 1/4'', 250 бар, 300л/мин, давление срабатывания 0.5 бар
