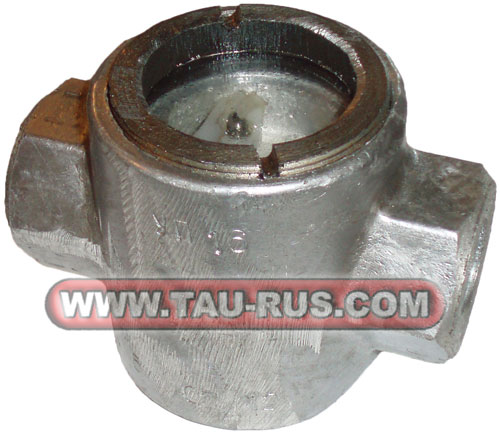

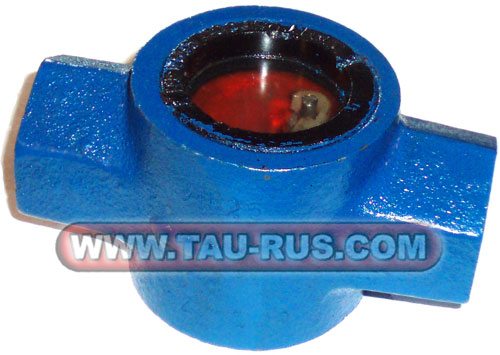

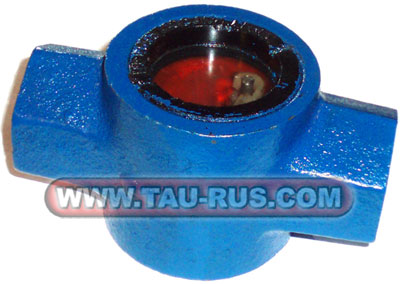

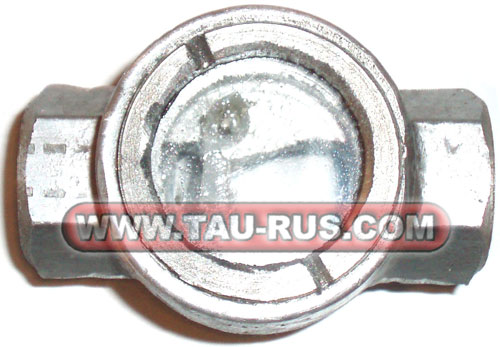

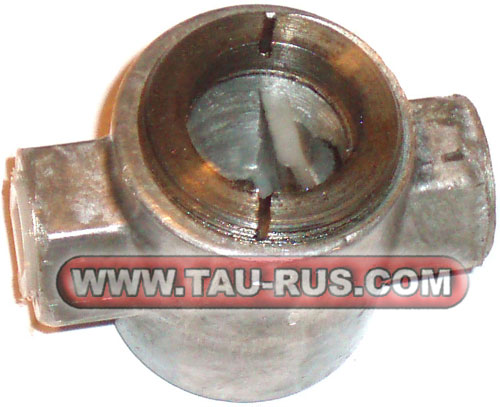

Указатели потока жидкости УП 10, УП 15 (УП 16), УП 20, УП 25 с поворотной лопастью предназначены для визуального контроля за течением жидкости в трубопроводе.
Рекомендуемые марки масел:
- гидравлическое ВНИИ НП-403 ГОСТ 1572878,
- индустриальные общего назначения И-20А, И-30А, И-40А ГОСТ 20799-75,
- индустриальные ИГП-18, ИГП-30, ИГП-38, ИГП-49 ТУ38-101410-78.
Основные характеристики указателей потока жидкости УП
|
Обозначение |
УП-10 |
УП-15 (УП-16) |
УП-20 |
УП-25 |
|---|---|---|---|---|
|
Рабочее давление, кгс/см |
4 |
|||
|
Пробное давление, кгс/см |
6 |
|||
|
Условный проход, мм |
10 |
15 (16) |
20 |
25 |
|
Масса указателя (без масла) кг, не более |
0,8 |
0,8 |
1,3 |
1,3 |

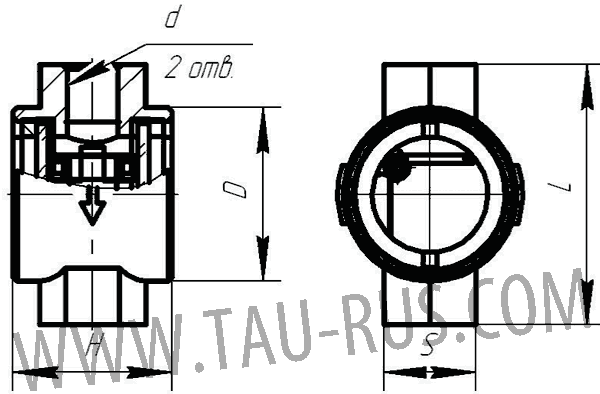

Габаритные и присоединительные размеры (мм)
|
Обозначение |
d |
L |
H |
D |
S |
|
Указатель потока УП10 |
Rc 3/8 " |
90 |
55 |
60 |
32 |
|
Указатель потока УП15 (УП16) |
Rc 1/2 " |
90 |
55 |
60 |
32 |
|
Указатель потока УП20 |
Rc 3/4 " |
115 |
60 |
65 |
41 |
|
Указатель потока УП25 |
Rc 1 " |
115 |
60 |
65 |
41 |
