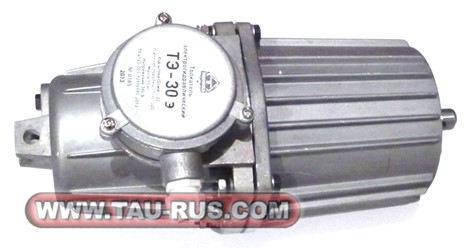

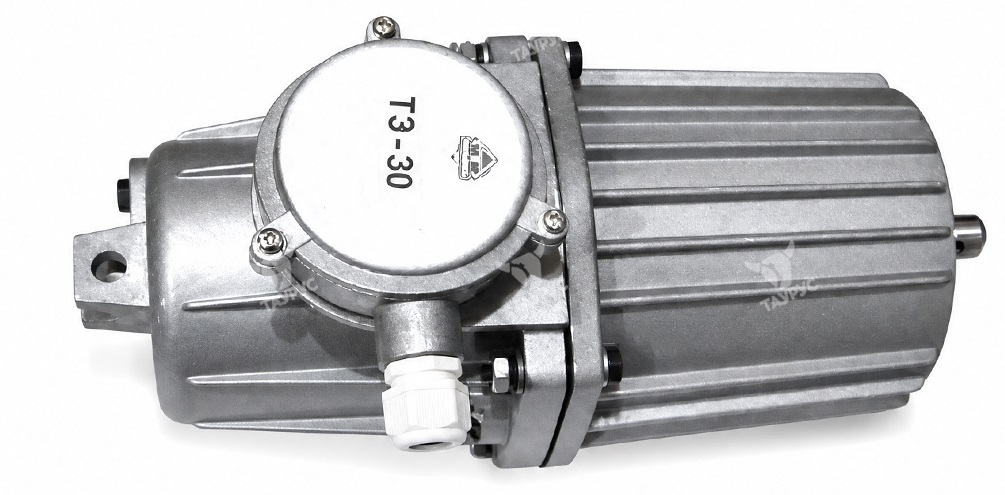

Описание гидротолкателей ТЭ
- Толкатели электрогидравлические ТЭ-25, ТЭ-30 (ТЭ-16), ТЭ-50 предназначены для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов. Гидротолкатели ТЭ соответствуют требованиям ТУ 3458-001-82888392-2009.
- Толкатели ТЭ-25, ТЭ-30 (ТЭ-16), ТЭ-50 предназначены для работы в сети переменного тока напряжением 380В, частотой 50Гц, в повторно-кратковременном режиме при ПВ 80% и менее, с частотой включений до 720 вкл/час, при этом номинальные значения климатических факторов внешней среды должны соответствовать видам климатического исполнения У категории 2 по ГОСТ 15150-69. Толкатели предназначены для эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе.
- Толкатели ТЭ-25, ТЭ-30 (ТЭ-16), ТЭ-50 поставляются в «сухом виде» (не заправленные рабочей жидкостью).
Структура условного обозначения
|
1 |
- |
2 |
3 |
|---|---|---|---|
|
ТЭ |
50 |
У2 |
| 1 | Тип устройства | ТЭ = толкатели электрогидравлические |
| 2 | Среднее усилие подъема |
16 = 300 Н 25 = 250 Н 30 = 300 Н 50 = 500 Н 80 = 800 Н 200 = 2000 Н |
| 3 | Климатическое исполнение и категория размещения | У2 |
Принцип работы гидротолкателей ТЭ

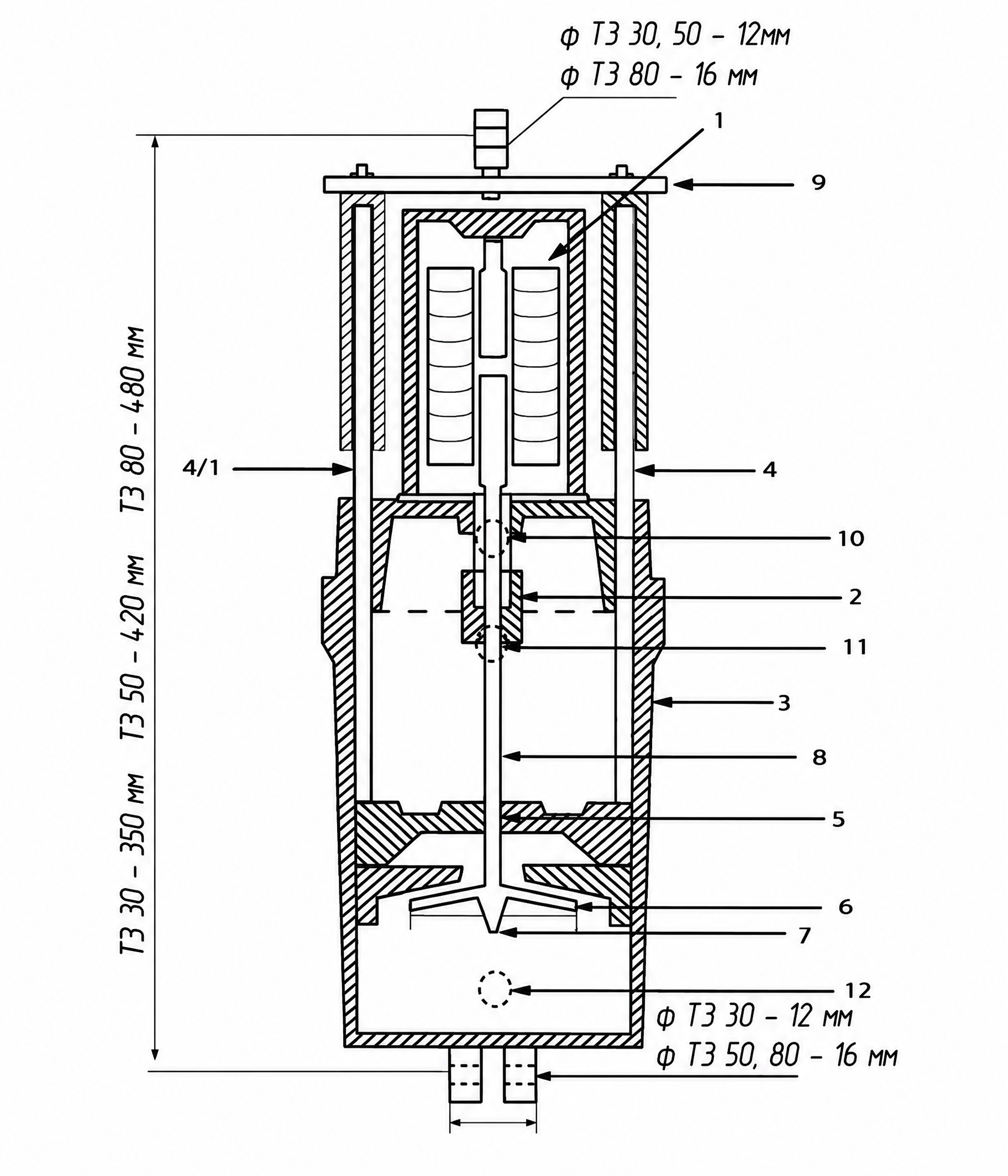

,%20ТЭ-50.png)
Электродвигатель толкателя специального исполнения, фланцевый, «сухой», с естественным охлаждением. На вал двигателя напрессован сердечник с короткозамкнутой обмоткой. Выводное устройство двигателя состоит из клеммной панели, и крышки-корпуса. Клеммная панель со станиной электродвигателя соединена двумя винтами. Винт заземления находится рядом с клеммной панелью под крышкой-корпусом. Уплотнение камеры толкателя со стороны электродвигателя осуществляется уплотнительной прокладкой.
При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоками до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель. При выключении двигателя рабочее колесо останавливается, и поршень со штоками под действием внешней нагрузки и собственного веса опускается вниз. Толкатели могут использоваться при усилиях на штоке, отличающихся от номинальных усилий, при этом время срабатывания не нормируется.
Толкатели устанавливаются в вертикальном положении (штоками вверх) с допустимым отклонением от вертикали до 15°. Установочный размер на механизме должен быть отрегулирован в соответствии с установочным размером толкателя (Рисунок 1).После окончания монтажных работ на поверхности, не защищенные от коррозии, наносится слой консервационной смазки. На корпусе толкателя находится маркировочная табличка, в которой указанны наименование, тип, основные параметры, заводской номер и дата выпуска
Параметры гидротолкателей ТЭ-25, ТЭ-30 (ТЭ-16), ТЭ-50
|
Наименование параметра |
Значение параметров гидротолкателей |
||
|---|---|---|---|
| Толкатель ТЭ-25 | Толкатель ТЭ-30 (ТЭ-16) | Толкатель ТЭ-50 | |
| Среднее усилие подъема, Н |
250 |
300 |
500 |
| Развиваемое усилие подъема, Н |
310 |
350 |
600 |
| Ход штока, мм |
35 |
35 |
60 |
| Время подъема штока на тормозе, с, не более |
0,7 |
||
| Время обратного хода штока на тормозе, с, не более |
0,4 |
||
| Номинальная мощность двигателя, кВт |
0,25 |
0,39 |
|
| Потребляемая мощность, кВт, не более |
0,06 |
0,12 |
|
| Номинальное напряжение питающей сети, В |
380 |
||
| Частота тока питающей сети, Гц |
50 |
||
| Число оборотов двигателя (синхронное), об/мин |
2800 |
||
| Масса рабочей жидкости, кг, не более |
1,6 |
2,1 |
|
| Масса толкателя, кг, не более |
8,8 |
12,8 |
|
Примеры обозначений гидротолкателей ТЭ-... для заказа:
Гидротолкатель ТЭ-25
Гидротолкатель ТЭ-30
Гидротолкатель ТЭ-50
