Описание клапанов 005.5* (VEP)

Клапаны 005.5* (VEP) — седельные (клапанного типа) гидрораспределители 2/2 с электромагнитным управлением для картриджного монтажа производства LUEN S.r.l. (Италия). Картридж вворачивается в седло CE-114-N — в специальный гидроблок, в монтажную плиту или прямо в корпус исполнительного органа: гидроцилиндра, гидромотора, насоса. Распределитель открывает или перекрывает поток рабочей жидкости между каналами P и T при расходе до 150 л/мин и пиковом давлении до 300 бар.
В разделе представлены клапаны в двух исполнениях — нормально-открытом 005.560 (VEP-NA) и нормально-закрытом 005.561 (VEP-NC), а также комплектующие к ним: катушка EC38 (C38D024DC, 24 В постоянного тока) и алюминиевые корпуса-плиты 005.530 и 005.533 с седлом CE-114-N и каналами P и T с резьбой 3/4" или 1" BSPP. Клапаны поставляются без катушки, катушка и корпус заказываются отдельно.
Применение: управление потоком в гидросистемах мобильной и промышленной техники — включение и отключение линий, разгрузка насоса, управление гидроцилиндрами и гидромоторами в компактных гидроблоках.
Структура условного обозначения 005.5* (VEP)
Клапан (картридж):
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| 005 | 560 | E0 | 0 |
| 1 | Код серии | 005 — встраиваемые седельные распределители серии 005.5* (VEP) |
| 2 | Номер клапана |
560 — нормально-открытый (NA) 561 — нормально-закрытый (NC) |
| 3 | Ручное дублирование |
00 — стандартное исполнение E0 — кнопка ручного дублирования EV — винт для ручного управления |
| 4 | Дополнительное исполнение | 0 — стандартное |
Пример расшифровки: 005.560.E00 — встраиваемый седельный распределитель 2/2 серии 005.5*, нормально-открытый, с кнопкой ручного дублирования, стандартное исполнение. В наименовании товара после кода указана маркировка производителя VEP-NA-150-114N-100GAS: VEP — серия, NA — нормально-открытый (NC — нормально-закрытый), 150 — максимальный расход, л/мин, 114N — седло CE-114-N.
Корпус (монтажная плита):
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| 005 | 530 | E | 01 |
| 1 | Код серии | 005 — корпуса для клапанов серии 005.5* (VEP) |
| 2 | Код корпуса |
530 — каналы P и T с резьбой 3/4" BSPP 533 — каналы P и T с резьбой 1" BSPP |
| 3 | Ручное дублирование | E — ручное дублирование |
| 4 | Дополнительное исполнение | 01 — стандартное |
Пример расшифровки: 005.530.E01 — алюминиевый корпус под один клапан VEP с седлом CE-114-N, каналы P и T с резьбой 3/4" BSPP.
Катушка:
| 1 | 2 | 3 | + | 4 |
|---|---|---|---|---|
| C38 | D | 024DC | DR |
| 1 | Тип катушки | C38 — катушка EC38, 24 Вт, ПВ 100 % |
| 2 | Электрический разъём | D — разъём по DIN 43650 (ISO 4400) |
| 3 | Напряжение и род тока |
012DC — 12 В постоянного тока 024DC — 24 В постоянного тока 024AC — 24 В переменного тока 110RC — 110 В выпрямленного переменного тока (RAC) 220RC — 220 В выпрямленного переменного тока (RAC) |
| 4 | Штекер (заказывается дополнительно) | DR — штекер DIN со встроенным выпрямителем |
Пример расшифровки: C38D024DC — катушка EC38 24 Вт с разъёмом DIN, напряжение 24 В постоянного тока, без штекера.
Технические характеристики 005.5* (VEP)
Клапаны 005.560 и 005.561:
| Параметр | изм. | 005.560.E00 (NA) | 005.561.E00 (NC) |
|---|---|---|---|
| Схема | — | 2/2, нормально-открытый | 2/2, нормально-закрытый |
| Номинальный типоразмер | DN | 11,5 | |
| Седло под клапан | — | CE-114-N (1" BSPP) | |
| Расход, мин./макс. | л/мин | 1 / 150 | |
| Пиковое давление | бар | 300 | |
| Минимальное рабочее напряжение катушки | — | 90 % от номинального | |
| Температура окружающей среды | °C | -30…+50 | |
| Температура рабочей жидкости | °C | -30…+80 | |
| Тонкость фильтрации | мкм | 25 | |
| Класс чистоты рабочей жидкости | — | 19/15 по ISO 4406 (10–11 по NAS 1638) | |
| Рабочая жидкость | — | минеральные масла HL и HLP по DIN 51524 | |
| Материал картриджа | — | сталь, внутренние детали термообработаны | |
| Уплотнения | — | NBR, твёрдость 70 Shore A | |
| Момент затяжки | Н·м | 47 | |
| Масса клапана | кг | 0,39 | |
| Катушка | — | C38D… (EC38), заказывается отдельно | |

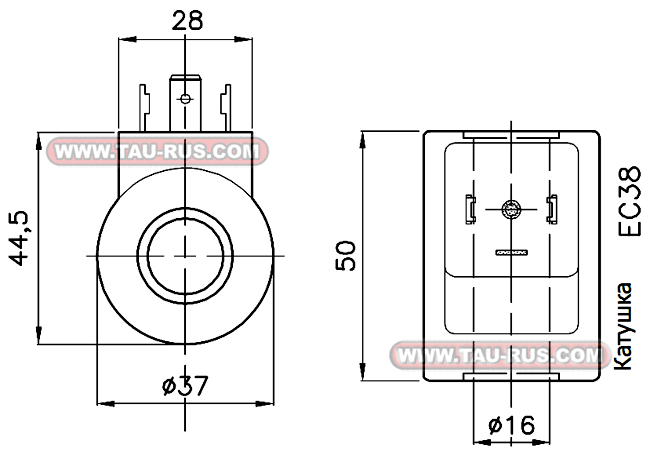

Катушка EC38:
| Параметр | изм. | C38D024DC (EC38) |
|---|---|---|
| Номинальное напряжение | В | 24 DC |
| Потребляемая мощность (холодная катушка), постоянный ток | Вт | 24 |
| Потребляемая мощность (холодная катушка), переменный ток | ВА | 50 |
| Пусковая мощность | — | в 3,5 раза выше номинальной |
| Продолжительность включения (ПВ) | % | 100 |
| Допустимое отклонение напряжения | % | ±10 |
| Максимальная температура катушки | °C | 125 |
| Температура окружающей среды | °C | -30…+50 |
| Электрический разъём | — | DIN 43650 – ISO 4400 |
| Посадочный диаметр (под трубку клапана) | мм | 16 |
| Масса | кг | 0,2 |
Корпуса 005.530 и 005.533:
| Параметр | изм. | 005.530.E01 | 005.533.E01 |
|---|---|---|---|
| Седло под клапан | — | CE-114-N (Ø30 мм – 1" GAS) | |
| Резьба каналов P и T | — | 3/4" BSPP (G3/4) | 1" BSPP (G1) |
| Количество посадочных мест | шт. | 1 | |
| Материал корпуса | — | алюминий | |
| Устанавливаемый клапан | — | 005.560 (NA), 005.561 (NC) | |
| Катушка | — | C38D… (EC38) | |

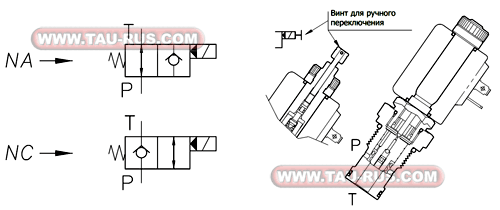

Устройство и принцип работы 005.5* (VEP)

Клапан состоит из стального картриджа с седельным запорным элементом и трубки электромагнита, на которую надевается катушка EC38. Боковые отверстия картриджа соединены с каналом P, торцевое отверстие — с каналом T. Рабочее направление потока — из P в T.
Нормально-открытый клапан 005.560 (VEP-NA) при обесточенной катушке соединяет каналы P и T, при подаче напряжения — перекрывает их. Нормально-закрытый клапан 005.561 (VEP-NC) работает наоборот: без напряжения канал перекрыт, при включении катушки открывается. Для ручного переключения без питания предусмотрены кнопка ручного дублирования (E0) или винт ручного управления (EV).
Нормально-открытые клапаны работают только с катушками постоянного тока. Для работы от сети переменного тока применяют катушку RAC (110RC, 220RC) со штекером DR со встроенным выпрямителем. Пусковая мощность катушки в 3,5 раза выше номинальной, отклонение напряжения от номинального не должно превышать ±10 %.
Порядок установки картриджа:
- осмотрите картридж — на нём не должно быть повреждений и загрязнений;
- проверьте целостность и правильную установку уплотнительных и упорных колец: при одном упорном кольце уплотнительное кольцо располагают со стороны давления, а упорное — с противоположной;
- смочите картридж чистым маслом;
- вверните картридж в седло от руки до начала сжатия уплотнительного кольца, затем затяните ключом с моментом 47 Н·м.
Для надёжной работы чистота масла должна быть не хуже класса 19/15 по ISO 4406 (10–11 по NAS 1638): абразивные частицы изнашивают седло и увеличивают внутренние утечки. Клапаны хранят в заводской плёнке при температуре от -20 до +50 °C, вдали от прямого солнца, источников тепла и озона.

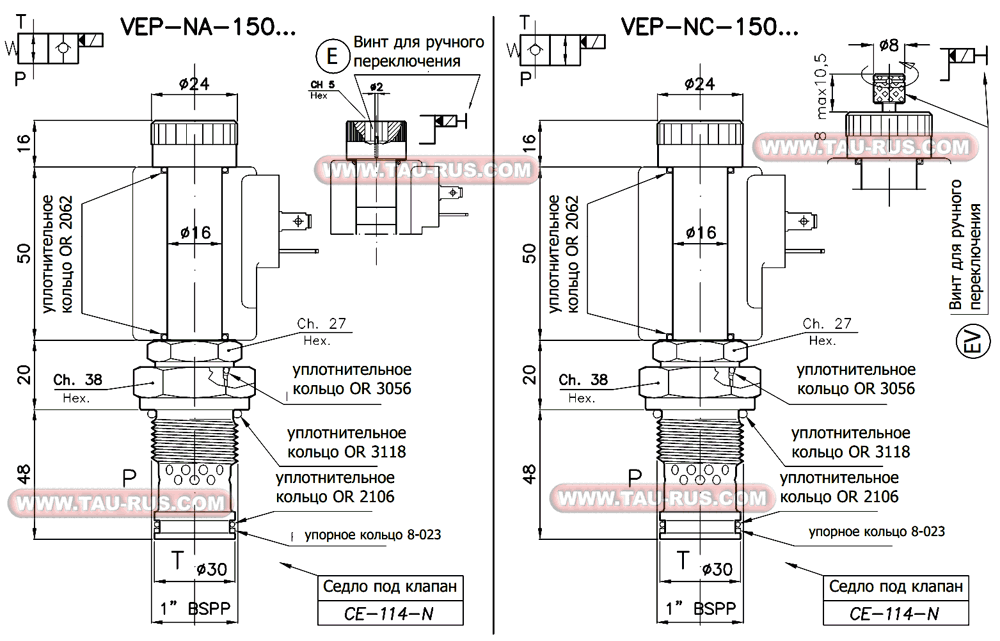

Габаритные и присоединительные размеры 005.5* (VEP)


| Элемент | Обозначение |
|---|---|
| Уплотнительное кольцо трубки под катушкой (2 шт.) | OR 2062 |
| Уплотнительное кольцо под шестигранником корпуса | OR 3056 |
| Уплотнительное кольцо резьбовой части | OR 3118 |
| Уплотнительное кольцо нижнего пояска | OR 2106 |
| Упорное кольцо | 8-023 |
| Шестигранник корпуса клапана | S 38 |
| Шестигранник гайки катушки | S 27 |

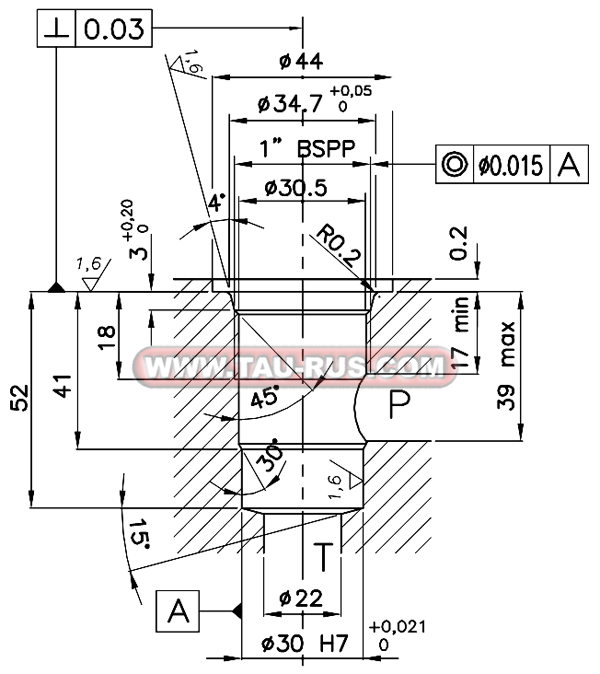

| Размер седла CE-114-N | Значение |
|---|---|
| Резьба под картридж | 1" BSPP |
| Диаметр нижнего пояска | Ø30 H7 |
| Диаметр канала T | Ø22 |
| Диаметр зенковки | Ø44 |
| Полная глубина седла | 52 мм |
| Канал P | боковой, в зоне от 17 мм (min) до 39 мм (max) от торца седла |
| Канал T | осевой, снизу седла |

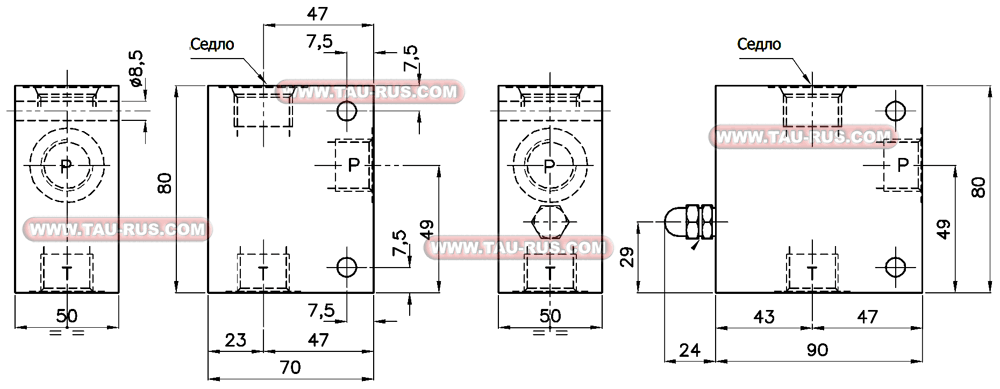

| Корпус | Седло | Резьба каналов P и T |
|---|---|---|
| 005.530.E01 | CE-114-N (Ø30 мм – 1" GAS) | 3/4" BSPP |
| 005.533.E01 | CE-114-N (Ø30 мм – 1" GAS) | 1" BSPP |
Крепёжные отверстия корпуса — Ø8,5 мм.
