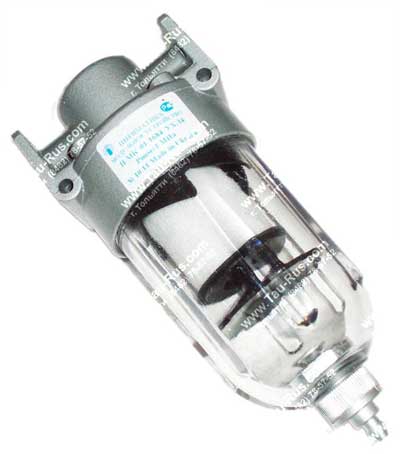

Описание тонкой очистки П-МК 03
Устройства модульные П-МК-03 применяются в пневматических системах при давлении от 0,2 до 1,0 МПа. Вибропрочность и виброустойчивость фильтров-влагоотдлетелей соответствует 2-ой степени жесткости по ГОСТ 28988-91.
Таблица присоединительных размеров П-МК 03
| Обозначение устройства | Диаметр присоединительных отверстий |
|
П-МК 03-1063, П-МК 03-1083 П-МК 03-1064, П-МК 03-1084 |
G 3/8 K 3/8" |
|
П-МК 03-1663, П-МК 03-1683 П-МК 03-1664, П-МК 03-1684 |
G 1/2 K 1/2" |
| П-МК 03-1668, П-МК 03-1688 | 18,3 мм |
|
П-МК 03-2563, П-МК 03-2583 П-МК 03-2564, П-МК 03-2584 |
G 1 K 1" |
Структура условного обозначения фильтров тонкой очистки П-МК 03
|
1 |
. |
2 |
3 |
4 |
5 |
|---|---|---|---|---|---|
|
П-МК 03 |
10 |
8 |
4 |
УХЛ 4 |
| 1 | Условное обозначение модульного устройства (фильтр тонкой очистки) | П-МК 03 |
| 2 | Величина условного прохода, мм |
10 16 25 |
| 3 | Класс загрязненности сжатого воздуха на выходе |
4 6 8 |
| 4 | Вид присоединительных отверстий |
4 - коническая резьба и полуавтоматическое удаление конденсата; 8 - гладкое отверстие и полуавтоматическое удаление конденсата; 3 - трубная цилиндрическая резьба и полуавтоматическое удаление конденсата |
| 5 | Климатическое исполнение ГОСТ 15150 | УХЛ, О |
Технические характеристики фильтров П-МК03
|
Параметр |
Типоразмеры |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
П-МК 03.104 |
П-МК 03.106 |
П-МК 03.108 |
П-МК 03.164 |
П-МК 03.166 |
П-МК 03.168 |
П-МК 03.254 |
П-МК 03.256 |
П-МК 03.258 |
|
|
Номинальное / минимальное давление, МПа |
1,0 / 0,2 |
||||||||
|
Условный проход, мм |
10 |
16 |
25 |
||||||
|
Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин |
0,88 |
1,0 |
1,25 |
1,40 |
1,60 |
2,0 |
3,5 |
4,0 |
5,0 |
|
Абсолютная тонкость фильтрации, мкм |
0,5 |
||||||||
|
Пропускная способность Кv, м3/час, не менее |
1,26 |
1,44 |
1,80 |
1,75 |
2,0 |
2,5 |
5,6 |
6,4 |
8,0 |
|
Степень влагоотделения, % |
- |
||||||||
|
Класс загрязненности сжатого воздуха на входе / выходе |
1,26 |
1,44 |
1,80 |
1,75 |
2,0 |
2,5 |
5,6 |
6,4 |
8,0 |
|
Полезная вместимость резервуара (для устройств с полуавтоматическим удалением конденсата), см3 |
70 |
200 |
|||||||

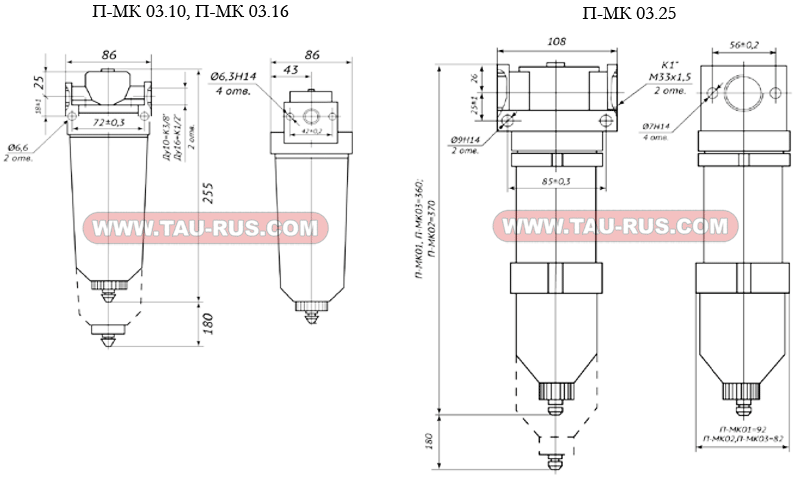

Размеры фильтра тонкой очистки ПМК-03
