Описание теплообменников SD
Воздушно-масляные теплообменники SD предназначены для систем с большими расходами до 320 л/мин. и предназначены для использования в сливных магистралях гидросистем. Обладают повышенной теплопроводностью благодаря алюминиевым охлаждающим элементам. Что бы защитить теплообменник от скачков давления при запуске, рекомендуется монтировать перепускной клапан параллельно теплообменнику. Корпус вентилятора изготовлен из стали, сам вентилятор и его защита из стали или термоактивной пластмассы.
Теплообменники SD предназначены для систем с большими расходами до 320 л/мин.
Для того, что бы очистить масляный контур от загрязнений необходимо использовать моющее или обеззараживающее средство, совместимое с алюминием. Избавиться от остатков очищающего средства можно с помощью сжатого воздуха.
Очистить воздушный контур использовав сжатый воздух либо напор воды, не повредив пластины. С помощью струи пара или теплой воды можно избавиться от масла или смазки. Электродвигатель во время очистки должен быть отключен и защищен.
Структура обозначений теплообменников SD
|
1 |
- |
2 |
- |
3 |
- |
4 |
- |
5 |
|---|---|---|---|---|---|---|---|---|
|
SS20 |
14 |
02 |
A |
P |
| 1 | Тип |
SS10 SS15 SS20 SS24 SS30 SS40 SS50 SS215 (2-х контурный) SS220 (2-х контурный) SS224 (2-х контурный) SS230 (2-х контурный) SS240 (2-х контурный) SD20 SD24 SD30 SD40 |
| 2 | Тип электродвигателя вентилятора |
01 = однофазный 230 В 50/60 Гц 03 = трехфазный 400 В 50/60 Гц (*) 14 = трехфазный 230/400 В 50/60 Гц типа B14 12 = постоянного тока 12 В 24 = постоянного тока 24 В G2 = подготовлен для установки гидромотора GR.2 или аналога |
| 3 | Термостат |
00 = без термостата (заказывается отдельно) 01 = нерегулируемый термостат 36-26 °C 02 = нерегулируемый термостат 43-33 °C 03 = нерегулируемый термостат 52-42 °C 04 = нерегулируемый термостат 65-55 °C 05 = нерегулируемый термостат 75-65 °C 06 = нерегулируемый термостат 85-75 °C 07 = нерегулируемый термостат 95-85 °C 08 = настраиваемый термостат 0-90 °C |
| 4 | Вид вентилятора | A - чертеж |
| 5 | Лапы/электроразводка |
P - с лапами; E - с электроразводкой; PE - с лапами и электроразводкой; (P-PE - только для SS10, SS15, SS20, SS24, SS30, SS40, SS215, SS220, SS224, SS230, SS 240; E - только для SS50, SD 20, SD30, SD40) |

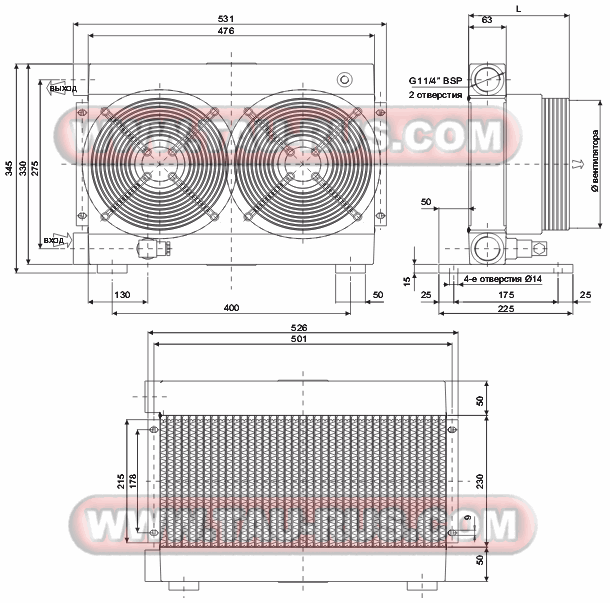

Технические характеристики и габаритные размеры теплообменников SD20
|
Тип |
Частота (Гц) |
Напряжение (В) |
Об/мин |
Мощность (кВт) |
Ø вентилятора |
Шум (Дб) |
L (мм) |
Q возд. (м³/час) |
Емкость (л) |
Вес (кг) |
IP |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
01 |
50/60 |
230 |
2600/2900 |
0.064/0.078(х2) |
200 |
67 |
170 |
1780 |
1,3 |
17 |
44 |
|
03 |
50/60 |
400 |
2600/2900 |
0.068/0.070(х2) |
200 |
67 |
170 |
1780 |
1,3 |
17 |
44 |
|
14 |
50/60 |
230/400 |
1370/1650 |
0.25(х2) |
200 |
67 |
364 |
1400 |
1,3 |
23 |
55 |
|
12 |
DC |
12 |
3100 |
0.100(х2) |
225 |
66 |
176 |
2400 |
1,3 |
15 |
65 |
|
24 |
DC |
24 |
3000 |
0.100(х2) |
225 |
66 |
176 |
2400 |
1,3 |
15 |
65 |
|
G2 |
- |
- |
- |
- |
200 |
- |
- |
- |
1,3 |
17 |
- |
Рекомендуемый расход масла от 60 до 180 л/мин
(х2) - двойной двигатель

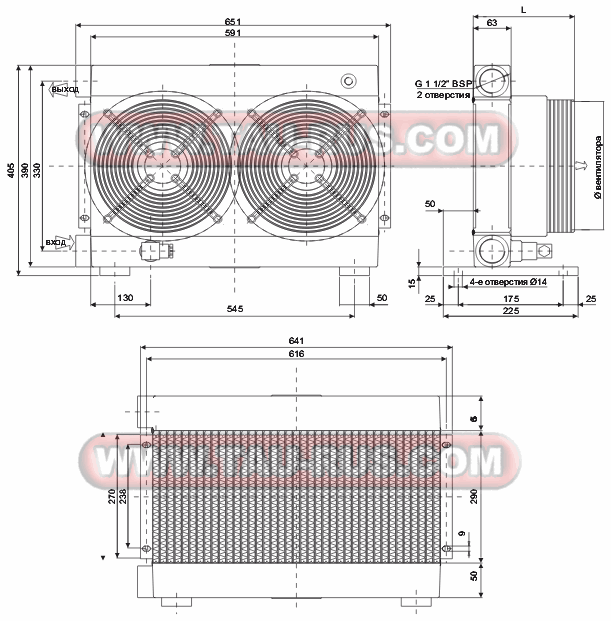

Технические характеристики и габаритные размеры теплообменников SD24
|
Тип |
Частота (Гц) |
Напряжение (В) |
Об/мин |
Мощность (кВт) |
Ø вентилятора |
Шум (Дб) |
L (мм) |
Q возд. (м³/час) |
Емкость (л) |
Вес (кг) |
IP |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
01 |
50/60 |
230 |
2550/2750 |
0.11/0.16 (х2) |
250 |
68 |
169 |
3560 |
1,9 |
23 |
44 |
|
03 |
50/60 |
400 |
2500/2650 |
0.10/0.14 (х2) |
250 |
68 |
169 |
3560 |
1,9 |
23 |
44 |
|
14 |
50/60 |
230/400 |
1370 |
0.25 (х2) |
250 |
68 |
364 |
3000 |
1,9 |
34 |
55 |
|
12 |
DC |
12 |
3000 |
0.100 (х2) |
280 |
66 |
176 |
3200 |
1,9 |
21 |
65 |
|
24 |
DC |
24 |
3000 |
0.100 (х2) |
280 |
66 |
176 |
3200 |
1,9 |
21 |
65 |
|
G2 |
- |
- |
- |
- |
280 |
- |
- |
- |
- |
- |
- |
Рекомендуемый расход масла от 80 до 220 л/мин
(х2) - двойной двигатель

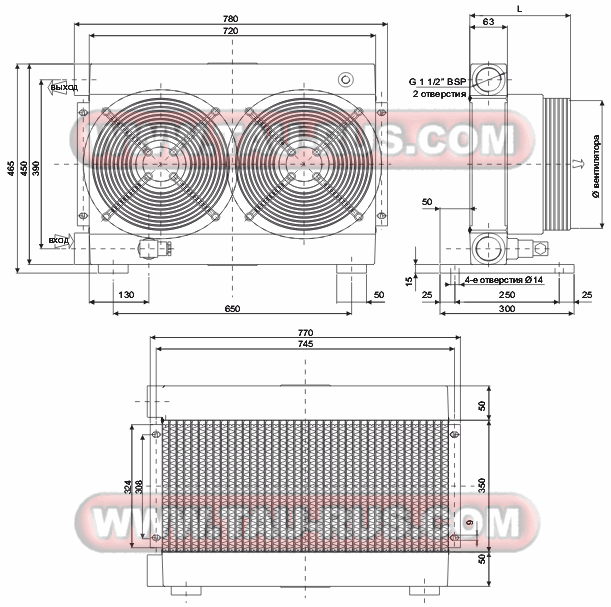

Технические характеристики и габаритные размеры теплообменников SD30
|
Тип |
Частота (Гц) |
Напряжение (В) |
Об/мин |
Мощность (кВт) |
Ø вентилятора |
Шум (Дб) |
L (мм) |
Q возд. (м³/час) |
Емкость (л) |
Вес (кг) |
IP |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
01 |
50/60 |
230 |
2700/3000 |
0.23/0.35 (х2) |
300 |
69 |
183 |
6580 |
3,1 |
31 |
44 |
|
03 |
50/60 |
400 |
2600/2850 |
0.19/0.27 (х2) |
300 |
69 |
183 |
6580 |
3,1 |
31 |
44 |
|
14 |
50/60 |
230/400 |
1390 |
0.37 (х2) |
300 |
69 |
404 |
4000 |
3,1 |
42 |
55 |
|
12 |
DC |
12 |
3000 |
0.175 (х2) |
305 |
67 |
219 |
4600 |
3,1 |
29 |
65 |
|
24 |
DC |
24 |
3000 |
0.175 (х2) |
305 |
67 |
219 |
4600 |
3,1 |
29 |
65 |
|
G2 |
- |
- |
- |
- |
300 |
- |
238 |
- |
3,1 |
30 |
- |
Рекомендуемый расход масла от 80 до 260 л/мин
(х2) - двойной двигатель
Технические характеристики и габаритные размеры теплообменников SD40
|
Тип |
Частота (Гц) |
Напряжение (В) |
Об/мин |
Мощность (кВт) |
Ø вентилятора |
Шум (Дб) |
L (мм) |
Q возд. (м³/час) |
Емкость (л) |
Вес (кг) |
IP |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
01 |
50/60 |
230 |
1440/1700 |
0.16/0.24 (х2) |
400 |
71 |
223 |
8000 |
5,3 |
42 |
44 |
|
03 |
50/60 |
400 |
1450/1690 |
0.13/0.18 (х2) |
400 |
71 |
223 |
8000 |
5,3 |
42 |
44 |
|
14 |
50/60 |
230/400 |
1430 |
0.55 (х2) |
400 |
71 |
446 |
8000 |
5,3 |
50 |
55 |
|
12 |
DC |
12 |
2500 |
0.200 (х2) |
385 |
69 |
229 |
7000 |
5,3 |
41 |
65 |
|
24 |
DC |
24 |
2500 |
0.200 (х2) |
385 |
71 |
229 |
7000 |
5,3 |
41 |
65 |
|
G2 |
- |
- |
- |
- |
400 |
- |
248 |
- |
5,3 |
39 |
- |
Рекомендуемый расход масла от 80 до 300 лмин
(х2) - двойной двигатель
