Клапаны гидроуправляемые КГВ 10, КГВ 20, КГВ 32 с условными проходами 10 мм, 20 мм и 32 мм, соответственно, предназначены для пуска и остановки потоков рабочей жидкости в гидравлических системах. Клапаны КГВ работают на минеральных маслах, очищенных не ниже 13-го класса чистоты по ГОСТ 17216-71, вязкостью от 10 мм²/с до 320 мм²/с и температурой от 0 до 70 °C, при температуре окружающей среды от 1 до 45 °C. Рекомендуемые марки масел ВНИИ НП-403 ГОСТ 16728-78 и ТП ГОСТ 9972-74.

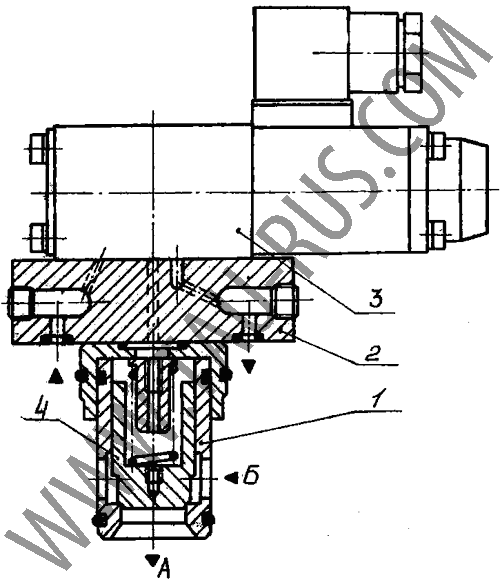

Гидроуправляемый клапан работает следующим образом: При подводе масла в канал Б, клапан 4 прижимается к фаске патрона, закрывая проход масла в канала А. При включении электромагнитна надклапанная полость соединяется со сливом, клапан 4 поднимается, соединяя канал Б с каналом А.
Пример применения клапана КГВ: Клапан КГВ20 служит для пропуска масла в аккумулятор - зарядка аккумулятора, а также для разрядки аккумулятора. Основные характеристики гидроклапанов КГВ
|
Обозначение |
Клапан КГВ10 |
Клапан КГВ20 |
Клапан КГВ32 |
|---|---|---|---|
|
Условный проход, мм |
10 |
20 |
32 |
|
Давление на входе в присоединения А, Б номинальное / максимальное, МПа |
32 / 35 |
||
|
Давление на входе при прохождении потока от А к Б минимальное для исполнений КГВ...2, КГВ...3 / КГВ...1, КГВ...4, КГВ...5, МПа |
0,1 / 0,15 |
||
|
Давление на входе при прохождении потока от Б к А минимальное для исполнений КГВ...1, КГВ...4, КГВ...5, МПа |
0,3 |
||
|
Давление на сливе пилота управления, МПа, не более |
6 |
||
|
Давление управления максимальное / минимальное, МПа (не менее давления нагнетания) |
35 / 32 |
||
|
Расход рабочей жидкости номинальный / максимальный, дм³/мин |
63 / 100 |
160 / 250 |
320 / 500 |
|
Продолжительность включения при номинальных значениях давления и расхода, мин, для исполнения с электрогидравлическим управлением |
15 |
||
|
Рабочий объем камеры управления, см³ |
1,5 |
4,90 |
10,0 |
|
Внутренняя герметичность (максимальные внутренние утечки) по фаске / по зазору см³/мин не более |
не допускается / 20 |
не допускается / 30 |
не допускается / 40 |
|
Время срабатывания при номинальных значениях давления и расхода, сек (минимальное) |
0,05 |
0,1 |
0,15 |
|
Масса клапана, кг, не более |
2,2 |
2,6 |
3,5 |

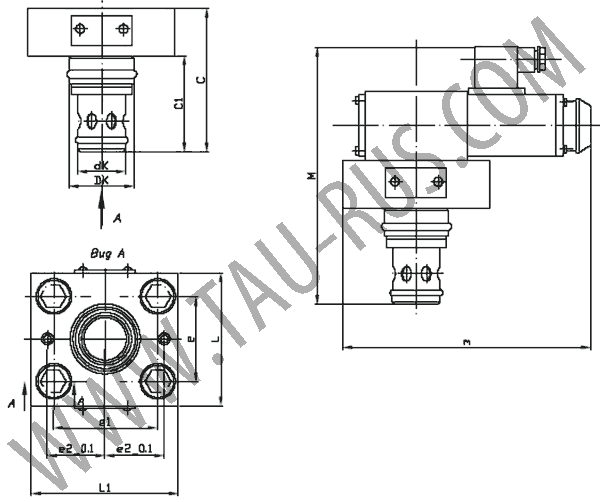

Габаритные и присоединительные размеры гидроклапанов КГВ-10, КГВ-20, КГВ-32
|
Шифр клапана |
C |
C1 |
d |
K |
D |
L |
l |
L1 |
l1 |
l2 |
M |
M1 |
M2 |
M3 |
M4 |
|
Клапан КГВ-10 |
76 |
51 |
25 |
e8 |
34 |
55 |
35 |
65 |
45 |
25 |
146 |
101 |
133 |
161 |
137 |
|
Клапан КГВ-20 |
84 |
59 |
34 |
e8 |
44 |
65 |
40 |
75 |
50 |
29 |
157 |
109 |
141 |
169 |
138 |
|
Клапан КГВ-32 |
102 |
72 |
44 |
e8 |
54 |
76 |
48 |
86 |
58 |
35 |
175 |
127 |
159 |
197 |
145 |
Пример условного обозначения клапана гидроуправляемого вставного монтажа с условным проходом 32 мм:
Клапан КГВ32 УХЛ4
